1988 Yamaha YZ80 (YZ80U) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1988 Yamaha YZ80 (YZ80U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

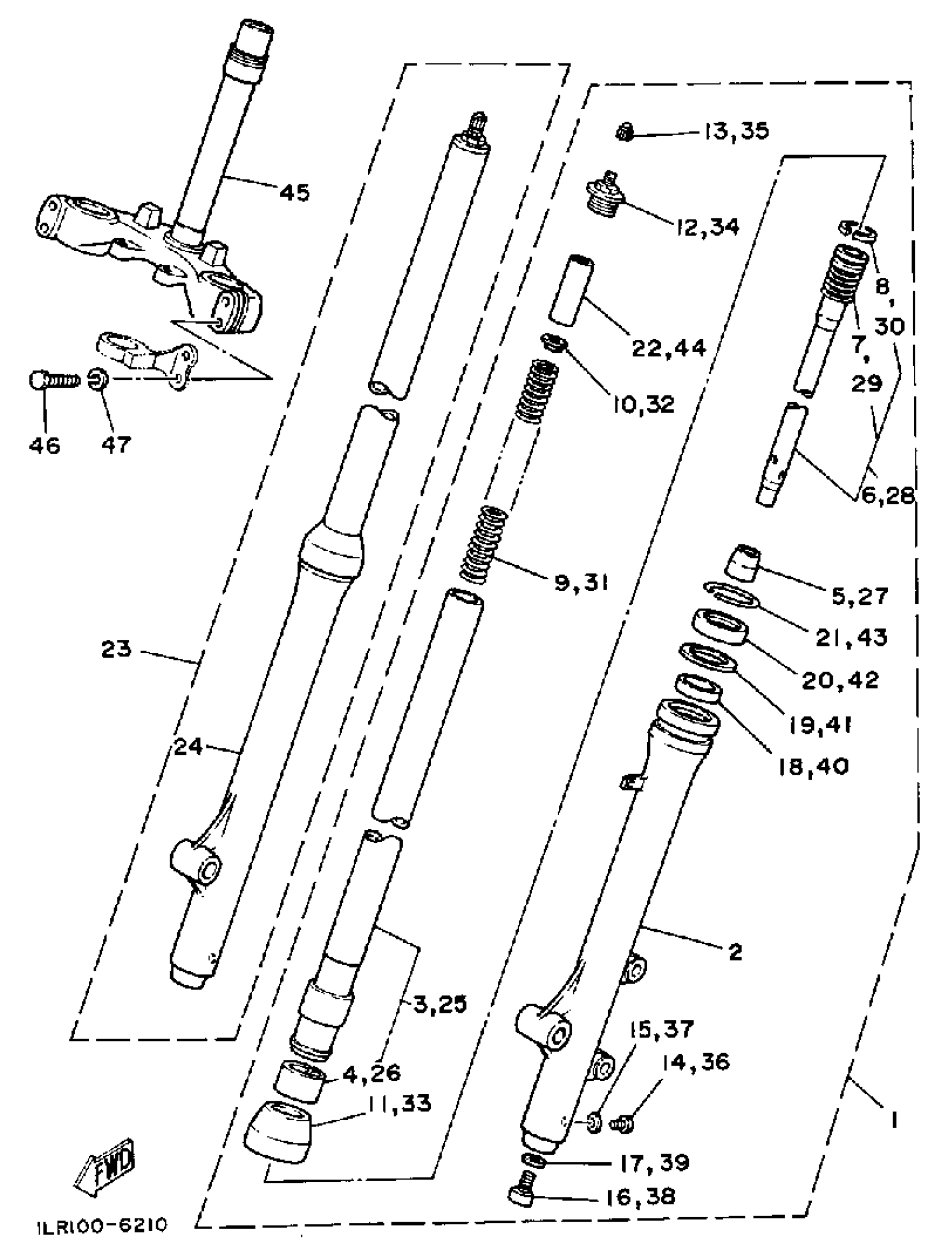

1988 Yamaha YZ80 (YZ80U) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY LASSEMBLY (L.H)

2HF-23102-L0-00

1
Out of stock

2

. TUBE, OUTER 1

2HF-23126-L0-35

1
Out of stock

3

. INNER TUBE 1

58T-23110-L0-00

1
Out of stock

4

.. PISTON, FRONT FORK

22W-2312K-00-00

1
Out of stock

5

. SPINDLE, TAPER

39K-23173-00-00

1
Out of stock

6

. CYLINDER, FRONT FORK

39K-23170-L0-00

1
Out of stock

7

.. SPRING, REBOUND

509-23151-L0-00

1
Out of stock

8

.. RING, PISTON FRONT FORK

22W-23157-L0-00

1
Out of stock

9

. SPRING, FRONT FORK (K5023)

39K-23141-00-00

1
Out of stock

9

. SPRING, FRONT FORK HARD (K5025)

39K-23141-20-00

1
Out of stock

10

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

11

. SEAL, DUST

22W-23144-L0-00

1
Out of stock

12

. BOLT, CAP

58T-23111-L0-00

1
Out of stock

13

CAP, AIR VALVE

58T-23184-L0-00

1
Out of stock

14

SCREW, PAN HEAD(3XP)

98517-04006-00

1

$4.10

In stock

15

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

16

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

17

GASKET

509-23158-L0-00

—

$14.34

In stock

18

METAL, SLIDE 1

4HC-23125-20-00

—
Out of stock

19

WASHER, OIL SEAL

22W-23146-L0-00

—
Out of stock

20

OIL SEAL

22W-23145-L0-00

—

$16.94

In stock

21

RING, SNAP

22W-23153-L0-00

—

$7.51

In stock

22

. SPACER

58T-23118-L0-00

1
Out of stock

22

. SPACER

58T-23118-L0-00

1
Out of stock

23

FRONT FORK ASSEMBLY R (RH)

2HF-23103-L0-00

1
Out of stock

24

. TUBE, OUTER 2

2HF-23136-L0-35

1
Out of stock

25

. INNER TUBE 1

58T-23110-L0-00

1
Out of stock

26

.. PISTON, FRONT FORK

22W-2312K-00-00

1
Out of stock

27

. SPINDLE, TAPER

39K-23173-00-00

1
Out of stock

28

. CYLINDER, FRONT FORK

39K-23170-L0-00

1
Out of stock

29

.. SPRING, REBOUND

509-23151-L0-00

1
Out of stock

30

.. RING, PISTON FRONT FORK

22W-23157-L0-00

1
Out of stock

31

. SPRING, FRONT FORK (K5023)

39K-23141-00-00

1
Out of stock

31

. SPRING, FRONT FORK HARD (K5025)

39K-23141-20-00

1
Out of stock

32

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

33

. SEAL, DUST

22W-23144-L0-00

1
Out of stock

34

. BOLT, CAP

58T-23111-L0-00

1
Out of stock

35

CAP, AIR VALVE

58T-23184-L0-00

1
Out of stock

36

SCREW, PAN HEAD(3XP)

98517-04006-00

1

$4.10

In stock

37

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

38

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

39

GASKET

509-23158-L0-00

—

$14.34

In stock

40

METAL, SLIDE 1

4HC-23125-20-00

—
Out of stock

41

WASHER, OIL SEAL

22W-23146-L0-00

—
Out of stock

42

OIL SEAL

22W-23145-L0-00

—

$16.94

In stock

43

RING, SNAP

22W-23153-L0-00

—

$7.51

In stock

44

. SPACER

58T-23118-L0-00

1
Out of stock

44

. SPACER

58T-23118-L0-00

1
Out of stock

45

UNDER BRACKET COMP

39K-23340-L0-00

1
Out of stock

46

BOLT

97014-08040-00

—

$5.26

In stock

47

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock
