2017 Yamaha Viking (YXM70VDHHH) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2017 Yamaha Viking (YXM70VDHHH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

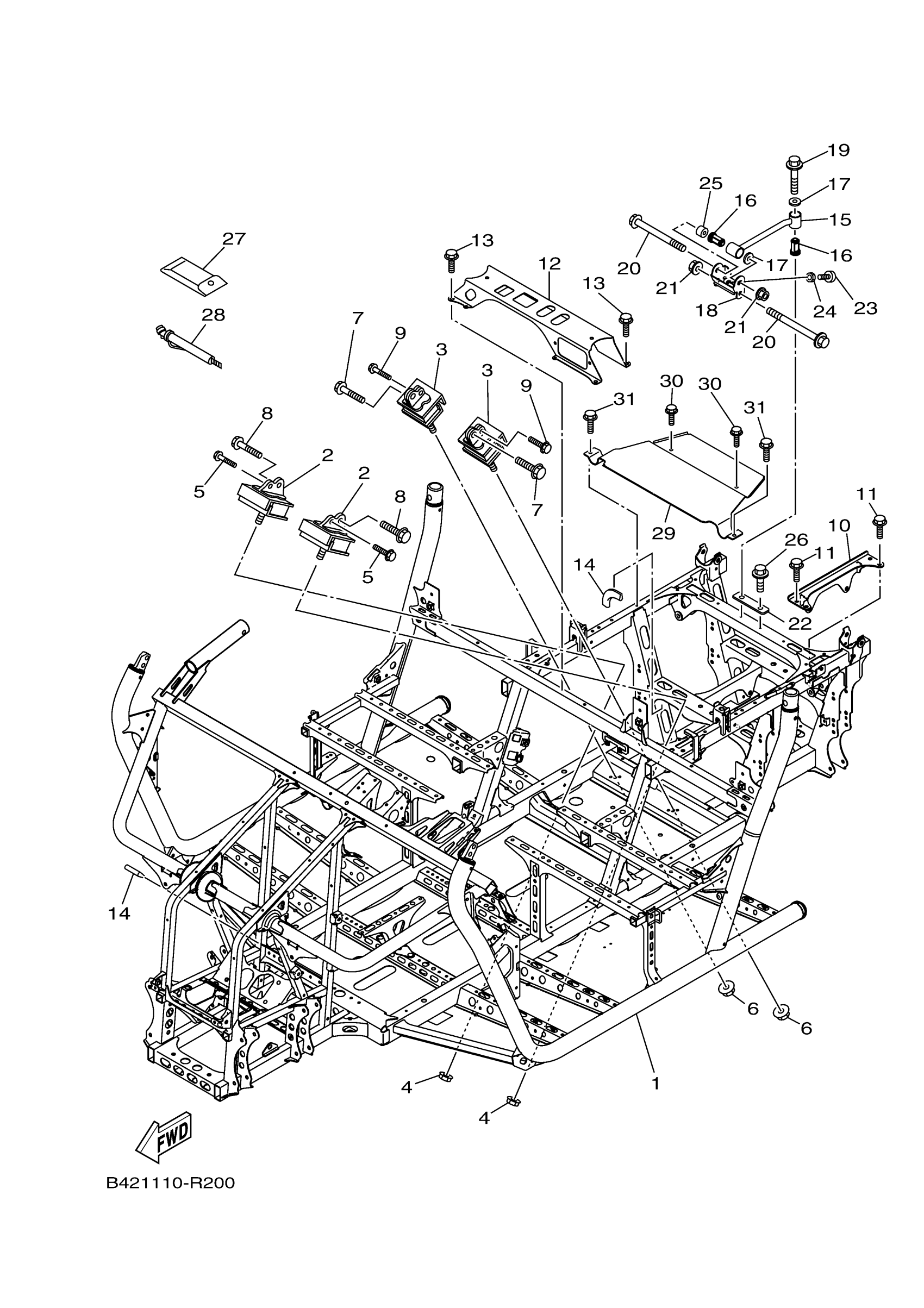

2017 Yamaha Viking (YXM70VDHHH) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

B42-F1110-00-00

1
Out of stock

2

DAMPER, RUBBER 1

2PG-21485-00-00

1

$26.54

In stock

3

DAMPER, RUBBER 1

5B4-21485-01-00

1

$100.22

In stock

4

NUT, SELF-LOCKING

90185-10011-00

1

$3.92

In stock

5

BOLT, FLANGE(2UJ)

95024-06016-00

1

$6.68

In stock

6

NUT, SELF-LOCKING

90185-10011-00

1

$3.92

In stock

7

BOLT, FLANGE

95812-10035-00

1

$4.86

In stock

8

BOLT, FLANGE

90105-10314-00

—

$6.63

In stock

9

BOLT, FLANGE(2UJ)

95024-06016-00

1

$6.68

In stock

10

STAY, SUPPORT 1

2PG-F831T-00-00

1

$14.77

In stock

11

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

12

PROTECTOR 1

1XD-F834V-00-00

1

$28.09

In stock

13

BOLT, FLANGE

90105-08867-00

1

$1.49

In stock

14

MOLE 3

4XY-28347-00-00

—

$6.74

In stock

15

STAY, ENGINE 1

B42-F1315-02-00

1

$24.66

In stock

16

DAMPER, ENGINE MOU

5UH-E5336-00-00

—

$16.54

In stock

17

DAMPER 2

5ND-F1486-00-00

—

$9.49

In stock

18

BRACKET, DAMPER

B42-F1121-01-00

—

$16.62

In stock

19

BOLT, FLANGE(7LU)

95817-10070-00

—

$5.11

In stock

20

BOLT, FLANGE

95812-10100-00

—

$4.83

In stock

21

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

22

BRACKET

B42-F1158-00-00

—

$4.35

In stock

23

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

24

NUT(650)

95380-06700-00

—

$6.17

In stock

25

COLLAR

B42-F1116-00-00

—

$6.31

In stock

26

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

27

TOOL KIT

5B4-F8100-00-00

—

$36.09

In stock

28

GAUGE, AIR

1XD-F811A-00-00

—

$7.00

In stock

29

INSULATOR, HEAT

1XD-F2898-21-00

1

$34.69

In stock

30

BOLT, FLANGE

90105-08867-00

1

$1.49

In stock

31

BOLT, FLANGE

90105-08867-00

1

$1.49

In stock
