2018 Yamaha Wolverine (YXE70WDBJD) Transmission Diagram

← All diagrams

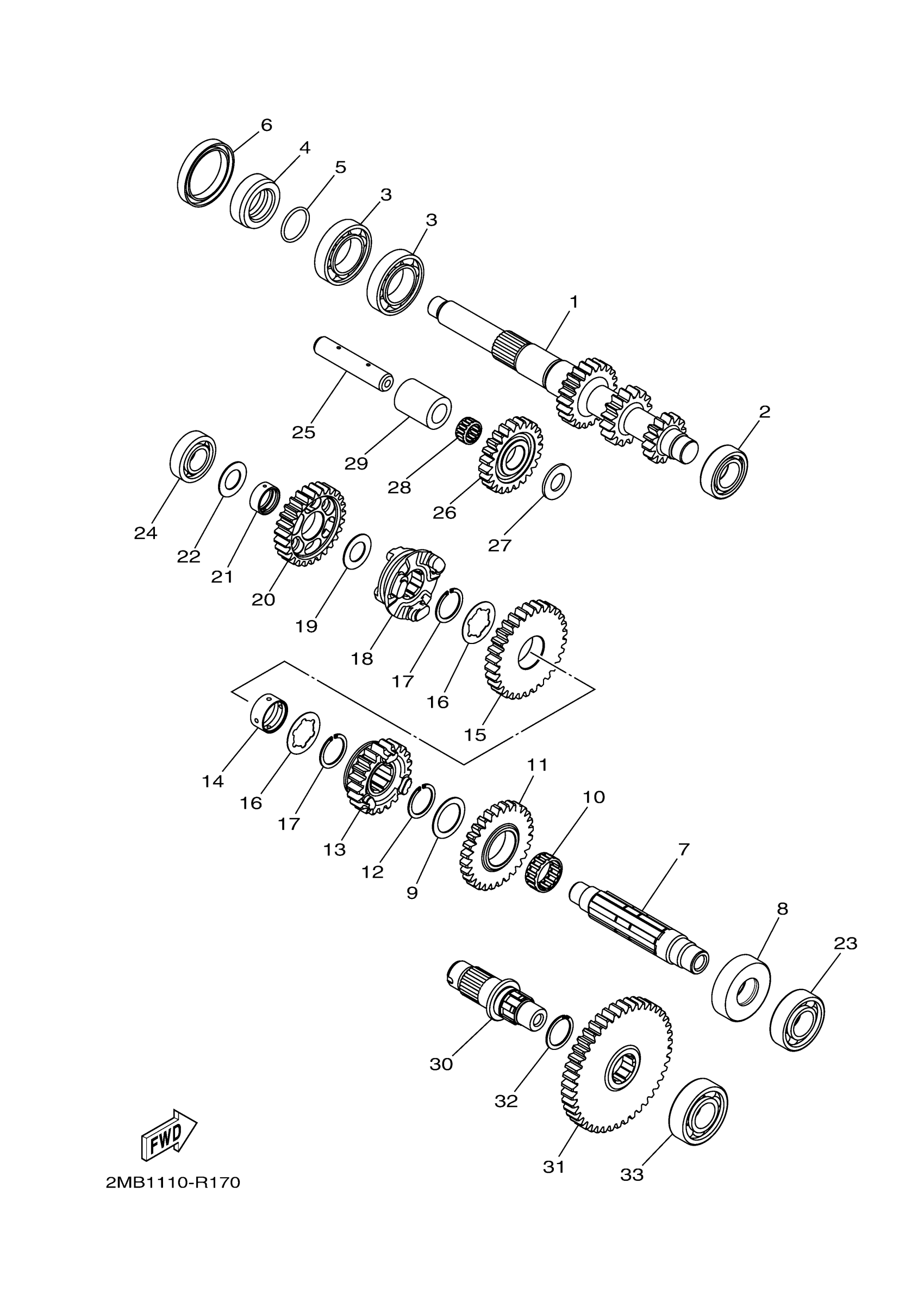

Find the part on the Transmission diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha Wolverine (YXE70WDBJD) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHAFT, SECONDARY

2MB-E7681-00-00

—

$283.38

In stock

2

BEARING 1

2MB-E7156-00-00

1

$23.63

In stock

3

BEARING 2

2MB-E7166-00-00

1

$39.05

In stock

4

COLLAR 1

2MB-E7158-00-00

—

$36.23

In stock

5

O-RING

2MB-E76F5-00-00

1

$2.86

In stock

6

OIL SEAL

2MB-E76F3-00-00

1

$15.04

In stock

7

AXLE, DRIVE

2MB-E7421-00-00

1

$125.82

In stock

8

COLLAR 2

2MB-E7168-00-00

1

$21.54

In stock

9

WASHER, GEAR HOLD

2MB-E7116-00-00

—

$1.95

In stock

10

BEARING 1

2MB-E1428-00-00

1

$31.48

In stock

11

GEAR, REVERSE WHEE

2MB-E7253-00-00

—

$140.86

In stock

12

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

13

GEAR, MIDDLE DRIVE

2MB-E7582-00-00

—

$137.05

In stock

14

COLLAR 1

2MB-E7258-00-00

1

$25.22

In stock

15

GEAR, LOW WHEEL

2MB-E7233-00-00

—

$149.54

In stock

16

WASHER, GEAR HOLD

2MB-E7126-00-00

—

$3.03

In stock

17

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

18

CLUTCH, DOG

2MB-E7285-00-00

—

$110.60

In stock

19

WASHER, GEAR HOLD

2MB-E7136-00-00

—

$3.98

In stock

20

GEAR, HIGH WHEEL

2MB-E7223-00-00

—

$148.31

In stock

21

COLLAR 2

2MB-E7268-00-00

—

$22.17

In stock

22

WASHER, GEAR HOLD

2MB-E7154-00-00

—

$3.32

In stock

23

BEARING 2

2MB-E1429-00-00

—

$29.29

In stock

24

BEARING

2MB-E142A-00-00

—

$18.57

In stock

25

AXLE, IDLE

2MB-E7432-00-00

—

$85.18

In stock

26

GEAR, REVERSE WHEE

2MB-E7243-00-00

—

$63.89

In stock

27

WASHER,2

2MB-E7059-00-00

—

$4.26

In stock

28

BEARING

93310-31576-00

—

$28.75

In stock

29

COLLAR

2MB-E7278-00-00

—

$26.48

In stock

30

SHAFT

2MB-E7523-00-00

—

$75.34

In stock

31

GEAR, MIDDLE DRIVE

2MB-E7583-00-00

—

$332.98

In stock

32

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

33

BEARING

2MB-E4814-00-00

—

$31.03

In stock
