2018 Yamaha Wolverine (YXE70WDBJD) Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

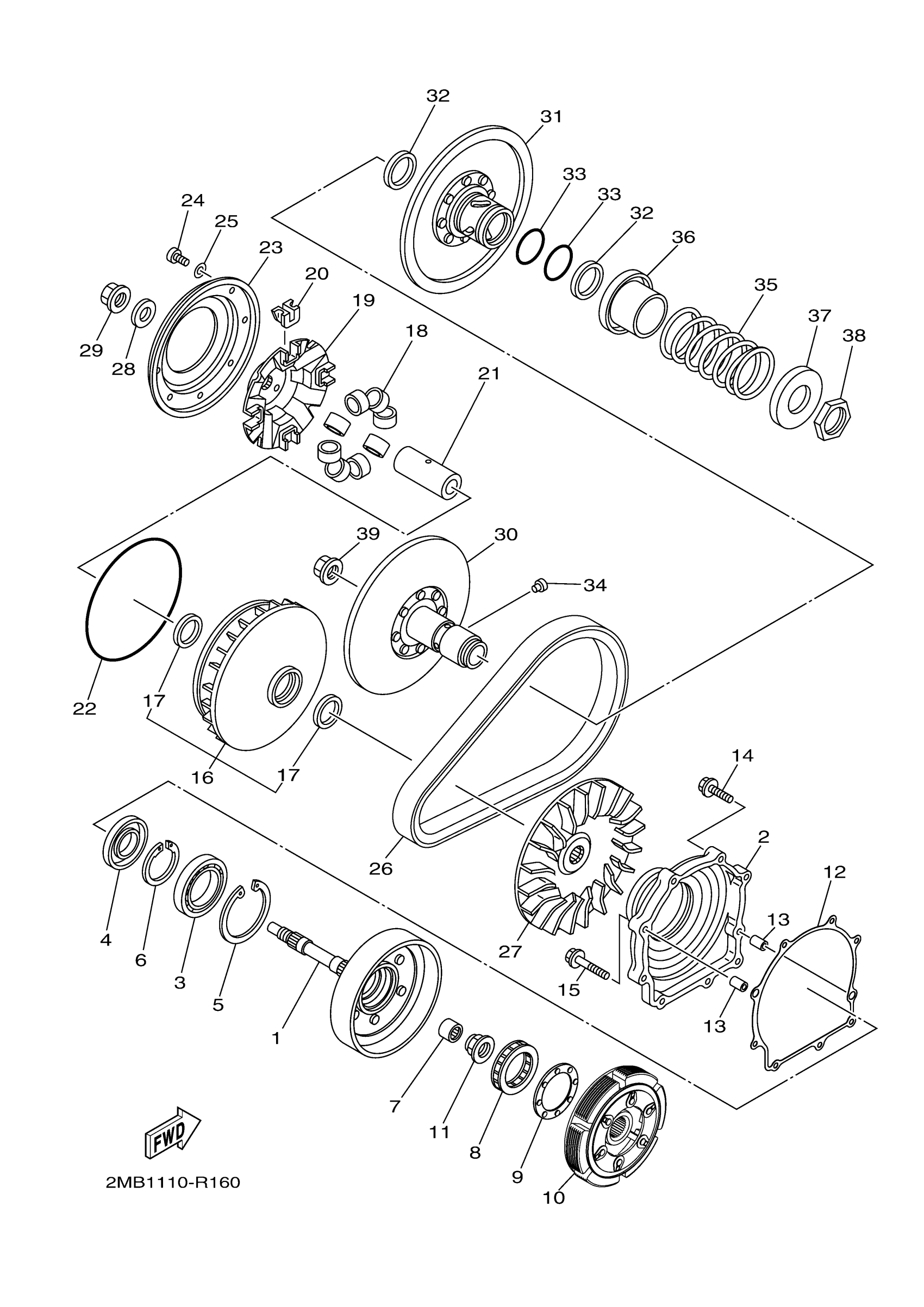

2018 Yamaha Wolverine (YXE70WDBJD) Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLUTCH HOUSING COM

2PG-16611-00-00

1

$318.82

In stock

2

HOUSING, BEARING 1

3B4-15163-00-00

1

$97.02

In stock

3

BEARING

93316-01003-00

1

$91.41

In stock

4

OIL SEAL

93102-35004-00

1

$19.11

In stock

5

CIRCLIP (70R)

93420-80066-00

1

$11.82

In stock

6

CIRCLIP

93410-46079-00

1

$5.42

In stock

7

BRG,CYL-CAL ROLLER 12G KY

93315-21813-00

1

$31.48

In stock

8

BEARING, ONE WAY

4SH-16664-00-00

1

$123.47

In stock

9

RING, SEAL

1HP-16717-00-00

1

$27.28

In stock

10

CLUTCH CARRIER ASS

2PG-16620-00-00

1

$280.07

In stock

11

NUT

90179-22021-00

1

$22.37

In stock

12

GASKET, COVER PINI

2MB-E5463-00-00

1

$9.49

In stock

13

PIN, DOWEL

2MB-E5181-00-00

1

$2.92

In stock

14

BOLT 1

2MB-E5481-50-00

—

$1.52

In stock

15

BOLT 1

2MB-E5481-30-00

1

$1.62

In stock

16

—

$246.66

In stock

17

OIL SEAL

2MB-F3145-00-00

—

$10.77

In stock

18

WEIGHT

2MB-E7632-00-00

—

$9.49

In stock

19

CAM

3B4-17623-02-00

—

$44.08

In stock

20

SLIDER

16B-17653-00-00

—

$8.93

In stock

21

COLLAR

2MB-E7645-00-00

—

$67.29

In stock

22

O-RING

2MB-E3473-00-00

—

$12.49

In stock

23

STOPPER

2MB-E7639-00-00

—

$19.34

In stock

24

SCREW, PAN HEAD

90157-04006-00

—

$4.15

In stock

25

WASHER 2

2MB-E1558-00-00

—

$1.66

In stock

26

V-BELT

1XD-17641-00-00

—

$199.98

In stock

27

SHEAVE, PRIMARY FIXED

3B4-17611-00-00

—

$149.68

In stock

28

WASHER

2MB-E7648-00-00

—

$5.69

In stock

29

NUT

90179-16005-00

—

$11.06

In stock

30

—

$276.85

In stock

31

SECONDARY SLIDING

2PG-17670-00-00

—

$163.93

In stock

32

OIL SEAL

93104-41119-00

—

$14.18

In stock

33

O-RING (10L)

93210-44545-00

—

$11.47

In stock

34

PIN, GUIDE

4CW-17664-00-00

—

$6.72

In stock

35

SPRING, COMPRESSION

90501-650A0-00

—

$39.58

In stock

36

SEAT, SECONDARY SPRING

4WV-17684-00-00

—

$47.77

In stock

37

SEAT, SPRING

4WV-17644-00-00

—

$25.93

In stock

38

NUT (5G3)

90170-36279-00

—

$13.51

In stock

39

NUT

90179-16005-00

—

$11.06

In stock
