2018 Yamaha Wolverine (YXE70WDBJD) Rear Wheel Diagram

← All diagrams

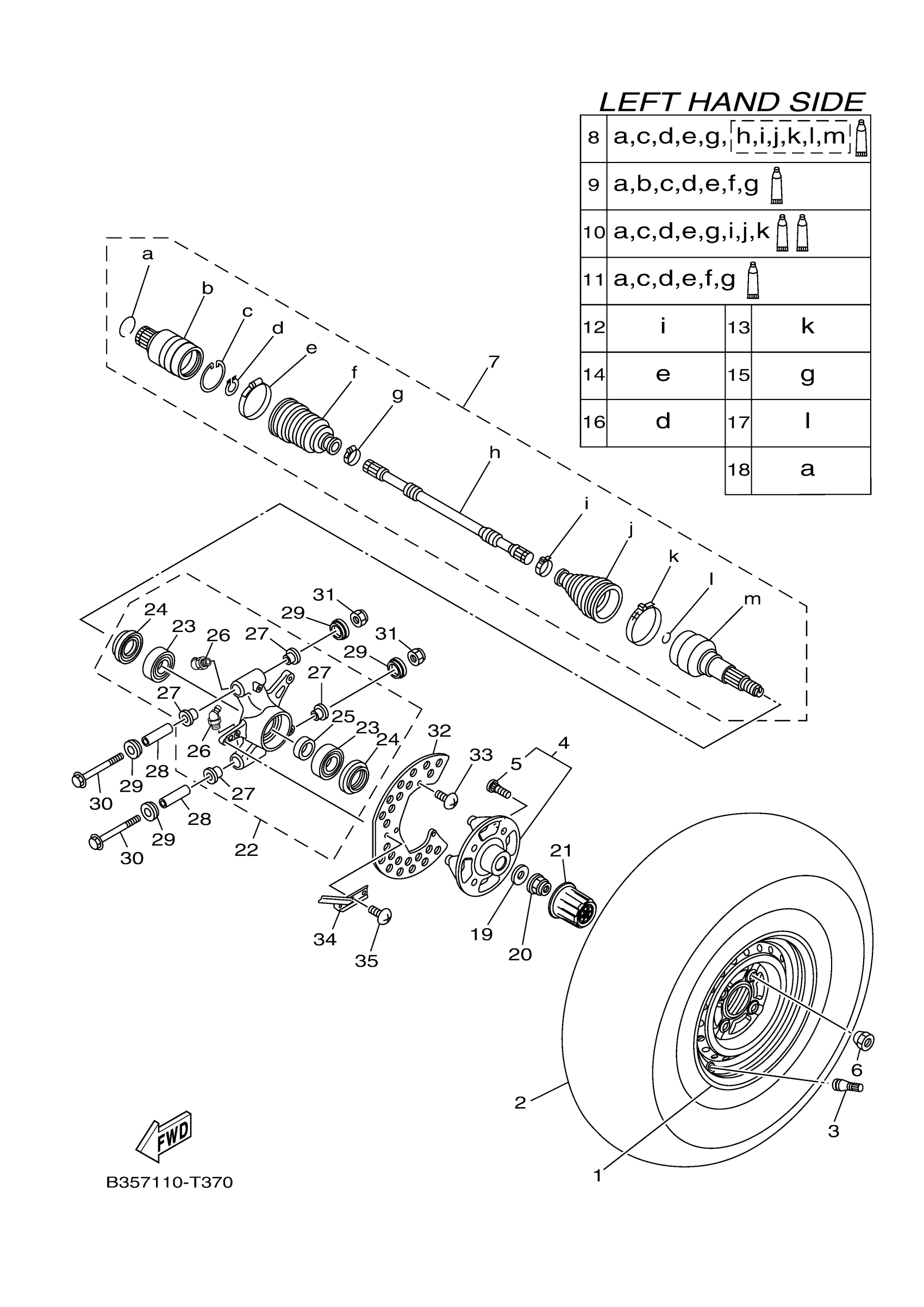

Find the part on the Rear Wheel diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha Wolverine (YXE70WDBJD) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR WHEEL COMP.

1XD-F5390-00-00

1

$136.86

In stock

2

1

$379.95

In stock

3

VALVE, RIM

93900-00812-00

—

$7.49

In stock

4

HUB ASSY 2

2MB-F510D-04-00

—

$74.31

In stock

5

BOLT, SERRATION

90114-12005-00

1

$2.69

In stock

6

NUT (J10)

90179-12262-00

1

$2.38

In stock

7

REAR DRIVE SHAFT A

1XD-F531H-01-00

1

$233.63

In stock

8

BALL JOINT SET

1XD-F530T-00-00

1

$212.97

In stock

9

. DOUBLE OFF SET JOINT

1XD-F530V-00-00

1

$143.52

In stock

10

BOOT SET (BALL JOI

1XD-F530X-00-00

1

$149.97

In stock

11

BOOT SET(DOUBLE OF

1XD-F530Y-00-00

1

$135.00

In stock

12

BOOT BAND(DOUBLE O

1XD-F511H-00-00

1

$15.40

In stock

13

. BOOT BAND (BALL JOINT)

1XD-F511G-00-00

1

$20.97

In stock

14

. BOOT BAND (SMALL)

1XD-F512G-00-00

1

$21.18

In stock

15

. BOOT BAND (SMALL)

1XD-F510U-00-00

1

$21.18

In stock

16

. SNAP RING

1XD-F512J-00-00

1

$13.14

In stock

17

CIRCLIP

5UG-F512H-00-00

—

$7.09

In stock

18

. CLIP, SPRING

1XD-F536E-00-00

1

$18.02

In stock

19

WASHER, PLATE

90201-25023-00

—

$9.10

In stock

20

NUT

90179-24006-00

—

$13.19

In stock

21

CAP, WHEEL

2MB-F512A-00-00

—

$2.53

In stock

22

REAR KNUCKLE ASSY

1XD-F530F-21-00

—

$130.67

In stock

23

BEARING

93306-20725-00

—

$34.05

In stock

24

OIL SEAL

93106-50002-00

—

$13.85

In stock

25

COLLAR

90387-35007-00

—

$13.06

In stock

26

NIPPLE, GREASE (36X)

93700-06009-00

—

$9.89

In stock

27

BUSH, SOLID

90381-18005-00

—

$19.99

In stock

28

COLLAR

90387-12N54-00

—

$16.71

In stock

29

COVER, THRUST 1

1XD-23517-01-00

—

$8.22

In stock

30

BOLT, FLANGE

90105-12089-00

—

$8.18

In stock

31

NUT, SELF-LOCKING

90185-12010-00

—

$7.18

In stock

32

RING, WHEEL 1

1XD-F514A-01-00

—

$6.08

In stock

33

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

34

PLATE, GUIDE 1

1XD-F2341-00-00

—

$8.80

In stock

35

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock
