2018 Yamaha Wolverine (YXE70WDBJD) Front Wheel 2 Diagram

← All diagrams

Find the part on the Front Wheel 2 diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

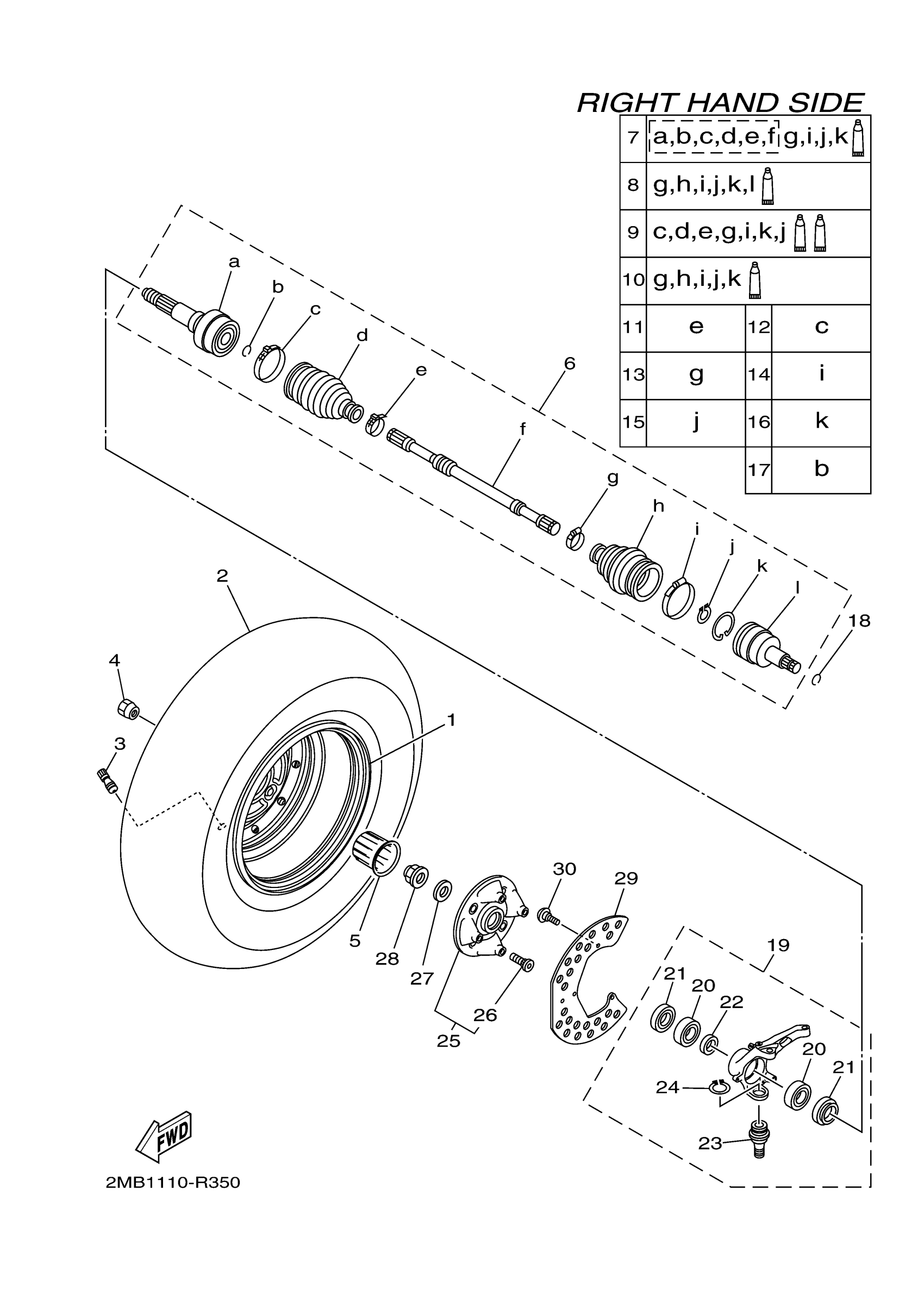

2018 Yamaha Wolverine (YXE70WDBJD) Front Wheel 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL COMP.

1XD-F5180-00-00

1

$121.17

In stock

2

1

$297.99

In stock

3

VALVE, RIM

93900-00812-00

—

$7.49

In stock

4

NUT (J10)

90179-12262-00

1

$2.38

In stock

5

CAP, WHEEL

2MB-F512A-00-00

1

$2.53

In stock

6

DRIVE SHAFT ASSY

1XD-F518F-01-00

1

$201.95

In stock

7

BALL JOINT SET

1XD-F530T-10-00

1

$205.12

In stock

8

. DOUBLE OFF SET JOINT

1XD-F530V-10-00

1

$143.86

In stock

9

BOOT SET (BALL JOI

1XD-F530X-10-00

1

$149.97

In stock

10

BOOT SET(DOUBLE OF

1XD-F530Y-10-00

1

$135.00

In stock

11

BOOT BAND(DOUBLE O

1XD-F511H-00-00

1

$15.40

In stock

12

. BOOT BAND (BALL JOINT)

1XD-F511G-00-00

1

$20.97

In stock

13

. BOOT BAND (SMALL)

5UG-F510U-00-00

1

$10.78

In stock

14

. BOOT BAND (SMALL)

1XD-F512G-10-00

1

$15.11

In stock

15

SNAP RING

3B4-2512J-00-00

1

$8.12

In stock

16

CIRCLIP

3B4-25182-00-00

—

$5.03

In stock

17

CIRCLIP

5UG-F512H-00-00

—

$7.09

In stock

18

CIRCLIP(2HR)

93450-22119-00

—

$5.10

In stock

19

STEERING KNUCKLE A

1XD-F3502-00-00

—

$206.70

In stock

20

BEARING

93306-20725-00

—

$34.05

In stock

21

OIL SEAL

93106-50002-00

—

$13.85

In stock

22

COLLAR

90387-35007-00

—

$13.06

In stock

23

BALL JOINT 2

1XD-23579-00-00

—

$66.52

In stock

24

CIRCLIP

93410-32075-00

—

$6.97

In stock

25

HUB ASSY 2

2MB-F510D-04-00

—

$74.31

In stock

26

BOLT, SERRATION

90114-12005-00

—

$2.69

In stock

27

WASHER, PLATE

90201-25023-00

—

$9.10

In stock

28

NUT

90179-24006-00

—

$13.19

In stock

29

RING, WHEEL 1

1XD-F514A-01-00

—

$6.08

In stock

30

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock
