2018 Yamaha Wolverine (YXE70WDBJD) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

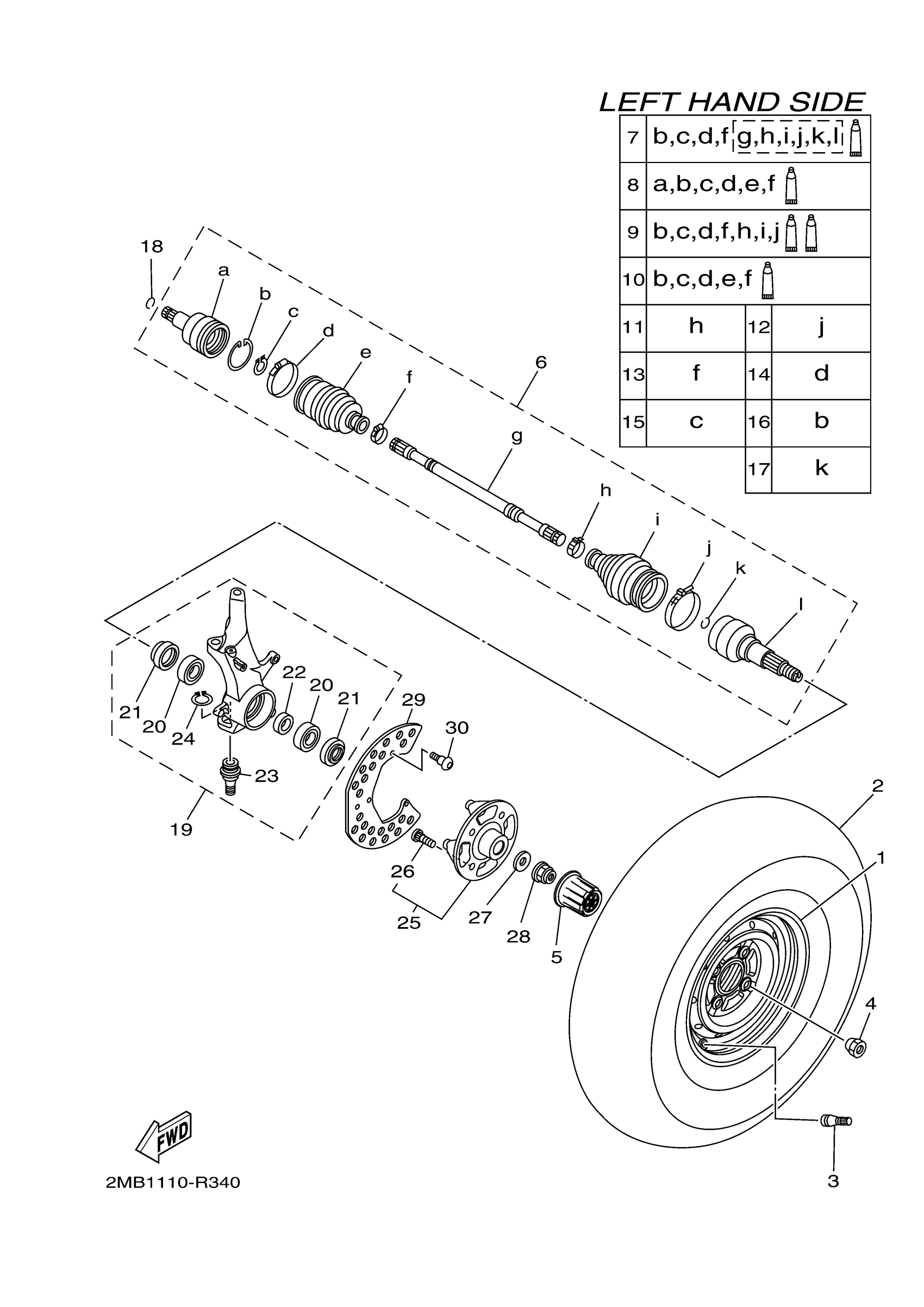

2018 Yamaha Wolverine (YXE70WDBJD) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL COMP.

1XD-F5180-00-00

1

$121.17

In stock

2

1

$297.99

In stock

3

VALVE, RIM

93900-00812-00

—

$7.49

In stock

4

NUT (J10)

90179-12262-00

1

$2.38

In stock

5

CAP, WHEEL

2MB-F512A-00-00

1

$2.53

In stock

6

DRIVE SHAFT ASSY

1XD-F518F-01-00

1

$201.95

In stock

7

BALL JOINT SET

1XD-F530T-10-00

1

$205.12

In stock

8

. DOUBLE OFF SET JOINT

1XD-F530V-10-00

1

$143.86

In stock

9

BOOT SET (BALL JOI

1XD-F530X-10-00

1

$149.97

In stock

10

BOOT SET(DOUBLE OF

1XD-F530Y-10-00

1

$135.00

In stock

11

BOOT BAND(DOUBLE O

1XD-F511H-00-00

1

$15.40

In stock

12

. BOOT BAND (BALL JOINT)

1XD-F511G-00-00

1

$20.97

In stock

13

. BOOT BAND (SMALL)

5UG-F510U-00-00

1

$10.78

In stock

14

. BOOT BAND (SMALL)

1XD-F512G-10-00

1

$15.11

In stock

15

SNAP RING

3B4-2512J-00-00

1

$8.12

In stock

16

CIRCLIP

3B4-25182-00-00

—

$5.03

In stock

17

CIRCLIP

5UG-F512H-00-00

—

$7.09

In stock

18

CIRCLIP(2HR)

93450-22119-00

—

$5.10

In stock

19

STEERING KNUCKLE A

1XD-F3501-00-00

—

$206.70

In stock

20

BEARING

93306-20725-00

—

$34.05

In stock

21

OIL SEAL

93106-50002-00

—

$13.85

In stock

22

COLLAR

90387-35007-00

—

$13.06

In stock

23

BALL JOINT 2

1XD-23579-00-00

—

$66.52

In stock

24

CIRCLIP

93410-32075-00

—

$6.97

In stock

25

HUB ASSY 2

2MB-F510D-04-00

—

$74.31

In stock

26

BOLT, SERRATION

90114-12005-00

—

$2.69

In stock

27

WASHER, PLATE

90201-25023-00

—

$9.10

In stock

28

NUT

90179-24006-00

—

$13.19

In stock

29

RING, WHEEL 1

1XD-F514A-01-00

—

$6.08

In stock

30

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock
