1990 Yamaha Radian CA (YX600AC) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1990 Yamaha Radian CA (YX600AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

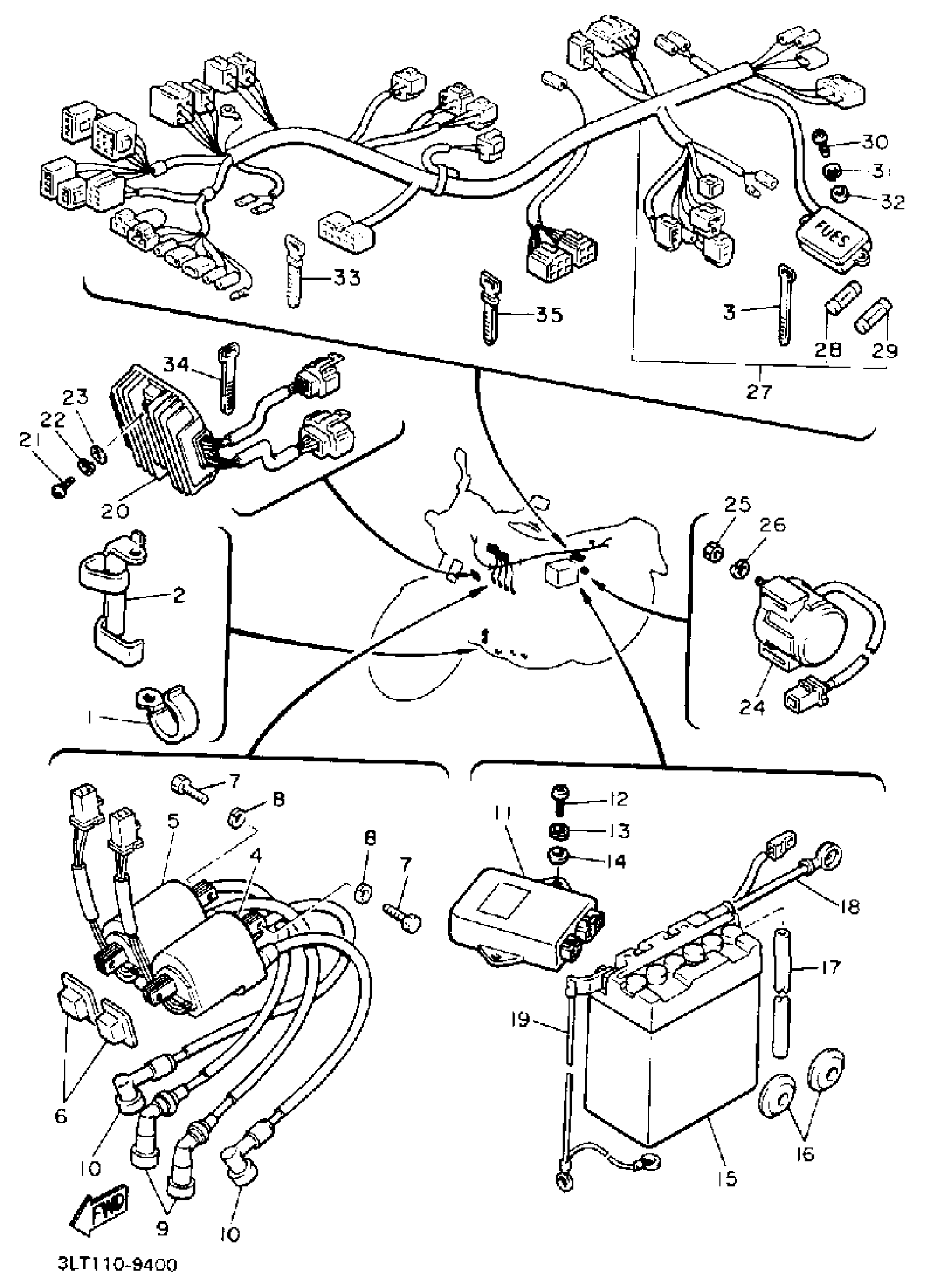

1990 Yamaha Radian CA (YX600AC) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLAMP (4G0)

90462-08078-00

1
Out of stock

2

CLAMP

90462-08087-00

1
Out of stock

3

BAND

341-26397-01-00

1
Out of stock

4

IGNITION COIL ASSY

3LT-82310-09-00

1
Out of stock

5

IGNITION COIL ASSEMBLY

3LT-82320-00-00

1
Out of stock

6

DAMPER, IGNITION COIL

4U8-82317-00-00

—
Out of stock

7

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

PLUG CAP ASSY

3NS-82370-00-00

1

$31.58

In stock

10

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

11

IGNITOR UNIT ASSEMBLY

3LT-82305-01-00

1
Out of stock

12

SCREW, PAN

98507-06014-00

1

$6.18

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

15

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

16

PAD, BATTERY

371-82121-00-00

—

$7.91

In stock

17

HOSE (L1500)

90445-084J0-00

—

$16.40

In stock

18

WIRE, PLUS LEAD

4G0-82115-00-00

1
Out of stock

19

WIRE, MINUS LEAD

4G0-82116-00-00

1
Out of stock

20

RECTIFIER/REG ASSEMBLY

4X7-81960-A0-00

1
Out of stock

21

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

24

STARTER RELAY ASSY (MS5D-611)

4KD-81940-00-00

—
Out of stock

25

NUT(650)

95380-06700-00

—

$6.17

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

WIRE HARNESS ASSEMBLY

3LT-82590-00-00

1
Out of stock

28

FUSE

1A0-82151-00-00

—
Out of stock

29

FUSE (12V 30A)

2H7-82151-00-00

—

$2.75

In stock

30

SCREW, PAN

98507-06014-00

1

$6.18

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

33

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

34

CLAMP

5Y9-12491-00-00

—

$6.38

In stock

35

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock
