1982 Yamaha YT175J Side Cover Diagram

← All diagrams

Find the part on the Side Cover diagram for your 1982 Yamaha YT175J, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

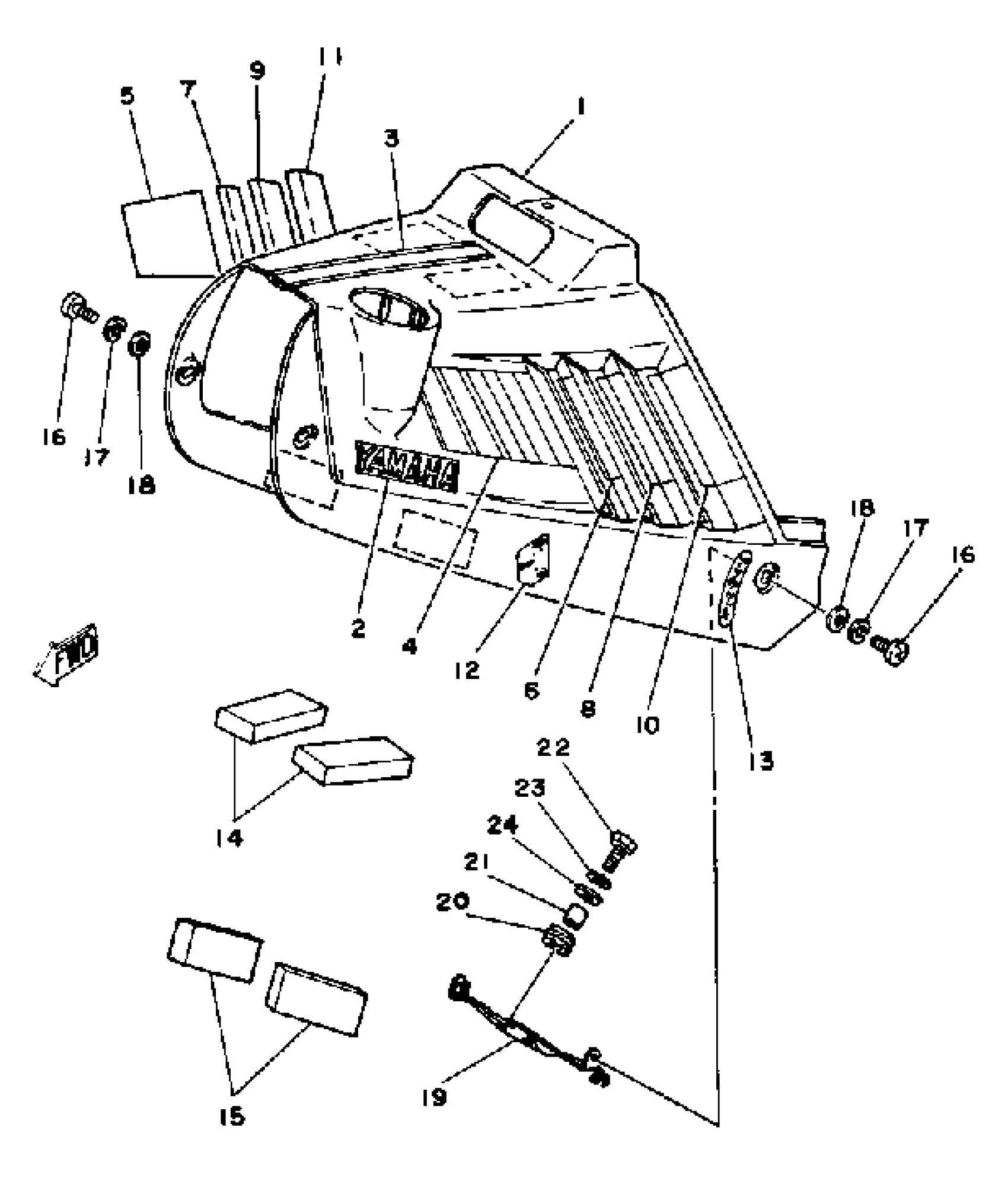

1982 Yamaha YT175J Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SIDE COVER ASSEMBLY 1

5V7-21710-00-33

1
Out of stock

2

EMBLEM, YAMAHA

99244-00100-00

—

$17.82

In stock

3

EMBLEM 2

5V6-24162-00-00

1
Out of stock

4

EMBLEM 3

(5V7-24163-00-00)

1
Out of stock

5

EMBLEM 4

(5V7-24164-00-00)

1
Out of stock

6

GRAPHIC, FUEL TNK 1

(5V7-24244-01-00)

1
Out of stock

7

GRAPHIC, FUEL TNK 2

(5V7-24245-01-00)

1
Out of stock

8

GRAPHIC, FUEL TNK 3

(5V7-24246-01-00)

1
Out of stock

9

GRAPHIC, FUEL TNK 4

(5V7-24247-01-00)

1
Out of stock

10

GRAPHIC, FUEL TNK 5

(5V7-24248-01-00)

1
Out of stock

11

GRAPHIC, FUEL TNK 6

(5V7-24249-01-00)

1
Out of stock

12

GRAPHIC

3X3-21788-00-00

1
Out of stock

13

GRAPHIC

5V6-21789-00-00

1
Out of stock

14

DAMPER

(3X3-21746-00-00)

1
Out of stock

15

DAMPER

5V7-21747-00-00

1
Out of stock

16

SCREW, PAN HEAD(3TJ)

98507-06016-00

—

$2.43

In stock

17

WASHER, SPRING

92907-06100-00

—
Out of stock

18

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

19

STAY, SIDE COVER 1

5V7-2172E-00-00

1
Out of stock

20

GROMMET(2GH)

90480-12475-00

—

$6.68

In stock

21

COLLAR

90387-06113-00

—

$10.51

In stock

22

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

23

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

24

WASHER, PLATE

90201-06380-00

—

$0.57

In stock
