1967 Yamaha YM2C (YM2C) Electrical System Diagram

← All diagrams

Find the part on the Electrical System diagram for your 1967 Yamaha YM2C (YM2C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

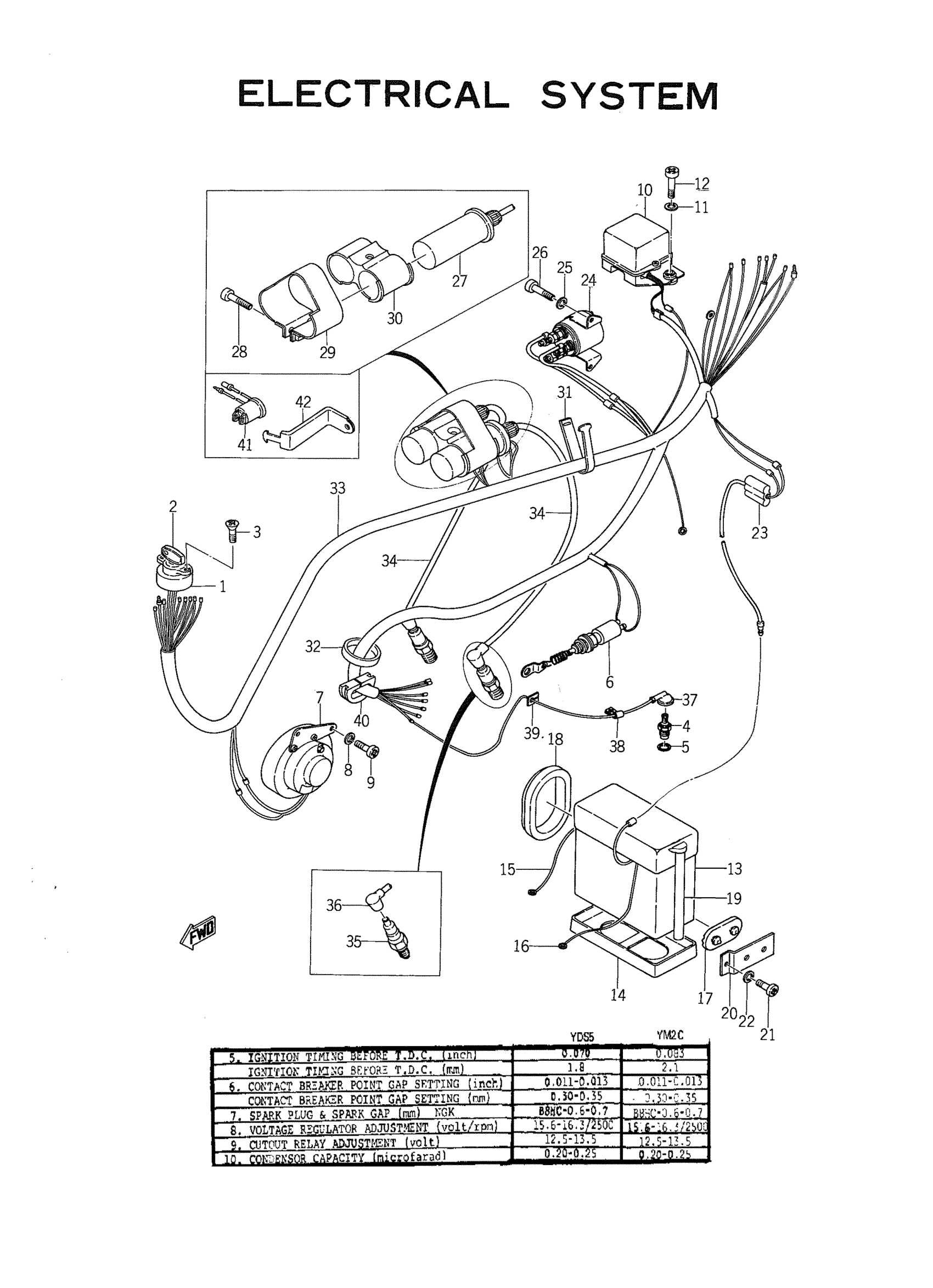

1967 Yamaha YM2C (YM2C) Electrical System Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MAIN SWITCH ASSEMBLY

168-82508-19-00

1
Out of stock

2

. KEY

168-82511-00-00

1
Out of stock

3

SCREW, FLAT

98707-04010-00

1
Out of stock

3

SCREW, OVAL HEAD

98603-04008-00

1
Out of stock

4

NEUTRAL SWITCH ASSEMBLY

156-82540-00-00

1
Out of stock

5

GASKET (3JD1)

90430-12207-00

1

$6.77

In stock

6

STOP SWITCH ASSEMBLY

170-82530-00-00

1
Out of stock

7

HORN

168-83371-20-00

1
Out of stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

SCREW, PAN

98507-06014-00

1

$6.18

In stock

10

VOLTAGE REG ASSEMBLY

170-81910-20-00

1
Out of stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock

13

12N5.5-3B GS BATTERY

12N-553BA-00-00

1
Out of stock

14

SEAT, BATTERY

170-82122-00-00

1
Out of stock

15

WIRE, PLUS LEAD

170-82115-00-00

1
Out of stock

16

WIRE, MINUS LEAD

170-82116-00-00

1
Out of stock

17

PAD, BATTERY

156-82121-00-00

1
Out of stock

18

STOPPER, BOX

156-21172-00-00

1
Out of stock

19

PIPE, BREATHER

170-82112-00-00

1
Out of stock

20

BAND, BATTERY

170-82131-00-00

1
Out of stock

21

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

FUSE

1A0-82161-00-00

—
Out of stock

23

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

24

STARTER SWITCH ASSEMBLY

169-81940-20-00

1
Out of stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

27

IGNITION COIL ASSEMBLY

168-82310-70-00

1
Out of stock

28

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

29

BAND, COIL FITTING

168-82311-00-00

1
Out of stock

30

HOLDER, COIL FTNG

168-82312-00-00

1
Out of stock

31

BAND

(150-82591-00-00)

1
Out of stock

32

BAND

(168-82592-00-00)

1
Out of stock

33

WIRE HARNESS ASSEMBLY

171-82590-10-00

1
Out of stock

34

CORD, HIGH TENS 1

170-82341-00-00

1
Out of stock

35

1

$4.21

In stock

36

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

37

WIRE, LEAD

156-82541-00-00

1
Out of stock

38

CLAMP

90462-06014-00

1
Out of stock

39

GROMMET

90480-01148-00

1
Out of stock

40

GROMMET

170-82597-00-00

1
Out of stock

41

FLASHER RELAY ASSEMBLY

170-83350-20-00

1
Out of stock

42

BRKT, FLSHR RELAY 1

170-83352-00-00

1
Out of stock

43

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock
