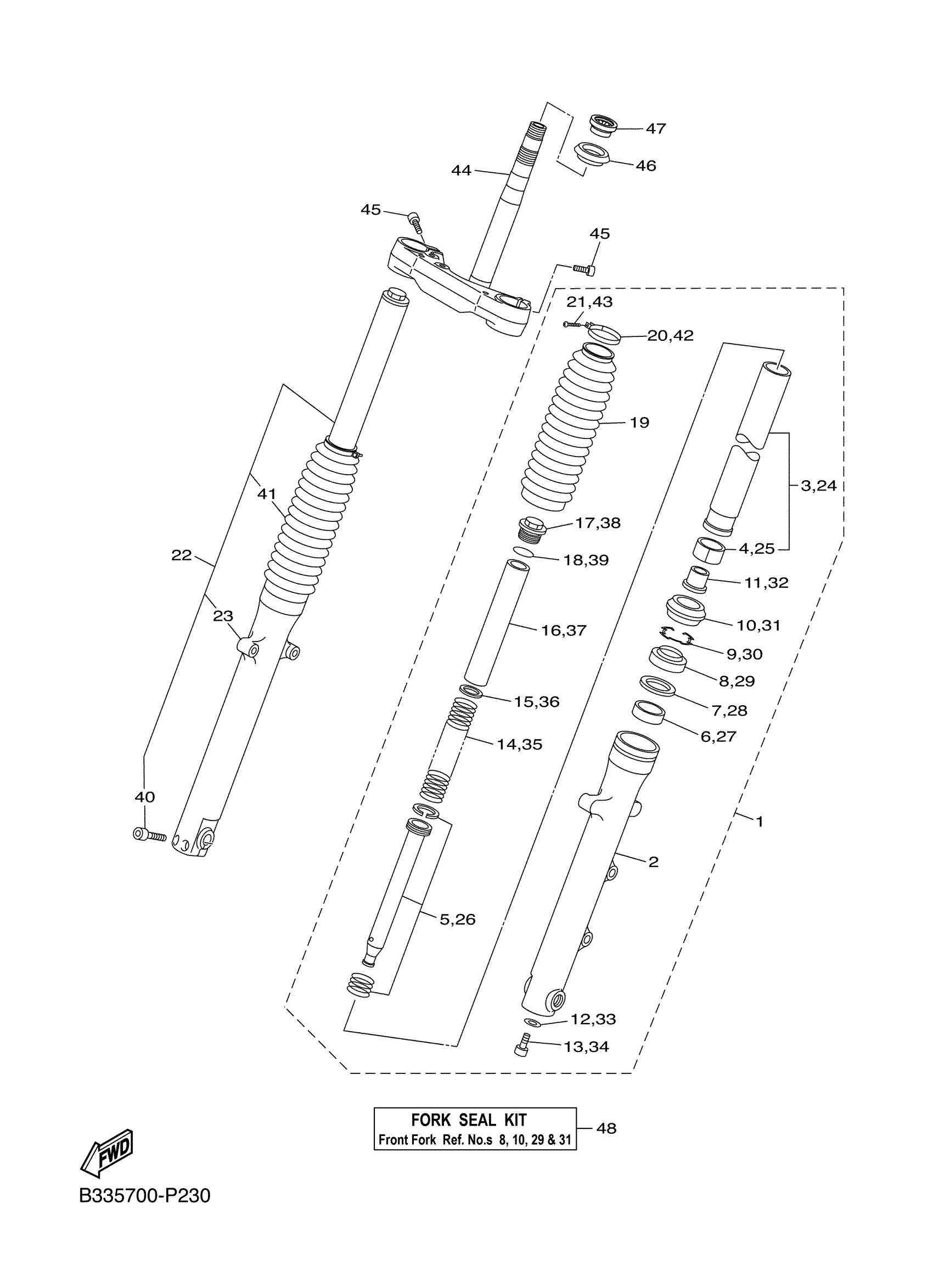

Find the part on the Front Fork diagram for your 2016 Yamaha Bolt C Spec CA (XVS95CRGC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Bolt C Spec CA (XVS95CRGC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L

B33-23102-00-00

—
Out of stock

2

TUBE, OUTER (L.H)

B33-23126-00-00

—
Out of stock

3

INNER TUBE COMP.1

B33-23110-00-00

1
Out of stock

4

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

5

CYLINDER COMP., FR

B33-23170-00-00

—
Out of stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

SPRING, FRONT FORK

B33-23141-00-00

—
Out of stock

15

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

16

SPACER

22B-23118-20-00

—
Out of stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

1TP-23188-01-00

—

$4.77

In stock

19

BOOT

B33-23191-00-00

—
Out of stock

20

BAND

43M-23192-L0-00

—
Out of stock

21

SCREW, PAN HEAD

98517-04016-00

—
Out of stock

22

FRONT FORK ASSY (R

B33-23103-00-00

—
Out of stock

23

TUBE, OUTER

B33-23136-00-00

—
Out of stock

24

INNER TUBE COMP.1

B33-23110-00-00

1
Out of stock

25

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

26

CYLINDER COMP., FR

B33-23170-00-00

—
Out of stock

27

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

28

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

29

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

30

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

31

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

32

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

33

GASKET

509-23158-L0-00

1

$14.34

In stock

34

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

35

SPRING, FRONT FORK

B33-23141-00-00

—
Out of stock

36

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

37

SPACER

22B-23118-20-00

—
Out of stock

38

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

39

O-RING

1TP-23188-01-00

—

$4.77

In stock

40

BOLT, SOCKET

91314-08035-00

—
Out of stock

41

BOOT

B33-23191-00-00

—
Out of stock

42

BAND

43M-23192-L0-00

—
Out of stock

43

SCREW, PAN HEAD

98517-04016-00

—
Out of stock

44

UNDER BRACKET COMP.

1TP-23340-01-00

—

$673.99

In stock

45

BOLT,SOCKET

91314-10020-00

—

$6.68

In stock

46

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

47

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

48

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
