2004 Yamaha V Star Custom CA (XVS65SC) Electrical 1 Diagram

← All diagrams

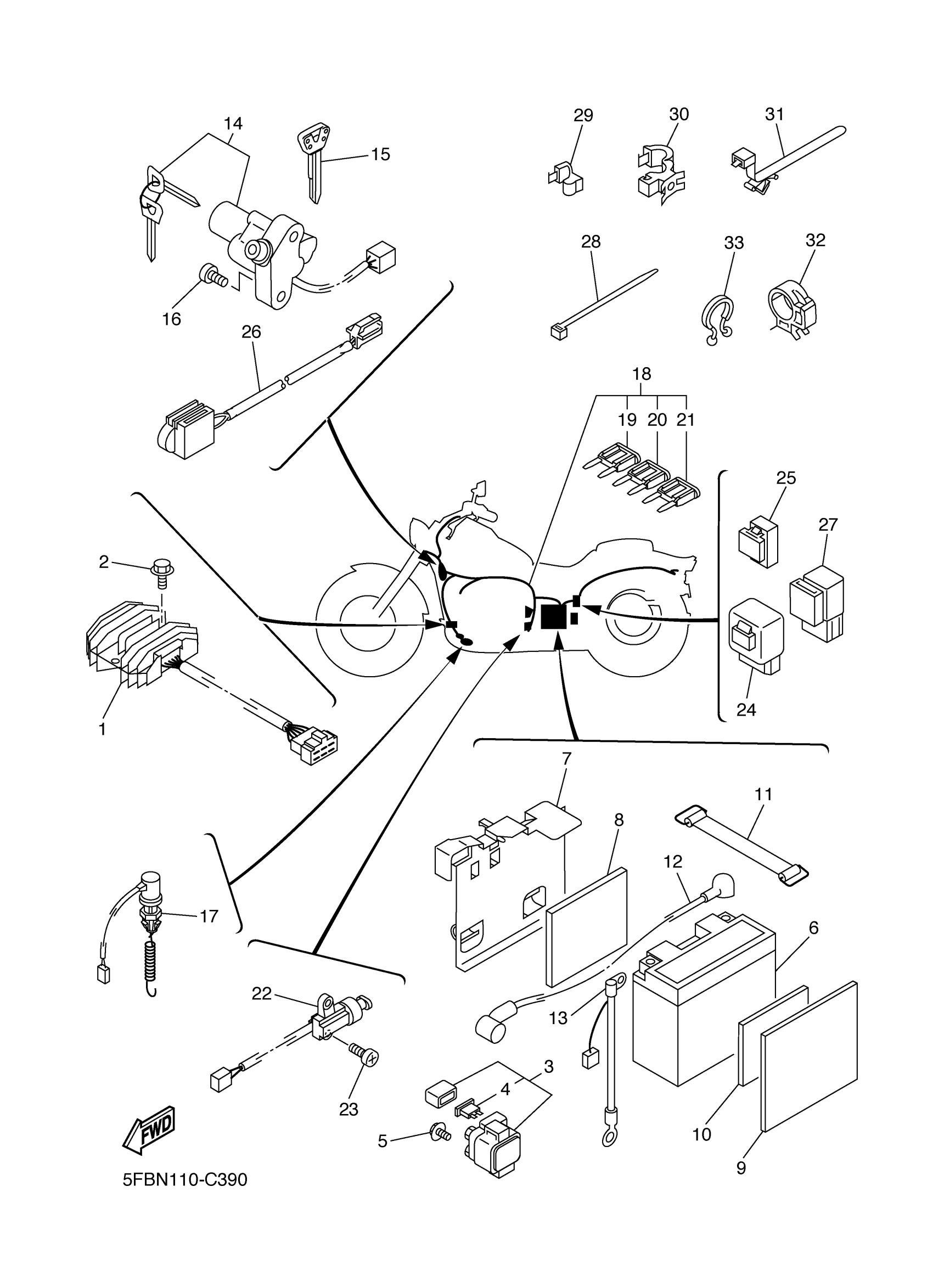

Find the part on the Electrical 1 diagram for your 2004 Yamaha V Star Custom CA (XVS65SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2004 Yamaha V Star Custom CA (XVS65SC) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSY

5KP-81960-00-00

1

$215.41

In stock

2

BOLT, FLANGE

95814-06020-00

1

$6.68

In stock

3

1

$99.43

In stock

4

FUSE (12V 30A)

1AE-82151-00-00

1
Out of stock

5

BOLT, SMALL FLANGE

95027-06008-00

1

$5.60

In stock

6

GT12B4 GS BATTERY - FA

GT1-2B400-00-00

1
Out of stock

7

COVER, BATTERY

5BN-82129-00-00

1

$53.03

In stock

8

DAMPER 1

29N-14425-00-00

1
Out of stock

9

PLATE

4VR-2176E-00-00

—

$23.12

In stock

10

DAMPER 1

29N-14425-00-00

1
Out of stock

11

BAND, BATTERY

133-82131-00-00

1

$21.78

In stock

12

WIRE, PLUS LEAD

5BN-82115-00-00

—

$51.02

In stock

13

WIRE, MINUS LEAD

5BN-82116-00-00

—

$27.95

In stock

14

MAIN SWITCH STEERING LOCK

4TR-82501-02-00

1
Out of stock

15

BLANK KEY

4BH-82511-09-00

1

$24.43

In stock

16

SCREW

90149-08002-00

—

$7.38

In stock

17

STOP SWITCH ASSY

5KP-82530-01-00

—
Out of stock

18

WIRE HARNESS ASSY

5SC-82590-10-00

1
Out of stock

18

WIRE HARNESS ASSY

5SC-82590-20-00

—

$325.97

In stock

19

FUSE (5A)

67F-82151-20-00

1

$6.00

In stock

20

. FUSE (10A)

67F-82151-40-00

1

$6.67

In stock

21

FUSE (15A)

67F-82151-50-00

1

$3.71

In stock

22

SWITCH, SIDE STAND

5RT-82566-B0-00

—

$90.72

In stock

23

SCREW, PAN HEAD

98507-05014-00

—

$6.18

In stock

24

RELAY ASSY

5KS-81950-02-00

—
Out of stock

25

RELAY ASSY (1UY-92)

1UY-81950-92-00

—
Out of stock

26

THERMO SWITCH ASSY

5FU-82560-50-00

—
Out of stock

27

RELAY ASSY (29U-93)

29U-81950-93-00

—

$67.77

In stock

28

BAND

1UA-82591-00-00

—
Out of stock

29

CLAMP(4GY)

90464-05188-00

—
Out of stock

30

CLAMP(4GY)

90464-20191-00

—

$7.35

In stock

31

CLAMP(4KJ)

90464-20213-00

—
Out of stock

32

CLAMP(4GY)

90464-10190-00

—

$7.26

In stock

33

CLAMP

90464-25267-00

—

$5.62

In stock
