2002 Yamaha V-Star Custom CA (XVS650PC) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2002 Yamaha V-Star Custom CA (XVS650PC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

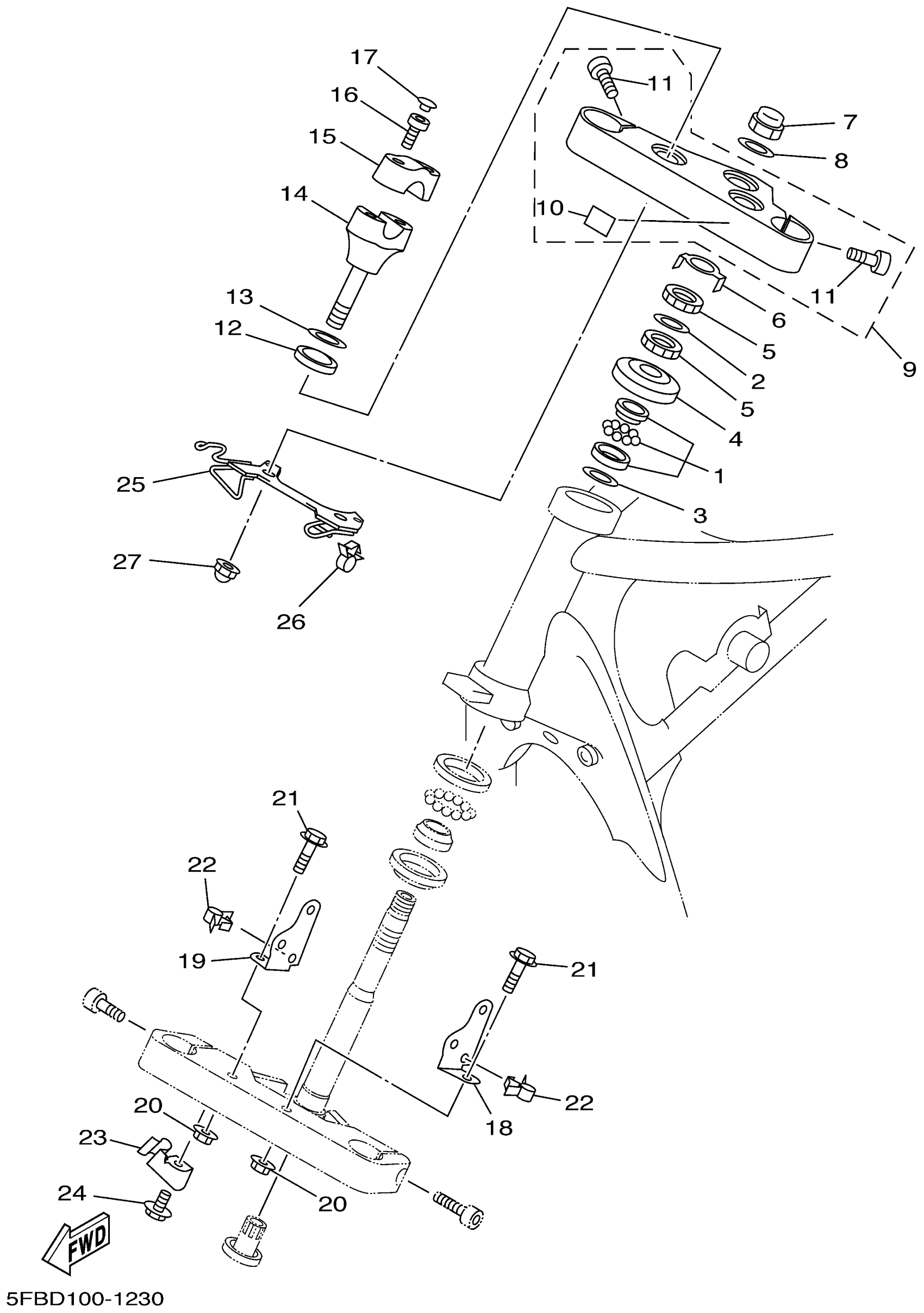

2002 Yamaha V-Star Custom CA (XVS650PC) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING(3FV)

93399-99931-00

1

$49.35

In stock

2

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

3

WASHER, PLATE(3FV)

90202-24190-00

1
Out of stock

4

COVER, BALL RACE 2

1W1-23416-00-00

—

$25.83

In stock

5

NUT

90179-25004-00

1

$20.78

In stock

6

WASHER, SPECIAL

26H-23418-01-00

1

$12.68

In stock

7

NUT, CROWN(4FM)

90176-22081-00

1
Out of stock

8

WASHER, PLATE

90201-22018-00

1

$4.11

In stock

9

CROWN, HANDLE

4VR-W2341-20-00

—
Out of stock

10

DAMPER

2AL-84553-00-00

1

$10.55

In stock

11

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

12

DAMPER

3DM-23445-00-00

1

$6.72

In stock

13

WASHER PLATE 248181370000

90201-14220-00

1

$6.17

In stock

14

HOLDER, HANDLE LOWER

4VR-23442-01-00

1
Out of stock

15

HOLDER, HANDLE UPPER

4VR-23441-00-00

—
Out of stock

16

BOLT,SOCKET

91314-08025-00

—

$6.17

In stock

17

PLUG(42X)

90338-08163-00

—
Out of stock

18

BRACKET, HEADLIGHT STAY 1

4TR-23175-01-00

—

$5.80

In stock

19

BRACKET, HEADLIGHT STAY 2

4TR-23176-01-00

—

$6.65

In stock

20

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

21

BOLT, FLANGE(4KG)

95024-06025-00

—
Out of stock

22

CLAMP(3XV)

90464-15157-00

—

$6.17

In stock

23

HOLDER, BRAKE HOSE

4TR-25886-00-00

—

$4.48

In stock

24

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

25

GUIDE, CABLE

5BN-23389-10-00

—

$49.77

In stock

26

CLAMP(4TR)

90464-18246-00

—
Out of stock

27

NUT, CROWN(4TR)

90176-12052-00

—

$11.02

In stock
