2002 Yamaha V-Star Custom CA (XVS650PC) Front Fork Diagram

← All diagrams

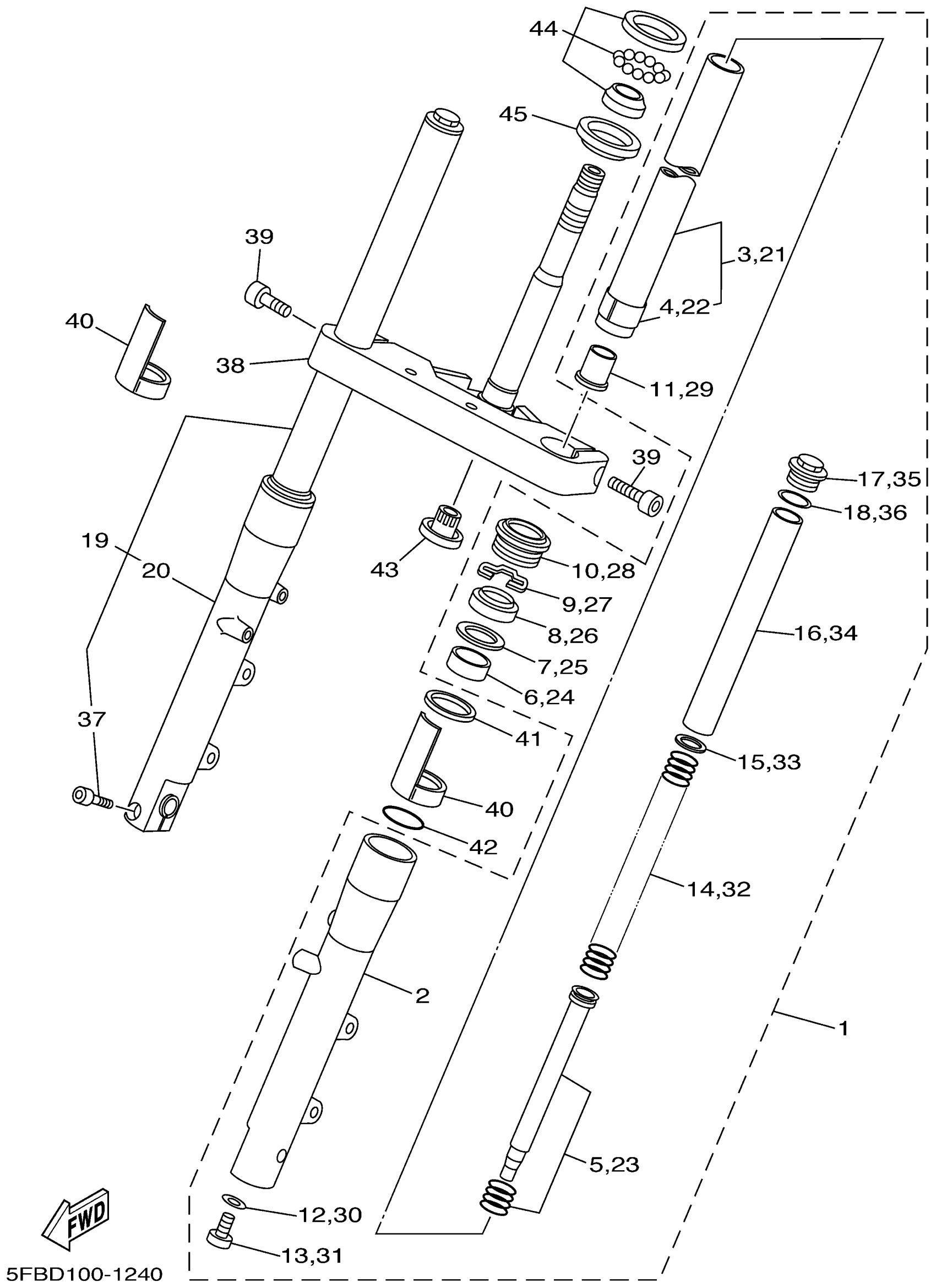

Find the part on the Front Fork diagram for your 2002 Yamaha V-Star Custom CA (XVS650PC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2002 Yamaha V-Star Custom CA (XVS650PC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

5KP-23102-11-00

1
Out of stock

2

TUBE, OUTER (LEFT)

5KP-23126-10-00

1
Out of stock

3

INNER TUBE COMP.1

5KP-23110-00-00

—

$182.02

In stock

4

PISTON, FRONT FORK

5BN-23171-00-00

1

$19.48

In stock

5

CYLINDER COMP., FRONT FORK

5KP-23170-00-00

—

$98.29

In stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

SPRING, FRONT FORK

5KP-23141-00-00

1

$40.38

In stock

15

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

16

SPACER

4TR-23118-00-00

—

$13.80

In stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

43F-23188-10-00

—

$6.43

In stock

19

FRONT FORK ASSY (R.H)

5KP-23103-11-00

—
Out of stock

20

TUBE, OUTER (RIGHT)

5KP-23136-10-00

—
Out of stock

21

INNER TUBE COMP.1

5KP-23110-00-00

—

$182.02

In stock

22

PISTON, FRONT FORK

5BN-23171-00-00

1

$19.48

In stock

23

CYLINDER COMP., FRONT FORK

5KP-23170-00-00

—

$98.29

In stock

24

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

25

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

26

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

27

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

28

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

29

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

30

GASKET

509-23158-L0-00

1

$14.34

In stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

SPRING, FRONT FORK

5KP-23141-00-00

1

$40.38

In stock

33

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

34

SPACER

4TR-23118-00-00

—

$13.80

In stock

35

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

36

O-RING

43F-23188-10-00

—

$6.43

In stock

37

BOLT,SOCKET

91314-08040-00

—
Out of stock

38

UNDER BRACKET COMP.

5KP-23340-11-00

—
Out of stock

39

BOLT,SOCKET

91314-10030-00

—

$4.55

In stock

40

COVER

5EL-2331G-00-00

—

$82.74

In stock

41

STOPPER

5EL-23376-00-00

—

$9.49

In stock

42

O-RING

5EL-23147-00-00

—

$6.72

In stock

43

COVER, LOWER 1

4KM-23123-01-00

—

$12.27

In stock

44

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

45

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

46

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
