1984 Yamaha Virago 1000 CA (XV1000LC) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1984 Yamaha Virago 1000 CA (XV1000LC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

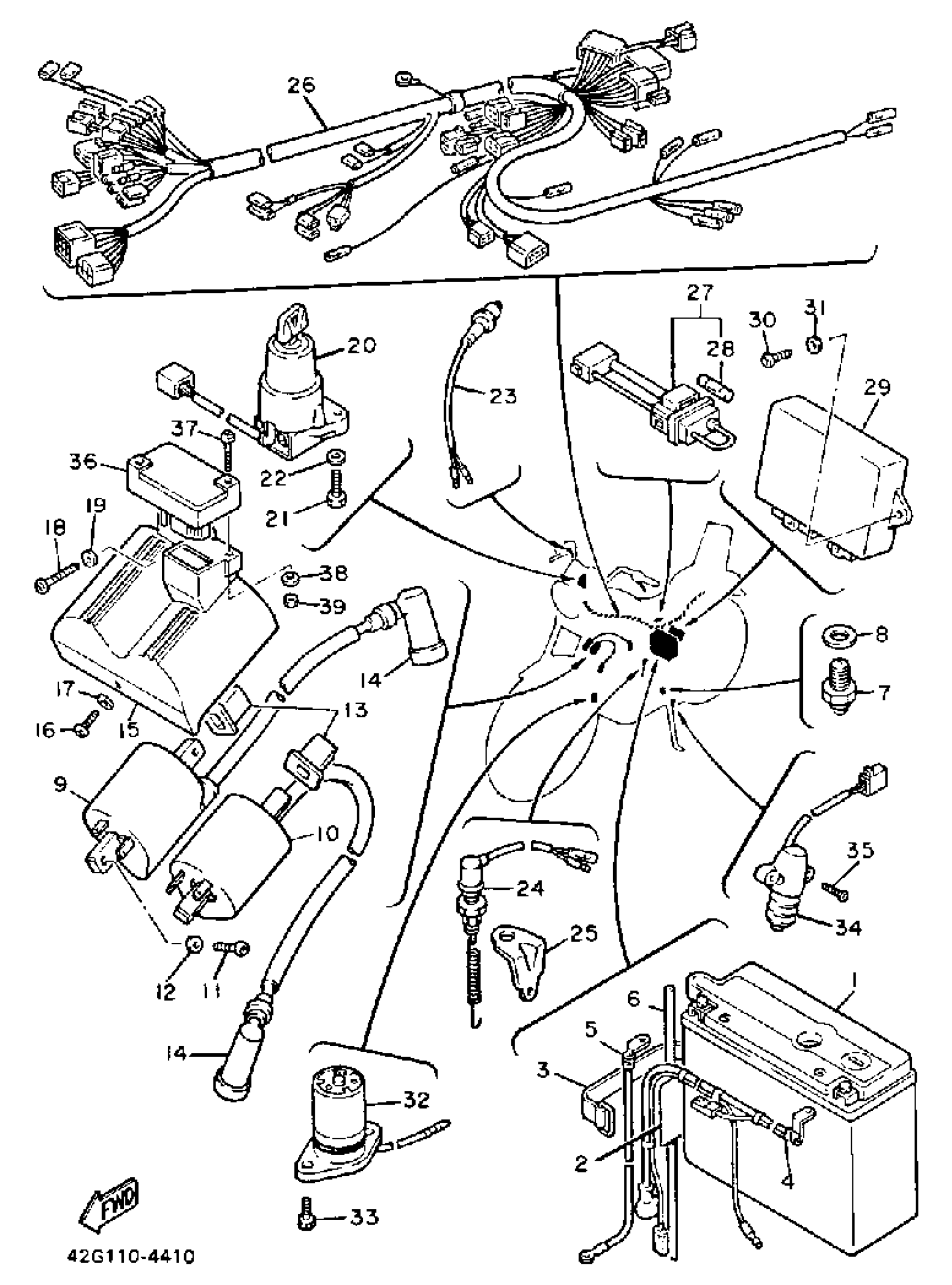

1984 Yamaha Virago 1000 CA (XV1000LC) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SY50N18LAT YUASA BATTERY

SY5-0N18L-A0-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

BAND, BATTERY

1E6-82131-00-00

1

$21.34

In stock

4

WIRE, PLUS LEAD

42H-82115-01-00

1
Out of stock

5

WIRE, MINUS LEAD

42X-82116-00-00

1
Out of stock

6

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

7

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

8

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

9

IGNITION COIL ASSEMBLY

42X-82310-70-00

1
Out of stock

10

IGNITION COIL ASSEMBLY

42X-82320-70-00

1
Out of stock

11

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

12

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

13

DAMPER, IGNITION COIL

42X-82317-00-00

1
Out of stock

14

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

15

COVER,IGNITN COIL

42X-82314-01-00

1
Out of stock

15

COVER,IGNITN COIL

42X-82314-01-00

1
Out of stock

16

SCREW, PAN

98517-06012-00

—

$3.14

In stock

17

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

18

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

19

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

20

MAIN SWITCH STEERING LOCK

42H-82501-50-00

1
Out of stock

21

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

22

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

23

FRONT STOP SWITCH ASSY

26H-83980-00-00

—
Out of stock

24

STOP SWITCH ASSY

42X-82530-02-00

—
Out of stock

25

STAY, STOP SWITCH

1FK-82539-00-00

1
Out of stock

26

WIRE HARNESS ASSEMBLY.

56W-82590-50-00

1
Out of stock

27

FUSE HOLDER ASSEMBLY

3H5-82150-00-00

1
Out of stock

28

FUSE (12V 30A)

2H7-82151-00-00

—

$2.75

In stock

29

IGNITOR UNIT ASSEMBLY 1

42H-82305-20-00

1
Out of stock

30

SCREW, TAPPING(JA3)

97707-60520-00

—

$6.68

In stock

31

WASHER, PLATE

90201-06M08-00

1
Out of stock

32

OIL LEVEL GAUGE ASSEMBLY

3JK-85720-00-00

1
Out of stock

33

BOLT, SOCKET

91314-06016-00

—

$6.17

In stock

34

SWITCH, SIDE STAND

33E-82566-00-00

—
Out of stock

35

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

36

SENSOR, PRESSURE

42H-82380-20-00

1
Out of stock

37

SCREW, PAN

98517-06030-00

1
Out of stock

38

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

39

NUT, HEXAGON (371 447)

90170-06184-00

—

$5.02

In stock
