1981 Yamaha XT500 (XT500H) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

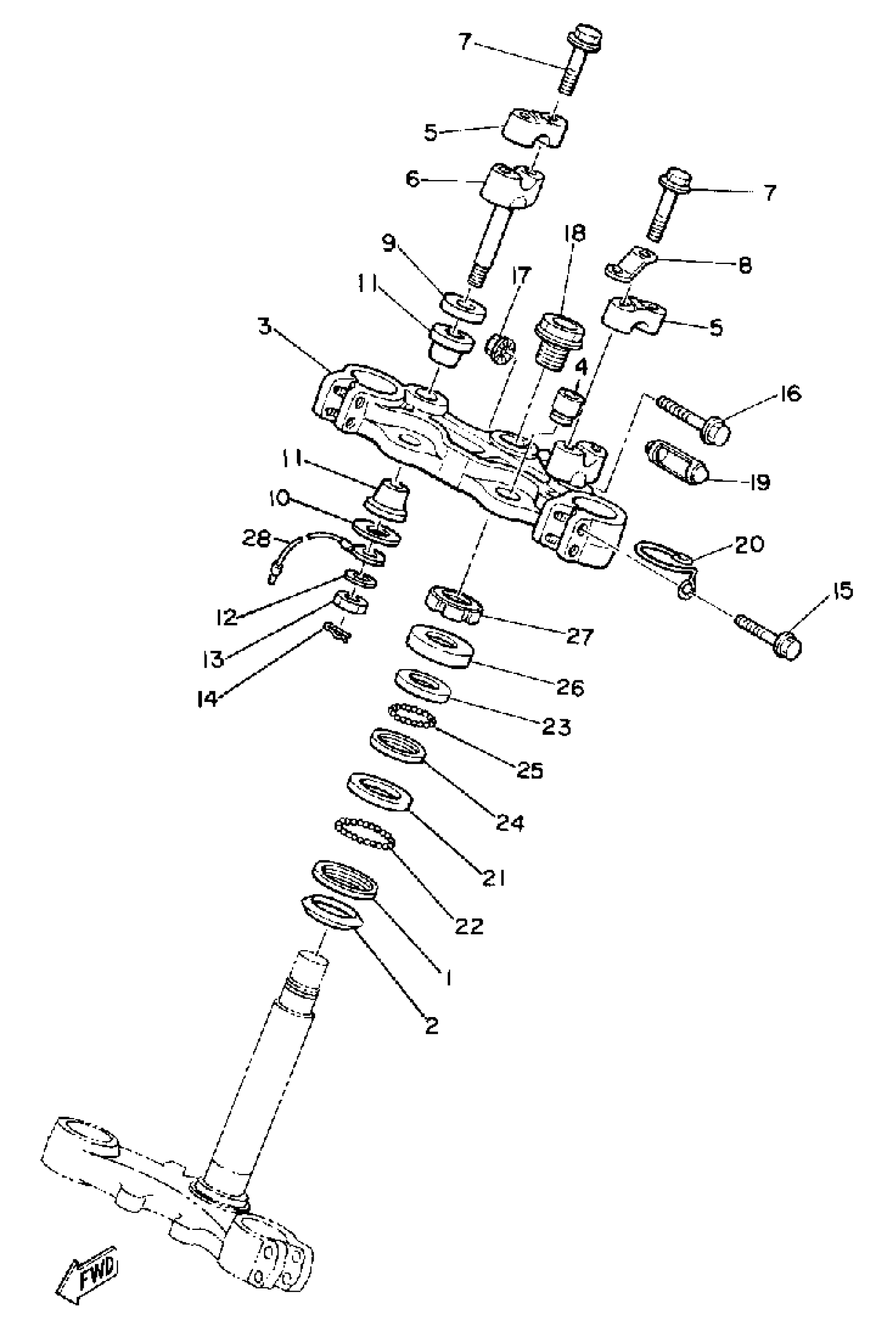

1981 Yamaha XT500 (XT500H) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

B6E-23411-00-00

1

$7.02

In stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

CROWN, HANDLE

(3H7-23435-00-98)

1
Out of stock

4

DAMPER

1E6-23445-00-00

1
Out of stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

HOLDER, HANDLE LOWER

4AA-23442-01-98

1
Out of stock

7

BOLT, FLANGE

95814-08040-00

1

$3.15

In stock

8

GUIDE, CABLE

1T2-23389-00-00

1
Out of stock

9

WASHER, PLATE(47X)

90201-121J0-00

1

$5.46

In stock

10

WASHER, PLATE(8BV)

90201-100S7-00

1

$9.75

In stock

11

RUBBER, BUSHING

1E6-23434-00-00

—

$3.88

In stock

12

YBS67-10 WASHER, SPRING

92990-10100-00

1

$2.43

In stock

13

NUT (682)

95380-10700-00

1

$5.78

In stock

14

CLIP 136253750000

90468-12006-00

1

$5.10

In stock

15

BOLT, FLANGE

95814-08040-00

1

$3.15

In stock

16

BOLT, FLANGE

95817-08055-00

—

$2.82

In stock

17

NUT, FLANGE

95704-08500-00

—
Out of stock

18

BOLT (2A2)

90105-14102-00

—

$5.14

In stock

19

CAP, BOLT

583-23469-00-00

1
Out of stock

20

HOLDER, CABLE

4H7-23317-00-00

1
Out of stock

21

RACE, BALL 2

B6E-23412-00-00

—

$9.71

In stock

22

BALL

93501-04011-00

—
Out of stock

23

RACE, BALL 1

BP2-23411-00-00

—

$8.40

In stock

24

RACE, BALL 2

BP2-23412-00-00

—

$5.71

In stock

25

BALL

93503-16003-00

—

$2.14

In stock

26

COVER, BALL RACE 2

2Y0-23416-00-00

1
Out of stock

27

NUT

90179-25004-00

—

$20.78

In stock

28

WIRE, EARTH LEAD 2

3FU-83364-00-00

—

$10.09

In stock
