1977 Yamaha XT500 (XT500D) Speedometer - Tachometer Diagram

← All diagrams

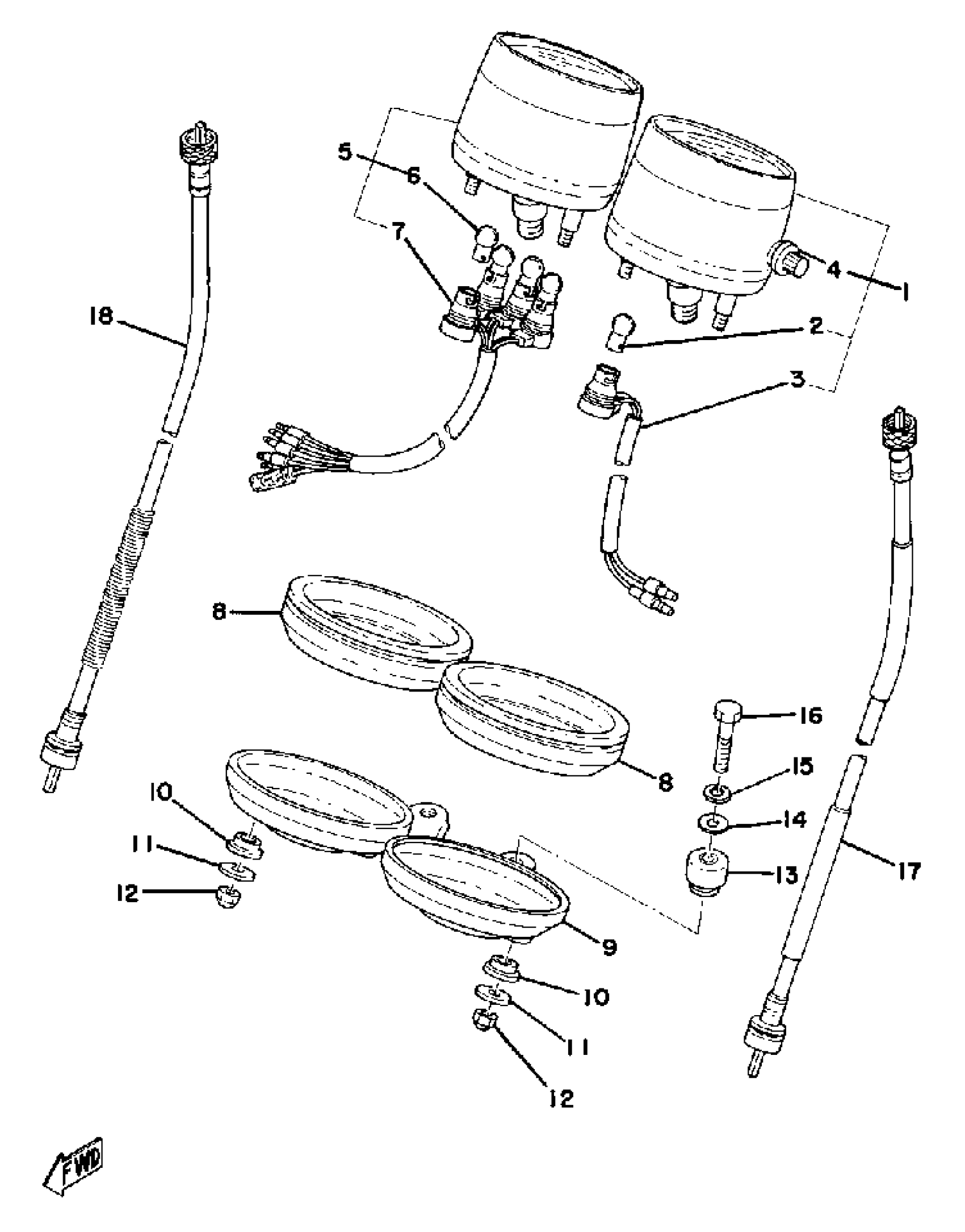

Find the part on the Speedometer - Tachometer diagram for your 1977 Yamaha XT500 (XT500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha XT500 (XT500D) Speedometer - Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

UNAVAILABLE IN PRICE BOOK

1E6-83570-10-00

1
Out of stock

1

SPEEDOMETER ASSEMBLY (1E6-83570-60)

1E6-83570-61-00

1
Out of stock

2

BULB,(6V3W)

122-83516-10-00

1
Out of stock

3

SOCKET, METER

(1E6-83536-60-00)

1
Out of stock

4

. KNOB, TRIP METER

1E6-83578-10-00

1
Out of stock

4

. KNOB, TRIP METER

1E6-83578-60-00

1
Out of stock

5

TACHOMETER ASSEMBLY (1E6-83540-60)

1E6-83540-F1-00

1
Out of stock

6

BULB,(6V3W)

122-83516-10-00

1
Out of stock

7

SOCKET CORD ASSEMBLY

(1E6-83520-60-00)

1
Out of stock

8

DAMPER, METER

1E6-83523-60-00

—

$19.00

In stock

9

BRACKET, METER

1E6-83519-60-00

1
Out of stock

10

DAMPER, METER FITTING

1E6-83526-60-00

1

$10.29

In stock

11

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

12

NUT, CROWN

90176-05022-00

1
Out of stock

13

DAMPER

1E6-23445-00-00

1
Out of stock

14

WASHER, PLATE

90201-06049-00

1

$3.36

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

17

SPEEDOMETER CABLE ASSY

1JN-83550-02-00

—

$36.69

In stock

18

TACHOMETER CABLE ASSY

1E6-83560-52-00

—

$44.34

In stock
