1976 Yamaha XT500 (XT500C) Meter Diagram

← All diagrams

Find the part on the Meter diagram for your 1976 Yamaha XT500 (XT500C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

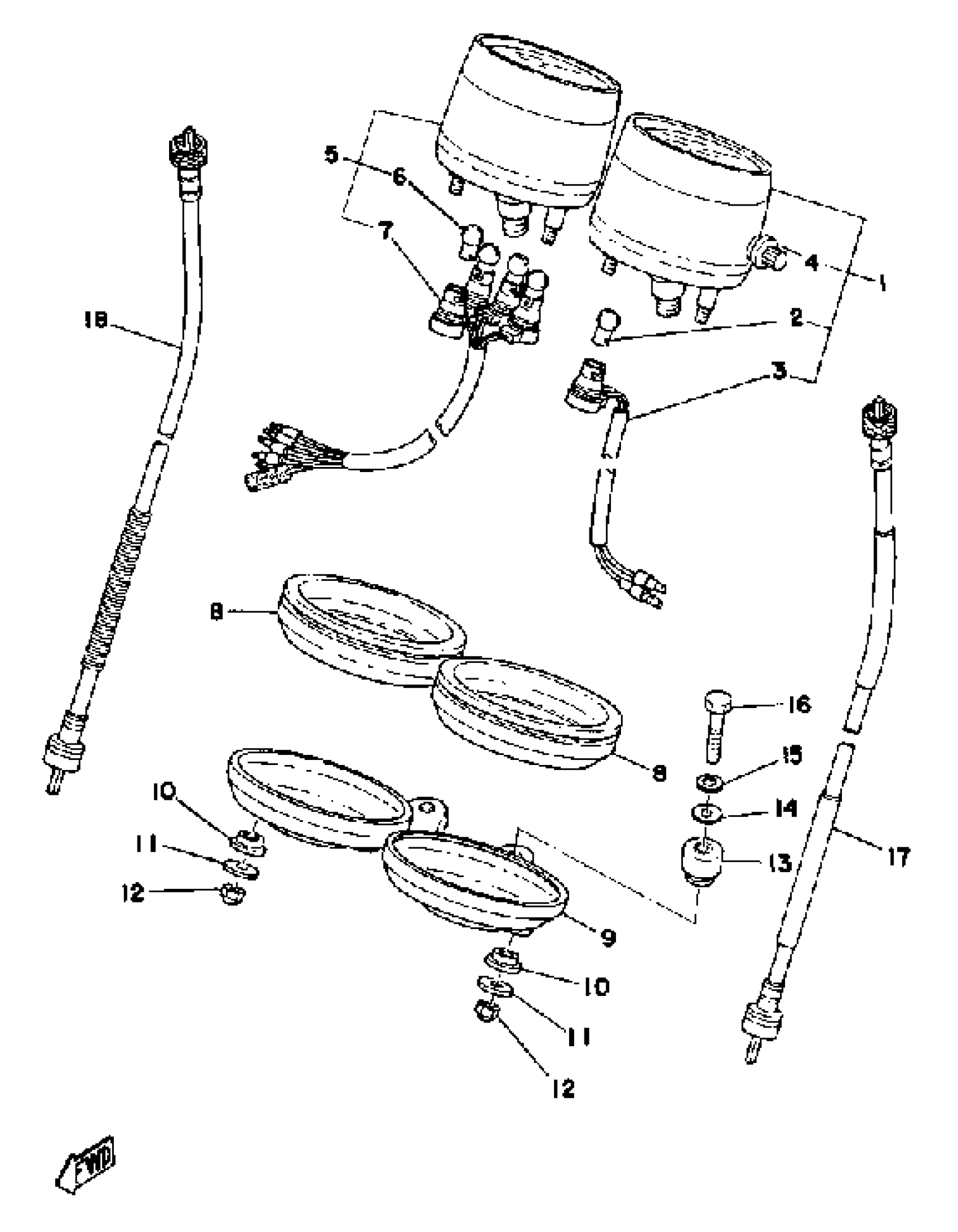

1976 Yamaha XT500 (XT500C) Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY (1E6-83570-60)

1E6-83570-61-00

1
Out of stock

2

BULB,(6V3W)

122-83516-10-00

1
Out of stock

3

SOCKET, METER

(1E6-83536-60-00)

1
Out of stock

4

. KNOB, TRIP METER

1E6-83578-60-00

1
Out of stock

5

TACHOMETER ASSEMBLY (1E6-83540-60)

1E6-83540-F1-00

1
Out of stock

6

BULB,(6V3W)

122-83516-10-00

1
Out of stock

7

SOCKET CORD ASSEMBLY

(1E6-83520-60-00)

1
Out of stock

8

DAMPER, METER

1E6-83523-60-00

—

$19.00

In stock

9

BRACKET, METER

1E6-83519-60-00

1
Out of stock

10

SOCKET CORD ASSEMBLY

(1E6-83520-60-00)

1
Out of stock

11

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

12

NUT, CROWN

90176-05022-00

1
Out of stock

13

DAMPER

1E6-23445-00-00

1
Out of stock

14

WASHER, PLATE

90201-06049-00

1

$3.36

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

17

SPEEDOMETER CABLE ASSY

1JN-83550-02-00

—

$36.69

In stock

18

TACHOMETER CABLE ASSY

1E6-83560-52-00

—

$44.34

In stock
