1993 Yamaha XT350 CA (XT350EC) Carburetor Diagram

← All diagrams

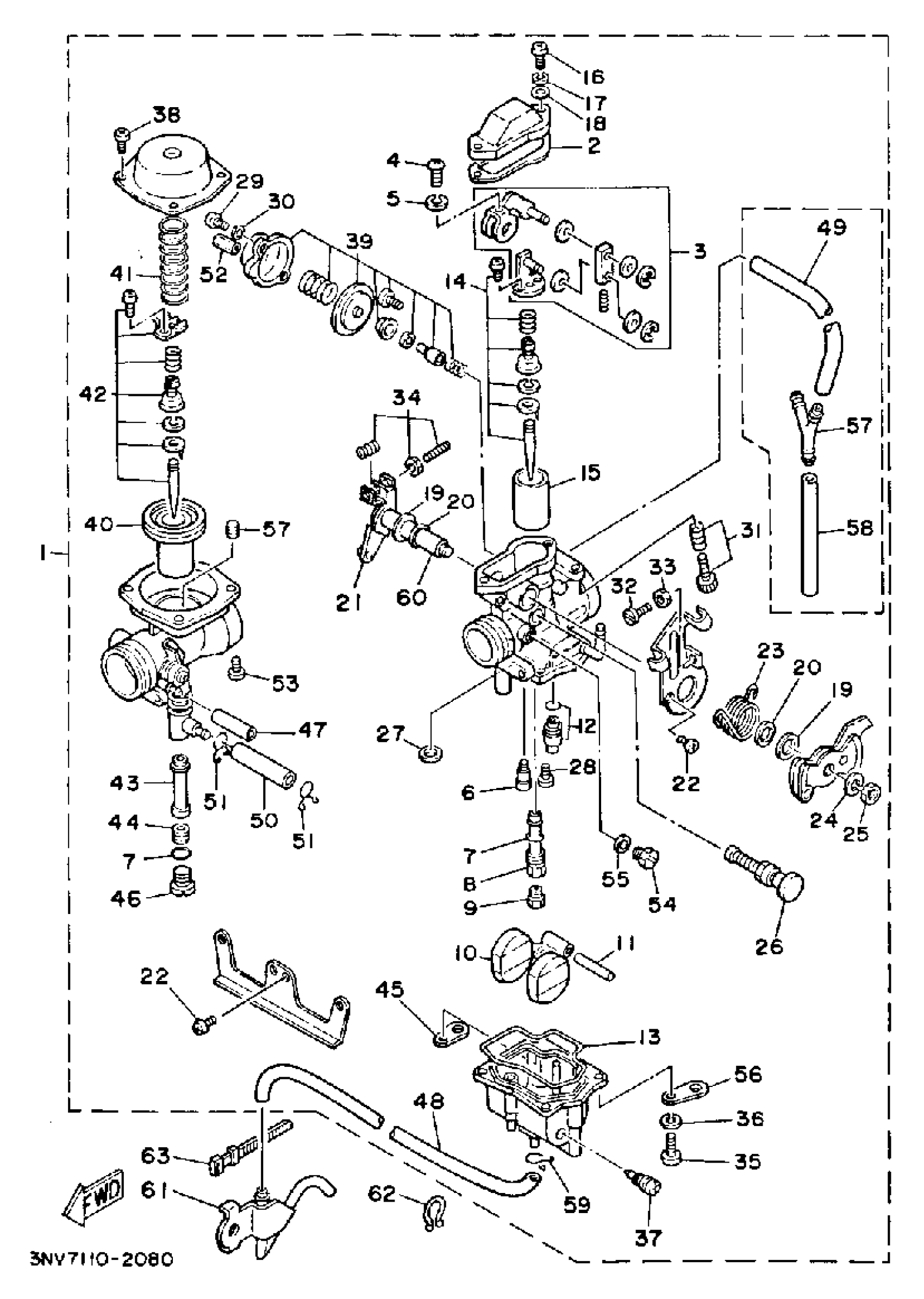

Find the part on the Carburetor diagram for your 1993 Yamaha XT350 CA (XT350EC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1993 Yamaha XT350 CA (XT350EC) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY 1

56R-14301-05-00

1
Out of stock

1

CARBURETOR ASSY 1

57T-14301-05-00

1
Out of stock

2

GASKET

30X-14198-00-00

1

$14.75

In stock

3

BRACKET 1

1LN-14291-00-00

1
Out of stock

4

SCREW, PANHEAD (796)

98580-04016-00

1
Out of stock

5

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

6

JET, PILOT (#42)

30X-14342-21-00

1
Out of stock

7

GASKET

360-24512-00-00

1

$8.52

In stock

8

. NOZZLE, MAIN

51Y-14341-00-00

1
Out of stock

9

JET, MAIN (# 120)

288-14343-60-00

—

$10.11

In stock

9

JET, MAIN (# 125)

288-14343-63-00

1

$8.42

In stock

10

FLOAT

5Y1-14385-00-00

1
Out of stock

11

. PIN, FLOAT

6E5-14386-01-00

1

$5.34

In stock

12

NEEDLE VALVE SET

1JK-14107-01-00

1
Out of stock

13

GASKET, FLOAT CHAMBER

30X-14384-00-00

1

$21.32

In stock

14

. NEEDLE SET

57T-1490J-10-00

1
Out of stock

14

. NEEDLE SET

57T-1490J-10-00

1
Out of stock

15

VALVE, THROTTLE 1

2JX-14312-35-00

1
Out of stock

15

. VALVE, THROTTLE 1

56R-14312-35-00

1
Out of stock

16

SCREW, PAN HEAD

98517-04016-00

—
Out of stock

17

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

18

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

19

. WASHER, PLAIN

5Y1-14357-00-00

1
Out of stock

20

O-RING

5Y1-14572-00-00

—

$22.03

In stock

21

THROTTLE SHAFT ASSEMBLY

1LN-14930-00-00

1
Out of stock

22

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

23

. SPRING, THROTTLE VALVE

30X-14131-00-00

1
Out of stock

24

. WASHER, SPRING

5Y1-14356-00-00

1
Out of stock

25

. NUT

5Y1-14358-00-00

1
Out of stock

26

PLUNGER, STARTER

15A-14371-01-00

1
Out of stock

27

GASKET

5Y1-14536-00-00

—

$5.05

In stock

28

SCREW, BIND(6L2)

98980-04006-00

1

$4.89

In stock

29

SCREW, PAN HEAD (E56)

98580-04010-00

—

$6.17

In stock

30

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

31

. THROTTLE SCREW SET

3WP-14103-00-00

1
Out of stock

32

. SCREW

30X-14216-00-00

1
Out of stock

33

NUT

30X-14358-00-00

—

$3.03

In stock

34

. STOP SCREW SET

30X-1490K-00-00

1
Out of stock

35

SCREW, PAN HEAD

98511-04012-00

1
Out of stock

36

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

37

AIR SCREW SET

14T-14104-00-00

—

$10.21

In stock

38

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

39

DIAPHRAGM SET 1

5Y1-1490A-00-00

—

$25.32

In stock

40

. VALVE ASSEMBLY

30X-14340-01-00

1
Out of stock

41

. SPRING

30X-14286-00-00

1
Out of stock

42

. NEEDLE SET

57T-1490J-00-00

1
Out of stock

42

. NEEDLE SET

57T-1490J-00-00

1
Out of stock

43

. NOZZLE, MAIN 2

30X-14355-00-00

1
Out of stock

44

. JET, MAIN (106)

30X-14343-53-00

1
Out of stock

45

PLATE

5Y1-14146-00-00

—

$37.94

In stock

46

. VALVE, DRAIN (30X-14394-00)

1RG-14394-00-00

1
Out of stock

47

PIPE

5Y1-14349-00-00

—
Out of stock

48

PIPE (56R-14396-00-00)

2NW-14396-00-00

1
Out of stock

48

PIPE

5Y1-14396-00-00

—

$3.89

In stock

49

PIPE

56R-14196-00-00

—
Out of stock

49

PIPE

5Y1-14197-00-00

—

$5.98

In stock

50

PIPE

30X-14148-00-00

—
Out of stock

51

CLIP

5Y1-14159-00-00

—

$9.05

In stock

52

. PIPE

30X-14149-00-00

1
Out of stock

53

SCREW, PAN HEAD (E56)

98580-04010-00

—

$6.17

In stock

54

SCREW

5H0-14991-00-00

—
Out of stock

55

GASKET

5H0-14126-00-00

—
Out of stock

56

. PLATE

30X-14146-00-00

1
Out of stock

56

PLATE

42U-14146-00-00

—

$11.15

In stock

57

WAY 3 (73A)

90413-05013-00

—

$3.49

In stock

58

PIPE

56R-14196-00-00

—
Out of stock

59

. CLIP

5Y1-14137-00-00

1
Out of stock

60

PIPE

56R-14193-00-00

1
Out of stock

61

PIPE (56R-14396-00-00)

2NW-14396-00-00

1
Out of stock

62

CLAMP (3Y2)

90464-16039-00

—
Out of stock

63

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
