1981 Yamaha XT250H_1981 Shift CAM Fork Diagram

← All diagrams

Find the part on the Shift CAM Fork diagram for your 1981 Yamaha XT250H_1981, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

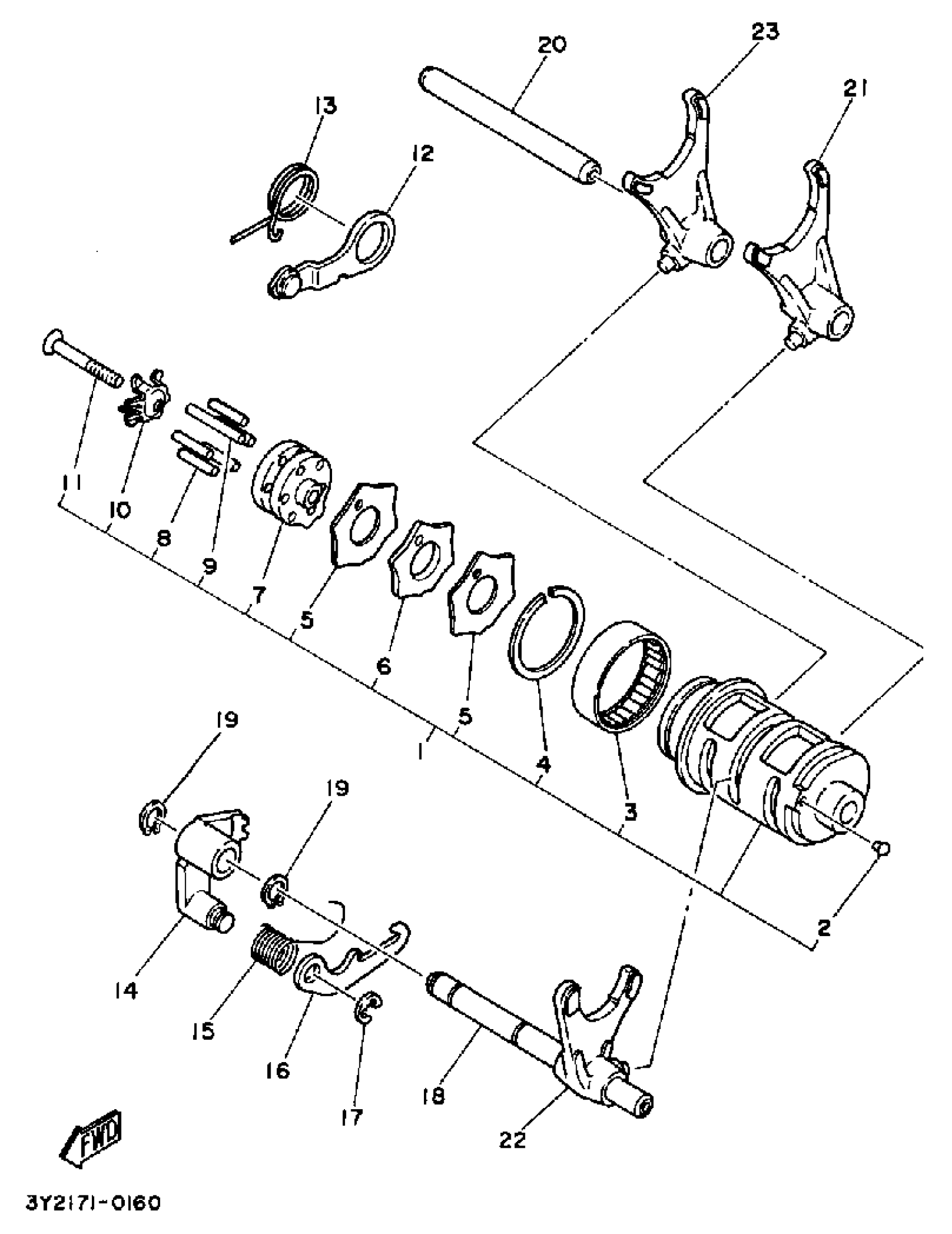

1981 Yamaha XT250H_1981 Shift CAM Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHIFT CAM ASSY

4DN-18540-00-00

—

$100.37

In stock

2

POINT,NEUTRAL (150610)

136-18542-00-00

1

$5.31

In stock

3

BRG,CYL-CAL ROLLER 22G NT

93315-23612-00

1
Out of stock

4

CIRCLIP (371)

93440-34025-00

1
Out of stock

5

GUIDE, PLATE STOPPER

3Y1-18161-00-00

—

$3.23

In stock

6

PLATE, STOPPER

3Y1-18141-00-00

1

$5.32

In stock

7

SEGMENT

3Y1-18185-01-00

—

$30.38

In stock

8

PIN, DOWEL (363)

93604-18100-00

1

$2.22

In stock

9

PIN, DOWEL (3Y1)

93604-29151-00

1

$5.77

In stock

10

PLATE, SIDE

2K9-18561-00-00

1

$6.43

In stock

11

SCREW, FLAT

98707-05035-00

1

$6.69

In stock

12

STOPPER LEVER ASSY

3Y1-18140-00-00

1

$15.15

In stock

13

SPRING, TORSION

90508-26434-00

1

$2.12

In stock

14

LEVER, SHIFT 2

3Y1-18122-00-00

—

$22.29

In stock

15

SPRING, TORSION (3Y1)

90508-12430-00

1

$1.88

In stock

16

LEVER, CHANGE 3

2K7-18151-00-00

—

$11.54

In stock

17

CIRCLIP

99080-07600-00

1

$2.89

In stock

18

BAR, SHIFT FORK GUIDE 1

4DN-18531-00-00

—

$12.69

In stock

19

CIRCLIP(10W)

99009-10400-00

—

$3.91

In stock

20

BAR, SHIFT FORK GUIDE 2

4DN-18535-00-00

—

$12.32

In stock

21

FORK, SHIFT 1

4DN-18511-00-00

—

$37.28

In stock

22

FORK, SHIFT 2

4DN-18512-00-00

—

$38.22

In stock

23

FORK, SHIFT 3

4DN-18513-00-00

—

$41.88

In stock
