1981 Yamaha XT250H_1981 Kick Starter Diagram

← All diagrams

Find the part on the Kick Starter diagram for your 1981 Yamaha XT250H_1981, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

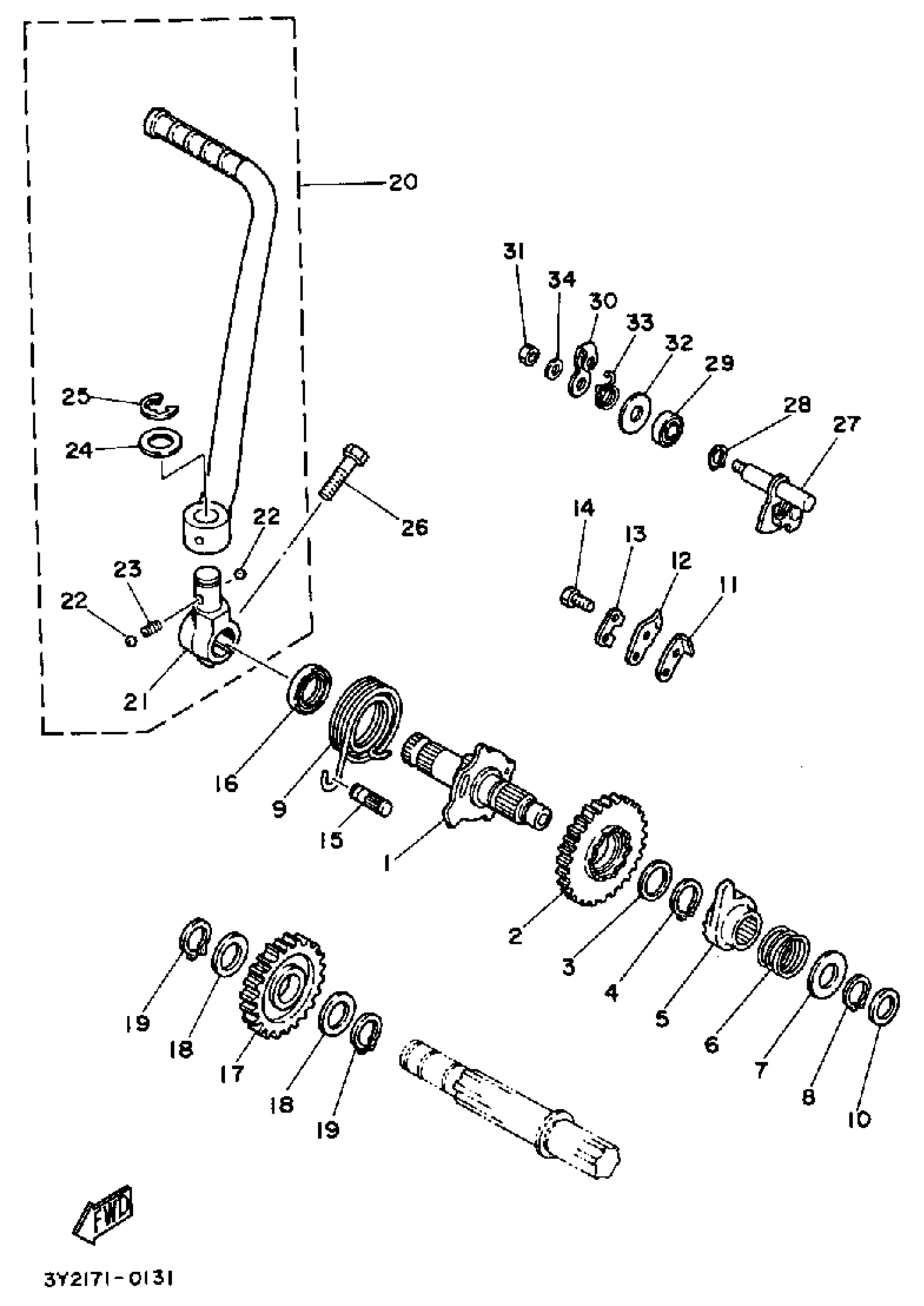

1981 Yamaha XT250H_1981 Kick Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

KICK AXLE ASSY

3Y1-15660-00-00

1
Out of stock

2

GEAR, KICK

30X-15641-01-00

1
Out of stock

3

WASHER, PLATE (2K7)

90201-20685-00

1

$5.69

In stock

4

CIRCLIP (525)

93410-20038-00

1

$2.62

In stock

5

WHEEL, RATCHET

3Y1-15671-00-00

—
Out of stock

6

SPRING COMPRESSION168156750000

90501-16107-00

—
Out of stock

7

WASHER, PLAIN (1JL)

90201-155K6-00

—
Out of stock

8

CIRCLIP(1AR)

99009-15400-00

1

$5.10

In stock

9

SPRING, TORSION

90508-324B5-00

—
Out of stock

10

WASHER (566)

90201-15701-00

1

$6.17

In stock

11

STOPPER

2NX-15668-00-00

1
Out of stock

12

GUIDE, RATCHET WHEEL

2NX-15674-00-00

1

$8.71

In stock

13

WASHER, LOCK

214-15686-00-00

1

$6.38

In stock

14

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

15

STOPPER, KICK SPRING

248-15668-00-00

1
Out of stock

16

OIL SEAL (20X30X7-371)

93102-20108-00

—

$9.17

In stock

17

GEAR, KICK IDLE

3Y1-15651-00-00

—

$66.37

In stock

18

WASHER PLATE 328171160000

90201-20276-00

—
Out of stock

19

CIRCLIP(1AR)

99009-20400-00

—
Out of stock

20

KICK CRANK ASSEMBLY

3Y1-15620-01-00

1
Out of stock

21

. BOSS, KICK CRANK

3Y1-15621-01-00

1
Out of stock

22

BALL (12R)

93507-32031-00

—
Out of stock

23

. SPRING, COMPRESSION

90501-10589-00

1
Out of stock

24

WASHER (3XVC)

90201-153A1-00

—

$6.71

In stock

25

CIRCLIP

99006-10600-00

—

$6.91

In stock

26

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

27

LEVER DECOMP ASSEMBLY

3Y1-1561A-01-00

1
Out of stock

28

CIRCLIP(10W)

99009-10400-00

—

$3.91

In stock

29

WASHER, PLATE (2W5)

90201-10614-00

—
Out of stock

30

SEAL,OIL(SD 10-21-5 HS,3Y1)

93102-10207-00

—
Out of stock

31

LEVER, CABLE

3Y1-1561G-01-00

1
Out of stock

32

NUT(JN5)

95317-06700-00

—

$6.69

In stock

33

WASHER, PLATE(52H)

90201-105J4-00

—

$6.88

In stock

34

SPRING, TORSION

90508-14436-00

1
Out of stock

35

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock
