2001 Yamaha XT225 CA (XT225NC) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2001 Yamaha XT225 CA (XT225NC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

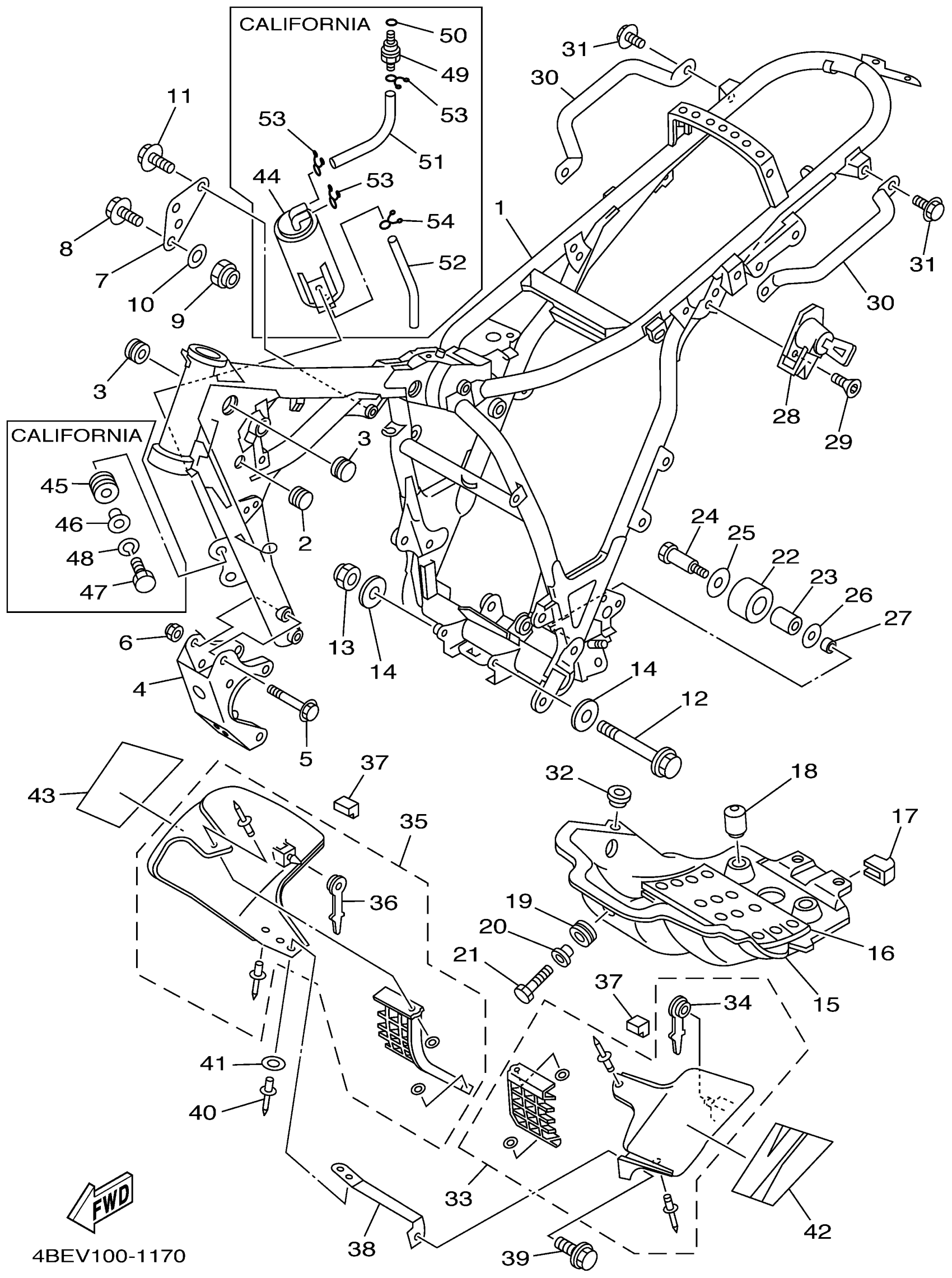

2001 Yamaha XT225 CA (XT225NC) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

4BE-21110-22-35

1
Out of stock

1

FRAME COMP.

4FD-21110-12-35

1
Out of stock

2

PLUG(2GH)

90338-15202-00

1
Out of stock

3

PLUG

90338-24260-00

1
Out of stock

4

STAY, ENGINE 3

3RW-21316-01-35

1
Out of stock

4

STAY, ENGINE 3

4BE-21316-00-35

1
Out of stock

5

BOLT, WASHER BASED(4JG)

90105-08721-00

1
Out of stock

6

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

7

STAY, ENGINE 2

1KH-21315-01-00

—
Out of stock

8

BOLT, FLANGE

95817-08050-00

1

$3.15

In stock

9

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

10

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

11

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

12

BOLT

90105-08024-00

1

$6.46

In stock

13

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

14

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

15

PROTECTOR, ENGINE

4VW-21471-00-00

1
Out of stock

16

DAMPER, RUBBER 1

1KH-21485-00-00

—
Out of stock

17

DAMPER, RUBBER 1

36X-21485-00-00

—
Out of stock

18

DAMPER, RUBBER 1

34L-21485-00-00

—

$18.72

In stock

19

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

20

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

21

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

22

TENSIONER

30X-22178-00-00

—
Out of stock

23

BUSH

4V4-22184-00-00

—

$3.57

In stock

24

BOLT (23X)

90109-08705-00

—

$12.78

In stock

25

WASHER, PLATE(3RR)

90201-133P2-00

—

$6.85

In stock

26

WASHER, PLATE(8AT)

90201-081R9-00

—
Out of stock

27

COLLAR (7R4)

90387-085E1-00

—

$5.37

In stock

28

HELMET HANGER ASSY

5H0-21308-01-00

—
Out of stock

29

SCREW, COUNTERSUNK (21V)

90151-06025-00

—
Out of stock

30

HANDLE, STANDING

4JG-21165-20-00

1
Out of stock

31

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

32

SEAL, RIGHT SIDE COVER

2J5-21732-00-00

—
Out of stock

33

SCOOP COMP. AIR 1

3RW-W2131-10-00

—
Out of stock

34

GROMMET(1KH)

90480-14448-00

—
Out of stock

35

SCOOP COMP. AIR 2

4BE-W2132-00-00

1
Out of stock

36

GROMMET(1KH)

90480-14448-00

—
Out of stock

37

GROMMET

90480-16185-00

—

$6.68

In stock

38

BRACKET, COVER

4BE-2139T-00-00

—
Out of stock

39

BOLT, WITH WASHER

90119-06242-00

—

$5.86

In stock

40

RIVET,BLIND

90267-40080-00

1
Out of stock

41

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

42

GRAPHIC, FUEL TANK 1

4BE-24244-70-00

1
Out of stock

43

GRAPHIC, FUEL TANK 2

4BE-24245-70-00

1
Out of stock

44

CANISTER ASSY

4BE-24170-00-00

—

$327.83

In stock

45

GROMMET(56R)

90480-15342-00

—

$4.11

In stock

46

COLLAR(52E)

90387-063G3-00

—
Out of stock

47

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

48

WASHER, SPRING

92907-06100-00

—
Out of stock

49

ROLL OVER VALVE ASSY

20K-24180-00-00

—

$124.05

In stock

50

O-RING (4G0)

93210-11453-00

—

$5.86

In stock

51

HOSE (L130)

90445-10017-00

—

$33.09

In stock

52

HOSE (L210)

90445-110F5-00

—

$14.08

In stock

53

CLIP

90467-090A2-00

—

$2.51

In stock

54

CLIP(1JH)

90467-11106-00

—
Out of stock
