1982 Yamaha XT200 (XT200J) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1982 Yamaha XT200 (XT200J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

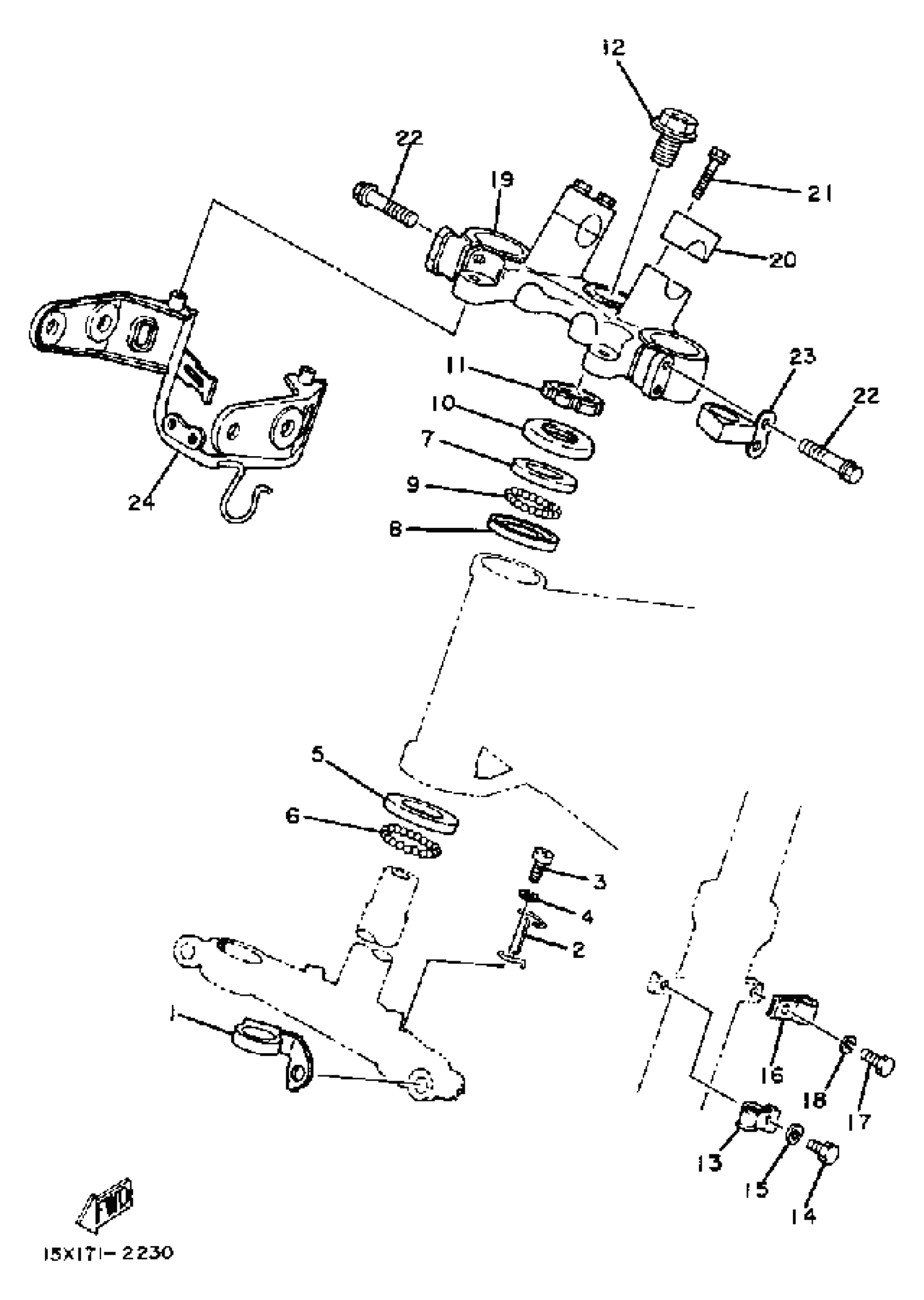

1982 Yamaha XT200 (XT200J) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GUIDE, CABLE

15A-23389-00-00

1
Out of stock

2

. GUIDE, CABLE

3Y1-2331E-00-00

1
Out of stock

3

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

4

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

5

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

6

BALL

93501-04011-00

1
Out of stock

7

RACE, BALL 1

BP2-23411-00-00

1

$8.40

In stock

8

RACE, BALL 2

BP2-23412-00-00

1

$5.71

In stock

9

BALL

93503-16003-00

1

$2.14

In stock

10

COVER, BALL RACE

122-23416-00-00

1

$6.40

In stock

11

NUT

90179-25004-00

1

$20.78

In stock

12

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

13

HOLDER, CABLE 2

3Y1-23319-00-00

1

$4.42

In stock

14

BOLT, HEXAGON

97017-06012-00

1

$2.62

In stock

15

WASHER, SPRING

92907-06100-00

1
Out of stock

16

HOLDER, CABLE 2

3Y1-23319-00-00

1

$4.42

In stock

17

BOLT, HEXAGON

97017-06012-00

1

$2.62

In stock

18

WASHER, SPRING

92907-06100-00

1
Out of stock

19

CROWN, HANDLE

15A-23435-00-98

1
Out of stock

20

HOLDER, HANDLE UPPER

1E6-23441-00-00

—

$22.38

In stock

21

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

22

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

23

HOLDER, CABLE

5Y1-23317-00-00

1
Out of stock

24

STAY, HEADLIGHT (15A-23174-00)

17T-23174-00-00

1
Out of stock
