1977 Yamaha XS400 (XS400D) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1977 Yamaha XS400 (XS400D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

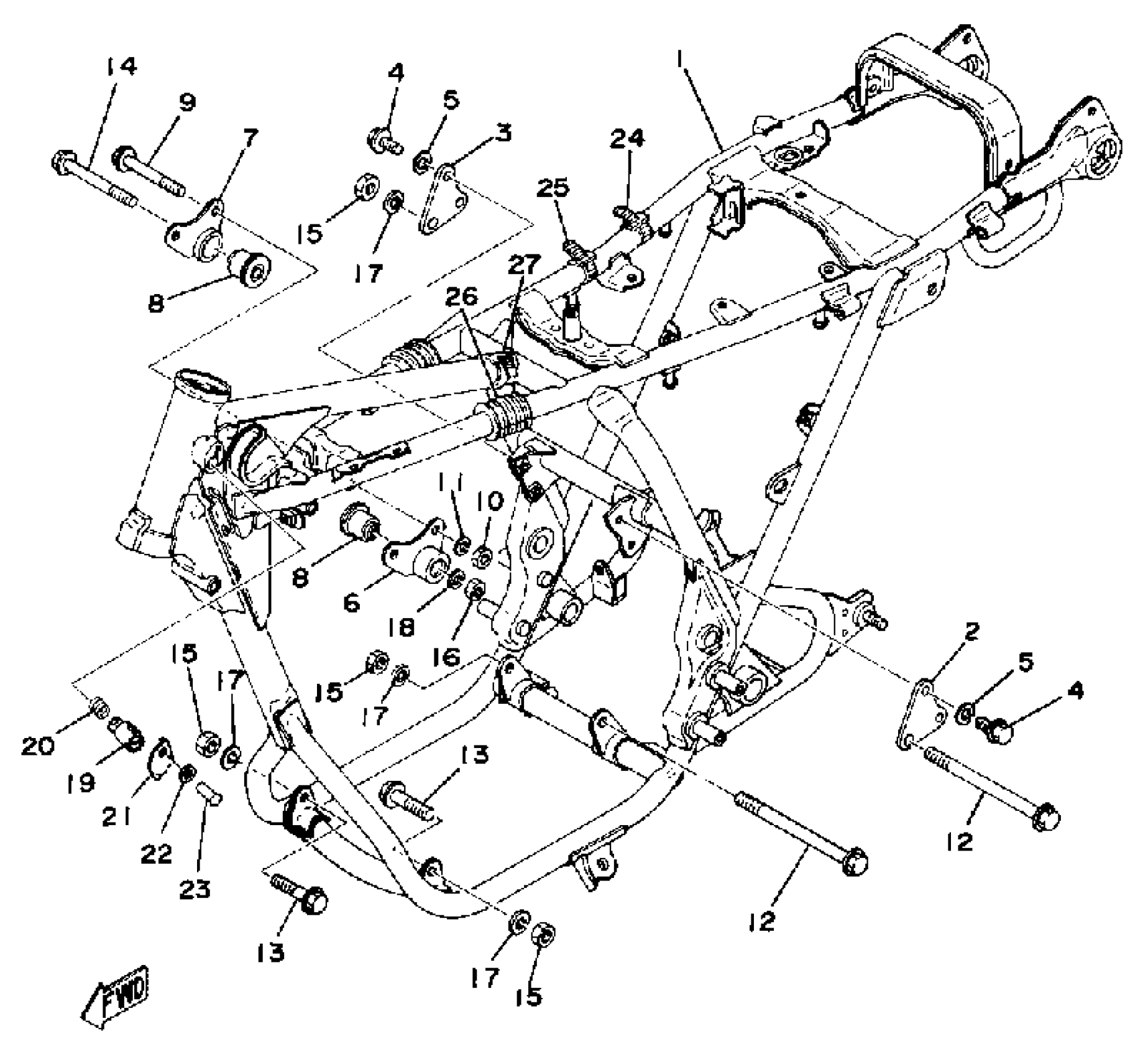

1977 Yamaha XS400 (XS400D) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(2A2-21110-00-33)

1
Out of stock

2

STAY, ENGINE 2

(1L9-21315-00-00)

1
Out of stock

3

STAY, ENGINE 2

(2A2-21315-00-00)

1
Out of stock

4

BOLT, FLANGE(8AB)

95817-08020-00

1

$7.00

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

STAY, ENGINE 3

1L9-21316-01-00

1
Out of stock

7

STAY, ENGINE 4

(1L9-21317-01-00)

1
Out of stock

8

DAMPER, ENG MOUNT 1

1A1-15316-00-00

1
Out of stock

9

BOLT, FLANGE(JN5)

95817-08070-00

1

$3.20

In stock

10

NUT(6L2)

95333-08600-00

1

$3.20

In stock

11

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

12

BOLT, FLANGE

(95821-10145-00)

1
Out of stock

13

BOLT, FLANGE(4GB)

95817-10045-00

1

$4.52

In stock

14

BOLT, WASHER BASED (401)

90105-08120-00

1

$6.26

In stock

15

NUT

90170-10011-00

1

$6.29

In stock

16

NUT(6L2)

95333-08600-00

1

$3.20

In stock

17

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

18

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

19

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

20

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock

21

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

22

WASHER, WAVE

90206-04003-00

1
Out of stock

23

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

24

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

25

BAND

341-26397-01-00

1
Out of stock

26

DAMPER, LOCATING 3

(1L9-24183-00-00)

1
Out of stock

27

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock
