1976 Yamaha XS360 (XS360C) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1976 Yamaha XS360 (XS360C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

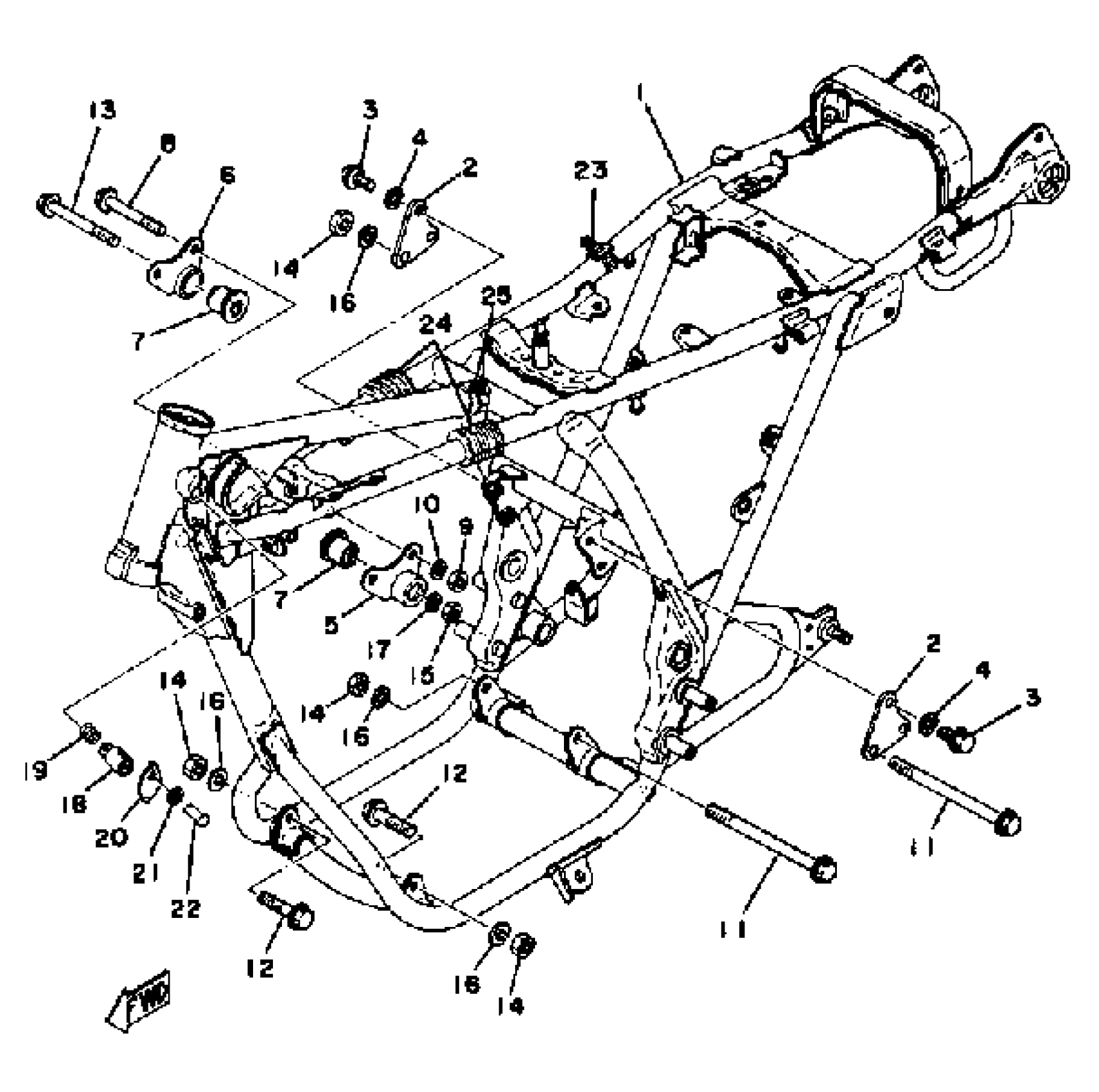

1976 Yamaha XS360 (XS360C) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1L9-21110-00-33)

1
Out of stock

2

STAY, ENGINE 2

(1L9-21315-00-00)

1
Out of stock

3

BOLT, FLANGE(8AB)

95817-08020-00

1

$7.00

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

STAY, ENGINE 3

1L9-21316-01-00

1
Out of stock

6

STAY, ENGINE 4

(1L9-21317-01-00)

1
Out of stock

7

DAMPER, ENG MOUNT 1

1A1-15316-00-00

1
Out of stock

8

BOLT, FLANGE(JN5)

95817-08070-00

1

$3.20

In stock

9

NUT(6L2)

95333-08600-00

1

$3.20

In stock

10

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

11

BOLT, FLANGE

(95821-10145-00)

1
Out of stock

12

BOLT, FLANGE(4GB)

95817-10045-00

1

$4.52

In stock

13

BOLT, WASHER BASED (401)

90105-08120-00

1

$6.26

In stock

14

NUT

90170-10011-00

1

$6.29

In stock

15

NUT(6L2)

95333-08600-00

1

$3.20

In stock

16

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

17

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

18

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

19

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock

20

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

21

WASHER, WAVE

90206-04003-00

1
Out of stock

22

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

24

DAMPER, LOCATING 3

(1L9-24183-00-00)

1
Out of stock

25

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock
