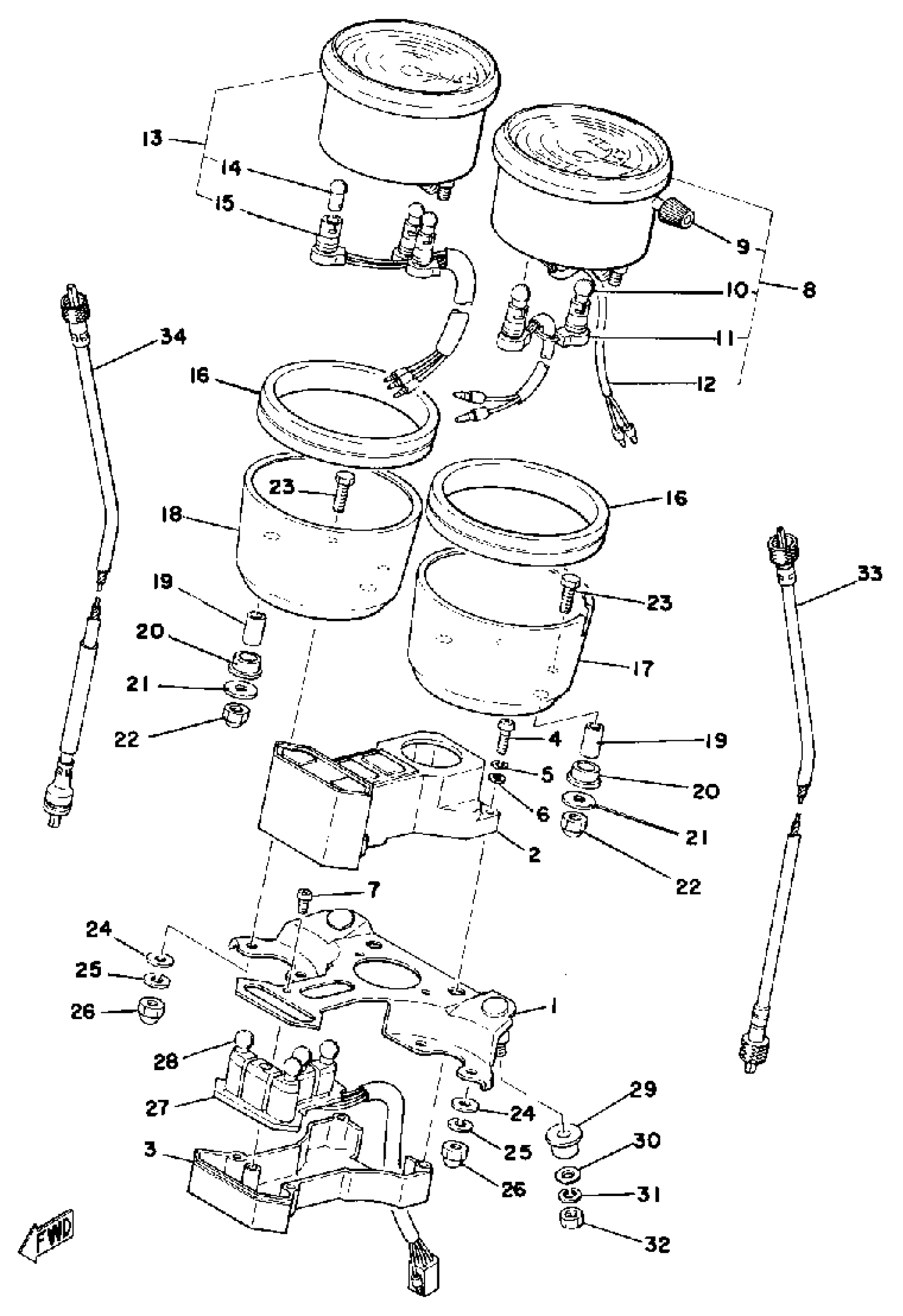

Find the part on the Speedometer Tachometer diagram for your 1977 Yamaha XS360 (XS360_2D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha XS360 (XS360_2D) Speedometer Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, METER

(1L9-83519-01-98)

1
Out of stock

2

PILOT BOX, UPPER

(1J3-83568-71-00)

1
Out of stock

3

PILOT BOX, LOWER

1J3-83569-71-00

1
Out of stock

4

SCREW, PAN HEAD

98517-04020-00

1

$6.18

In stock

5

WASHER(6TA)

92907-04100-00

1

$5.98

In stock

6

WASHER(JF2)

92907-04600-00

1

$1.23

In stock

7

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

8

SPEEDOMETER ASSEMBLY

(1T6-83570-70-00)

1
Out of stock

9

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

10

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

11

SOCKET, METER

(1L9-83536-01-00)

1
Out of stock

12

. SENDER

(1A0-83556-01-00)

1
Out of stock

13

TACHOMETER ASSEMBLY

(1L9-83540-01-00)

1
Out of stock

14

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

15

SOCKET CORD ASSEMBLY

(1L9-83520-01-00)

1
Out of stock

16

DAMPER

1A0-83513-00-00

1
Out of stock

17

COVER, SPEEDOMETER

1A0-83507-00-00

1
Out of stock

18

COVER, TACHOMETER

1A0-83508-00-00

1
Out of stock

19

COLLAR

1A0-83522-00-00

1
Out of stock

20

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

21

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

22

NUT (CROWN)

95303-05800-00

1
Out of stock

23

BOLT

584-83546-00-00

—
Out of stock

24

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

NUT (J17)

95380-06800-00

—

$6.74

In stock

27

SOCKET CORD ASSEMBLY

(1L9-83509-71-00)

1
Out of stock

28

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

29

BUSH, SOLID

(90381-08024-00)

1
Out of stock

30

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

33

SPEEDOMETER CABLE ASSY

2A6-83550-10-00

1
Out of stock

34

TACHOMETER CABLE ASSY

1L9-83560-01-00

1
Out of stock
