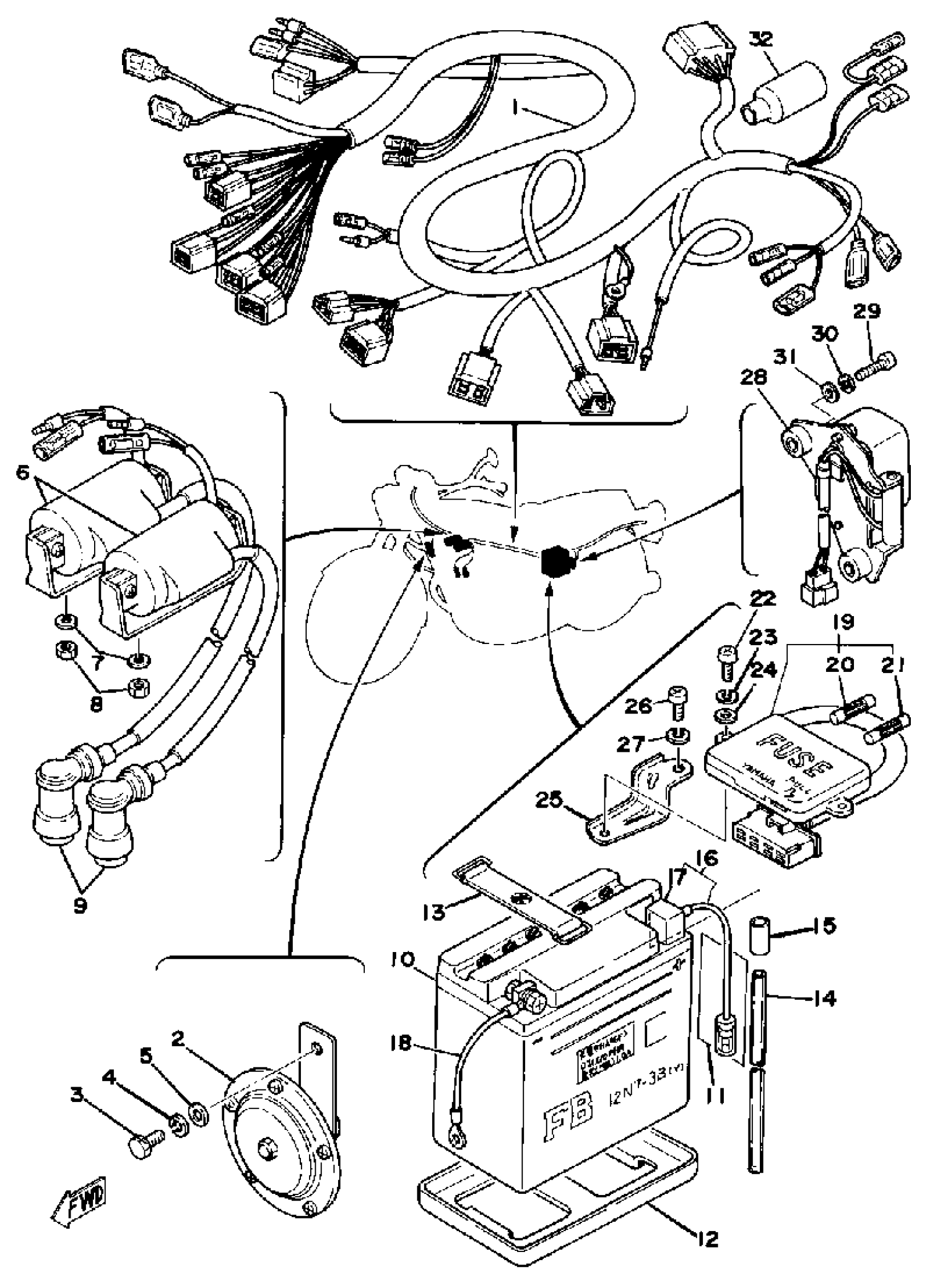

1977 Yamaha XS360 (XS360_2D) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1977 Yamaha XS360 (XS360_2D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha XS360 (XS360_2D) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSEMBLY

(1T6-82590-60-00)

1
Out of stock

2

HORN

4L0-83371-30-00

1
Out of stock

3

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

IGNITION COIL ASSEMBLY

1L9-82310-51-00

1
Out of stock

7

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

8

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

9

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

10

BATTERY

165-82210-79-00

1
Out of stock

11

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

12

SEAT, BATTERY

(1L9-82122-00-00)

1
Out of stock

13

BAND, BATTERY

26L-82131-00-00

1

$7.05

In stock

14

HOSE

(90445-08331-00)

1
Out of stock

15

BUSH, SPEC''L NYLON

(90386-07043-00)

1
Out of stock

16

WIRE, PLUS LEAD

(1E7-82115-00-00)

1
Out of stock

16

WIRE, SUB-LEAD

J42-82318-00-00

1

$4.15

In stock

17

COVER, LEAD WIRE

(1E7-82119-00-00)

1
Out of stock

18

WIRE, EARTH LEAD

5F7-82519-00-00

1
Out of stock

19

FUSE BOX ASSEMBLY

1L9-82170-00-00

1
Out of stock

20

FUSE

1A0-82161-00-00

—
Out of stock

21

FUSE

1A0-82151-00-00

—
Out of stock

22

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

23

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

24

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

25

STAY, FUSE BOX

(1L9-82171-10-00)

1
Out of stock

26

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

27

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

28

VOLTAGE REGULATOR ASSEMBLY

1L9-81910-50-00

1
Out of stock

29

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

32

COVER, CONNECTER

(306-82599-00-00)

1
Out of stock
← Contact Breaker Governor Electrical 2 →
