1972 Yamaha XS2 (XS2) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1972 Yamaha XS2 (XS2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

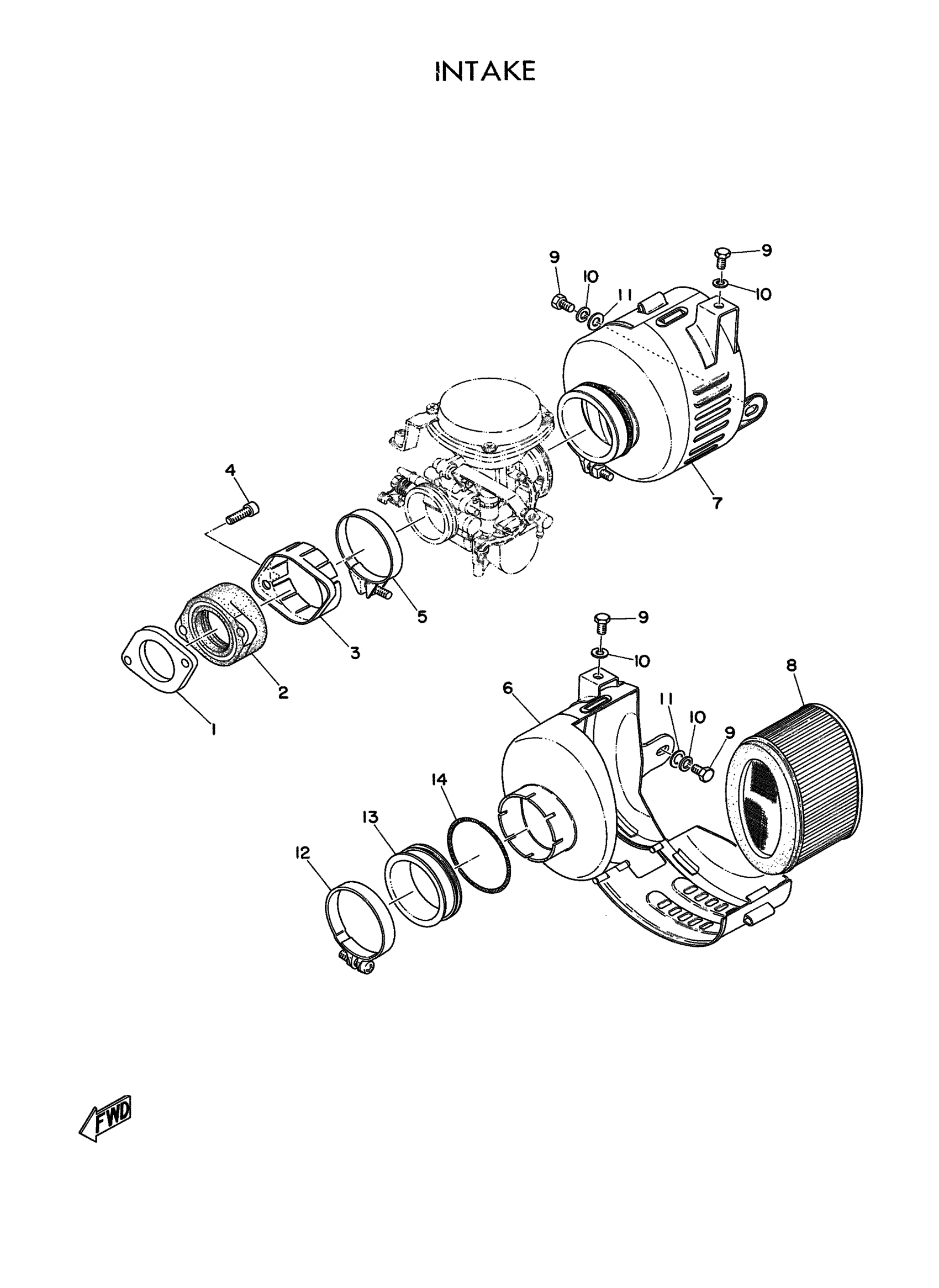

1972 Yamaha XS2 (XS2) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GASKET, JOINT

256-13556-11-00

1

$20.60

In stock

2

JOINT, CARBURETOR

256-13565-00-00

1
Out of stock

3

COVER,JOINT

256-13564-00-00

—

$14.12

In stock

4

BOLT,SOCKET

91317-06020-00

—

$2.11

In stock

5

HOSE CLAMP ASSY

90450-58002-00

1

$15.11

In stock

6

CASE, AIR CLEANER 1

(256-14411-00-00)

1
Out of stock

6

CASE, AIR CLEANER 1

(306-14411-00-00)

1
Out of stock

7

CASE, AIR CLEANER 2

(256-14421-00-00)

1
Out of stock

7

CASE, AIR CLEANER 2

(306-14421-00-00)

1
Out of stock

8

ELEMENT, AIR CLNR

256-14451-00-00

1
Out of stock

8

ELEMENT, AIR CLNR

306-14451-00-00

1
Out of stock

9

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

WASHER, PLATE (371)

90201-06431-00

1
Out of stock

12

HOSE CLAMP ASSY

90450-62006-00

1

$10.77

In stock

13

JOINT, AIR CLNR 1

341-14453-00-00

1
Out of stock

14

SPRING, TENSION (256-14487-00)

90506-06006-00

1
Out of stock
