1981 Yamaha XJ750R (XJ750RH) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1981 Yamaha XJ750R (XJ750RH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

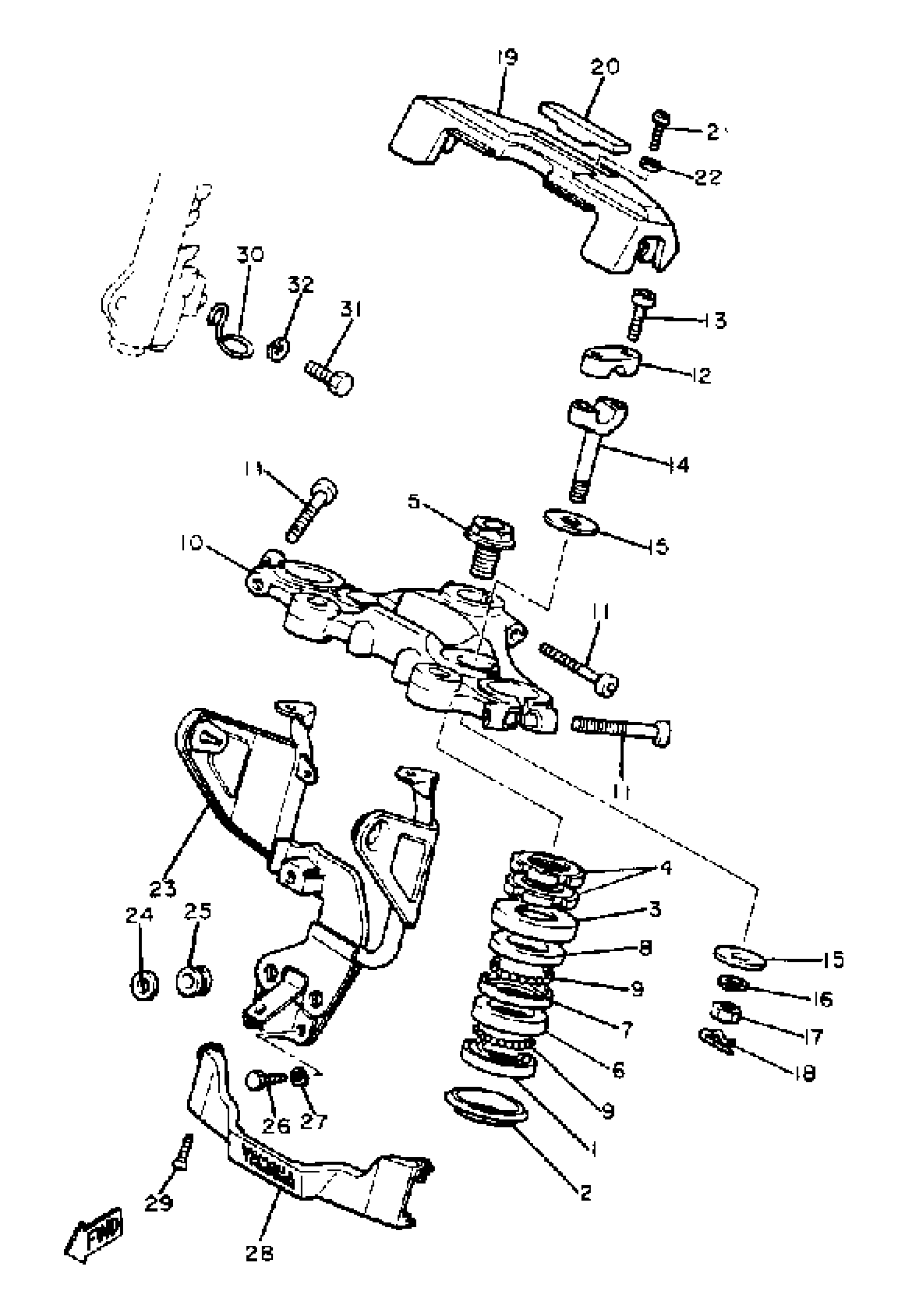

1981 Yamaha XJ750R (XJ750RH) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

256-23411-00-00

1
Out of stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

COVER, BALL RACE

136-23415-00-00

1

$7.71

In stock

4

NUT

90179-25004-00

1

$20.78

In stock

5

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

6

RACE, BALL2

256-23412-00-00

—

$35.19

In stock

7

RACE, BALL3

256-23413-00-00

—

$35.19

In stock

8

RACE, BALL4

256-23414-00-00

—

$51.94

In stock

9

BALL

93501-04011-00

1
Out of stock

10

CROWN, HANDLE

5G2-W2341-00-98

1
Out of stock

11

BOLT, SOCKET

91317-08045-00

—

$6.82

In stock

12

HOLDER, HANDLE UPR

360-23441-01-98

1
Out of stock

13

BOLT, SOCKET

91317-08020-00

1

$2.34

In stock

14

HOLDER, HANDLE LWR

5G2-23442-00-98

1
Out of stock

15

WASHER, PLATE (3J6)

90201-100A1-00

1

$6.71

In stock

16

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

17

NUT (682)

95380-10700-00

1

$5.78

In stock

18

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

19

COVER, UPPER

5G2-26213-00-00

1
Out of stock

20

CAP, HANDLEBAR CVR

5G2-26216-00-00

1
Out of stock

21

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

22

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

23

STAY, HEADLIGHT

5G2-23174-01-00

1
Out of stock

24

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

25

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

26

BOLT, HEXAGON

97017-06030-00

—

$3.00

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

EMBLEM

5G2-23395-01-00

1
Out of stock

29

SCREW(617)

98780-05012-00

—

$3.03

In stock

30

HOLDER, CABLE 1

4H3-23318-00-00

1
Out of stock

31

BOLT, HEXAGON

97017-06012-00

—

$2.62

In stock

32

WASHER, SPRING

92907-06100-00

—
Out of stock
