1982 Yamaha XJ750 (XJ750J) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1982 Yamaha XJ750 (XJ750J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

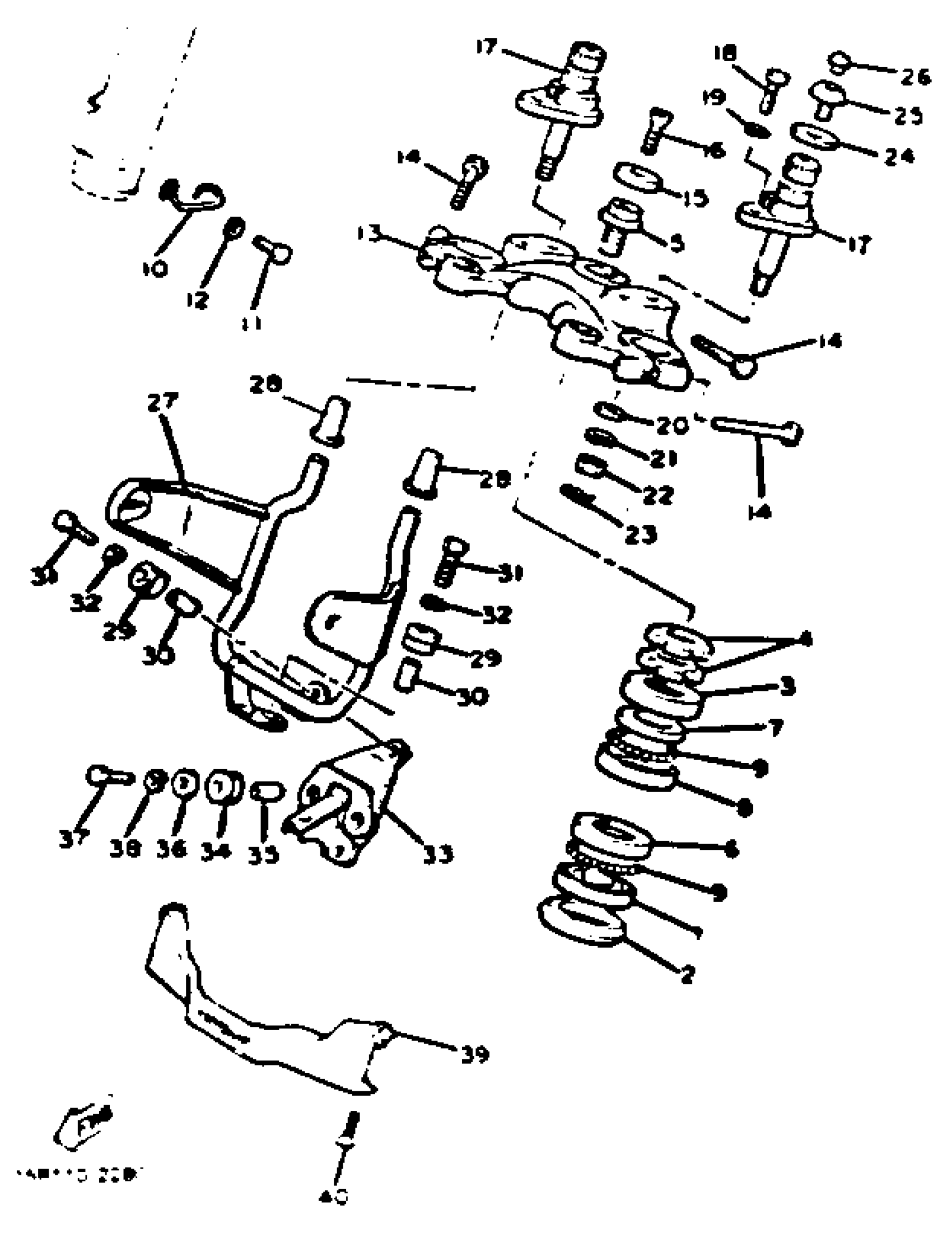

1982 Yamaha XJ750 (XJ750J) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

256-23411-00-00

1
Out of stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

COVER, BALL RACE

136-23415-00-00

1

$7.71

In stock

4

NUT

90179-25004-00

1

$20.78

In stock

5

BOLT

90109-14602-00

1
Out of stock

6

RACE, BALL2

256-23412-00-00

—

$35.19

In stock

7

RACE, BALL3

256-23413-00-00

—

$35.19

In stock

8

RACE, BALL4

256-23414-00-00

—

$51.94

In stock

9

BALL

93501-04011-00

1
Out of stock

10

HOLDER, CABLE 1

4H3-23318-00-00

1
Out of stock

11

BOLT (661)

97013-06012-00

1

$4.71

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

CROWN, HANDLE

15R-23435-00-98

1
Out of stock

14

BOLT, SOCKET

91317-08045-00

1

$6.82

In stock

15

WASHER

15R-26129-00-00

1
Out of stock

16

SCREW, FLAT

98707-06012-00

—

$6.18

In stock

17

HOLDER, HANDLE LWR

10M-23442-00-98

1
Out of stock

18

BOLT (682)

97013-08025-00

—

$6.80

In stock

19

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

20

WASHER(6TA)

92907-10600-00

—
Out of stock

21

WASHER(6TA)

92907-10100-00

—

$6.18

In stock

22

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

23

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

24

WASHER, PLATE

90201-080F2-00

1
Out of stock

25

BOLT, HANDLEBAR 1

10L-26116-00-00

1
Out of stock

26

CAP, BOLT

10L-23469-00-00

—
Out of stock

27

STAY, HEADLIGHT

15R-23174-00-00

1
Out of stock

28

DAMPER 1

11H-2317J-00-00

1
Out of stock

29

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

30

COLLAR

90387-06158-00

—

$6.17

In stock

31

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

32

WASHER, SPRING

92907-06100-00

—
Out of stock

33

STAY, FLASHER

15R-23327-00-00

1
Out of stock

34

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

35

COLLAR

90387-06158-00

—

$6.17

In stock

36

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

37

BOLT, HEXAGON

97017-06030-00

—

$3.00

In stock

38

WASHER, SPRING

92907-06100-00

—
Out of stock

39

EMBLEM

5G2-23395-01-00

1
Out of stock

40

SCREW(617)

98780-05012-00

—

$3.03

In stock
