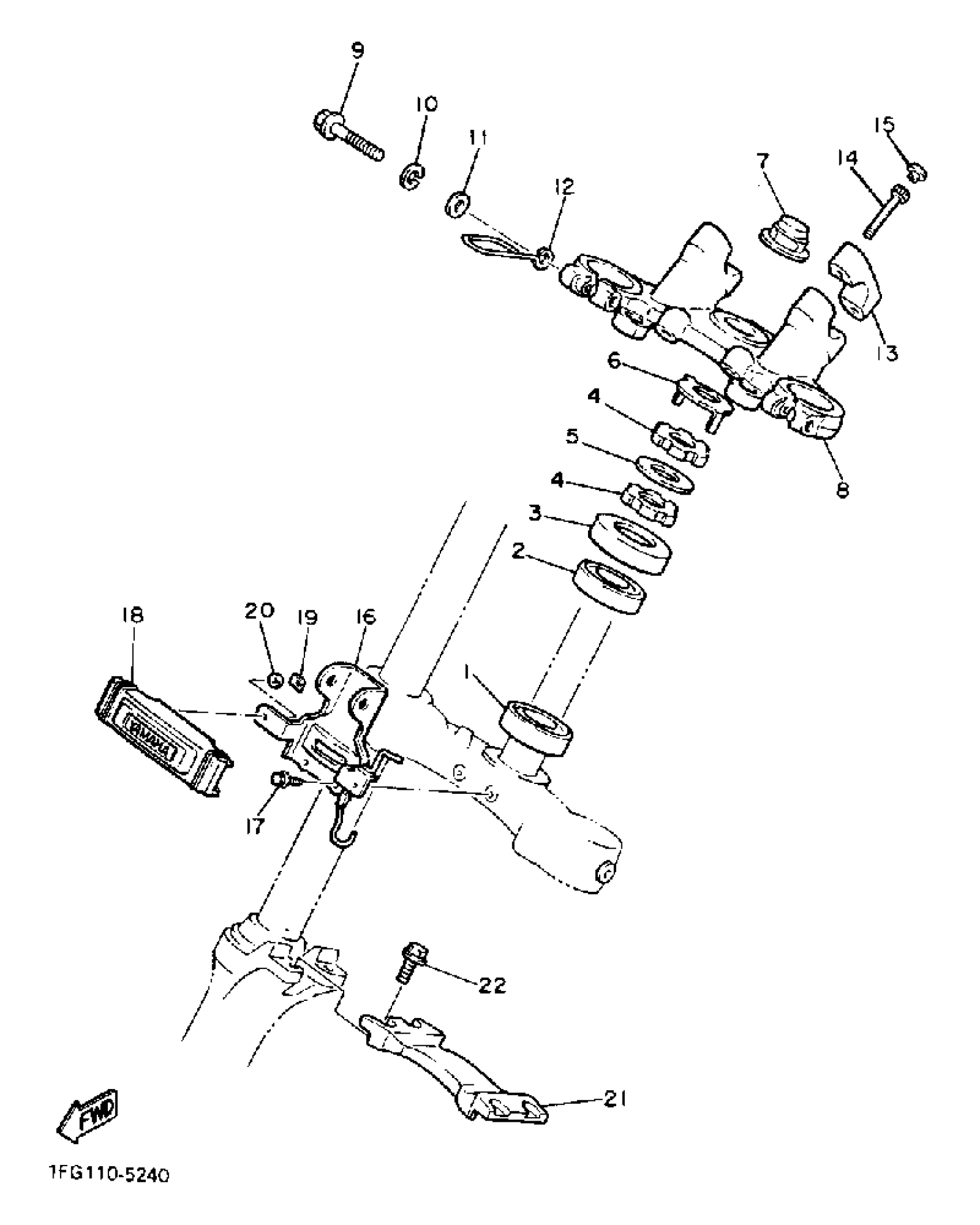

1986 Yamaha Maxim CA (XJ700SC) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha Maxim CA (XJ700SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1986 Yamaha Maxim CA (XJ700SC) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$60.13

In stock

2

BRG, TAPERED ROLLER (409)

93332-00001-00

1
Out of stock

3

COVER, BALL RACE 1

1J7-23415-00-00

1

$6.43

In stock

4

NUT

90179-25004-00

1

$20.78

In stock

5

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

6

WASHER, SPECIAL

26H-23418-01-00

1

$12.68

In stock

7

NUT, CROWN(4FM)

90176-22081-00

1
Out of stock

8

CROWN, HANDLE

1AA-23435-00-38

1
Out of stock

9

BOLT, FLANGE (3JPE)

95024-08045-00

1

$6.80

In stock

10

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

11

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

12

HOLDER, CABLE

42X-23317-01-00

1
Out of stock

13

HOLDER, HANDLE UPPER

4H7-23441-01-38

—
Out of stock

14

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

15

PLUG(42X)

90338-08163-00

1
Out of stock

16

STAY, HEADLIGHT

1FG-23174-00-00

1
Out of stock

17

BOLT, FLANGE(3DM)

95024-06020-00

—
Out of stock

18

COVER, OUTER 1 (90467-10041)

1AA-23122-00-00

1
Out of stock

19

NUT SPRING 116283170100

90183-04005-00

—

$0.74

In stock

20

WASHER PLATE 174283160000

90202-04003-00

—

$6.69

In stock

21

BRACE, FORK

42X-2313A-00-00

1
Out of stock

22

BOLT, FLANGE(2UJ)

95024-08020-00

—

$6.68

In stock
