1985 Yamaha Maxim CA (XJ700NC) Electrical 2 Diagram

← All diagrams

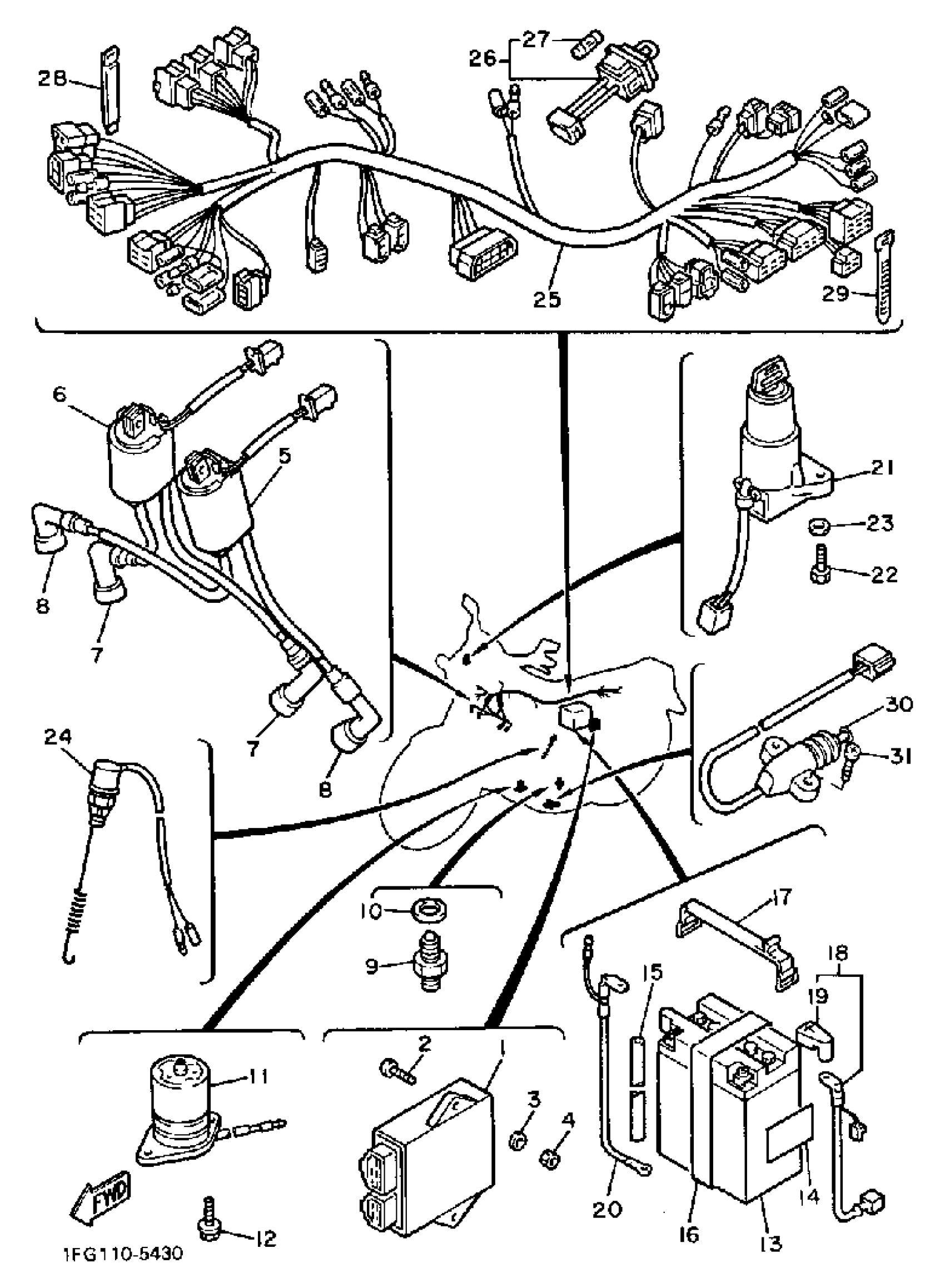

Find the part on the Electrical 2 diagram for your 1985 Yamaha Maxim CA (XJ700NC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1985 Yamaha Maxim CA (XJ700NC) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

IGNITOR UNIT ASSEMBLY 1

1FG-82305-10-00

1
Out of stock

2

UNAVAILABLE IN PRICE BOOK (92502-06016-00)

92503-06016-00

1
Out of stock

3

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

4

NUT(650)

95380-06700-00

1

$6.17

In stock

5

IGNITION COIL ASSY

1AA-82310-09-00

1
Out of stock

6

IGNITION COIL ASSY

1AA-82310-09-00

1
Out of stock

7

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

8

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

9

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

10

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

11

OIL LEVEL GAUGE ASSY

4H7-85720-02-00

—
Out of stock

12

BOLT, WASHER BASED(JA9)

90105-06696-00

1

$6.29

In stock

13

YB14LA2 YUASA BATTERY

YB1-4LA20-00-00

1
Out of stock

14

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

15

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

16

BAND, BATTERY

1UA-82124-00-00

1
Out of stock

17

BAND, BATTERY

4J2-82131-01-00

—

$24.15

In stock

18

WIRE, PLUS LEAD

1TX-82115-00-00

1
Out of stock

19

. COVER, LEAD WIRE

4X7-82119-00-00

1
Out of stock

20

WIRE, MINUS LEAD

1AA-82116-00-00

1
Out of stock

21

MAIN SWITCH STEERING LOCK

42X-82501-50-00

1
Out of stock

22

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

23

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

24

STOP SWITCH ASSY

5R2-82530-03-00

—
Out of stock

25

WIRE HARNESS ASSEMBLYASSY

1FG-82590-00-00

1
Out of stock

26

FUSE HOLDER ASSEMBLY

3H5-82150-00-00

1
Out of stock

27

FUSE (12V 30A)

2H7-82151-00-00

—

$2.75

In stock

28

BAND

341-26397-01-00

1
Out of stock

29

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

30

SWITCH,SIDE STAND

1AA-82566-01-00

1
Out of stock

31

SCREW, FLAT

98707-05016-00

—

$5.60

In stock
