1981 Yamaha XJ650L (XJ650LH) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 1981 Yamaha XJ650L (XJ650LH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

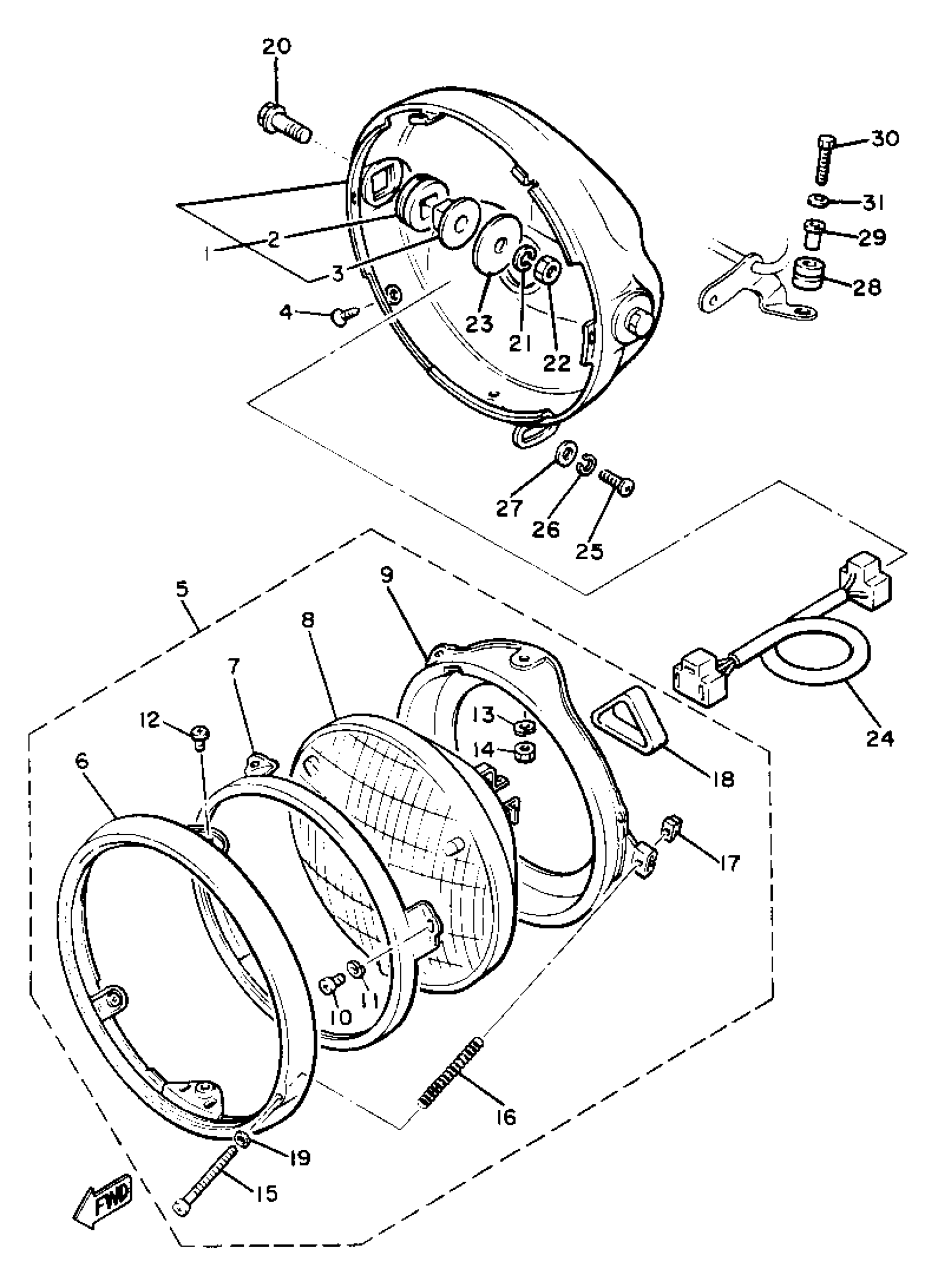

1981 Yamaha XJ650L (XJ650LH) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY ASSEMBLY

3J6-84330-00-6G

1
Out of stock

2

DAMPER, HEAD LAMP

584-84345-60-00

1
Out of stock

3

COLLAR 2

584-84338-60-00

1
Out of stock

4

SCREW, OVAL HEAD (1A0)

90152-05005-00

1

$2.82

In stock

5

HEADLIGHT UNIT ASSEMBLY

4W5-84310-60-00

1
Out of stock

6

RIM, HEAD LAMP

341-84315-40-00

1
Out of stock

7

RING, RETAINING

2F9-84395-00-00

1
Out of stock

8

. LENS ASSEMBLY

341-84320-60-00

1
Out of stock

9

RING, MOUNTING

2F9-84394-00-00

—
Out of stock

10

SCREW, PAN HEAD (713)

98580-04008-00

1

$4.54

In stock

11

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

12

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

13

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

14

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

15

SCREW, PANHEAD (4G7)

98580-04055-00

—

$7.02

In stock

16

SPRING, ADJUST

341-84332-60-00

—

$8.54

In stock

17

NUT, ADJUST

198-84334-60-00

—

$6.43

In stock

18

. COVER, SOCKET

341-84397-61-00

1
Out of stock

19

WASHER,SPECIAL

233-84127-60-00

—

$2.78

In stock

20

BOLT, SMALL FLANGE

95027-08030-00

—
Out of stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

22

NUT(6L2)

95333-08600-00

—

$3.20

In stock

23

WASHER

90209-08008-00

—
Out of stock

24

CORD, HEADLIGHT

2H7-84359-00-00

1
Out of stock

25

SCREW, PAN HEAD(3TJ)

98507-06016-00

—

$2.43

In stock

26

WASHER, SPRING

92907-06100-00

—
Out of stock

27

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

28

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

29

COLLAR

90387-06158-00

—

$6.17

In stock

30

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

31

WASHER(6TA)

92907-06600-00

—

$0.78

In stock
