1981 Yamaha XJ650 (XJ650H) Crankcase Cover Diagram

← All diagrams

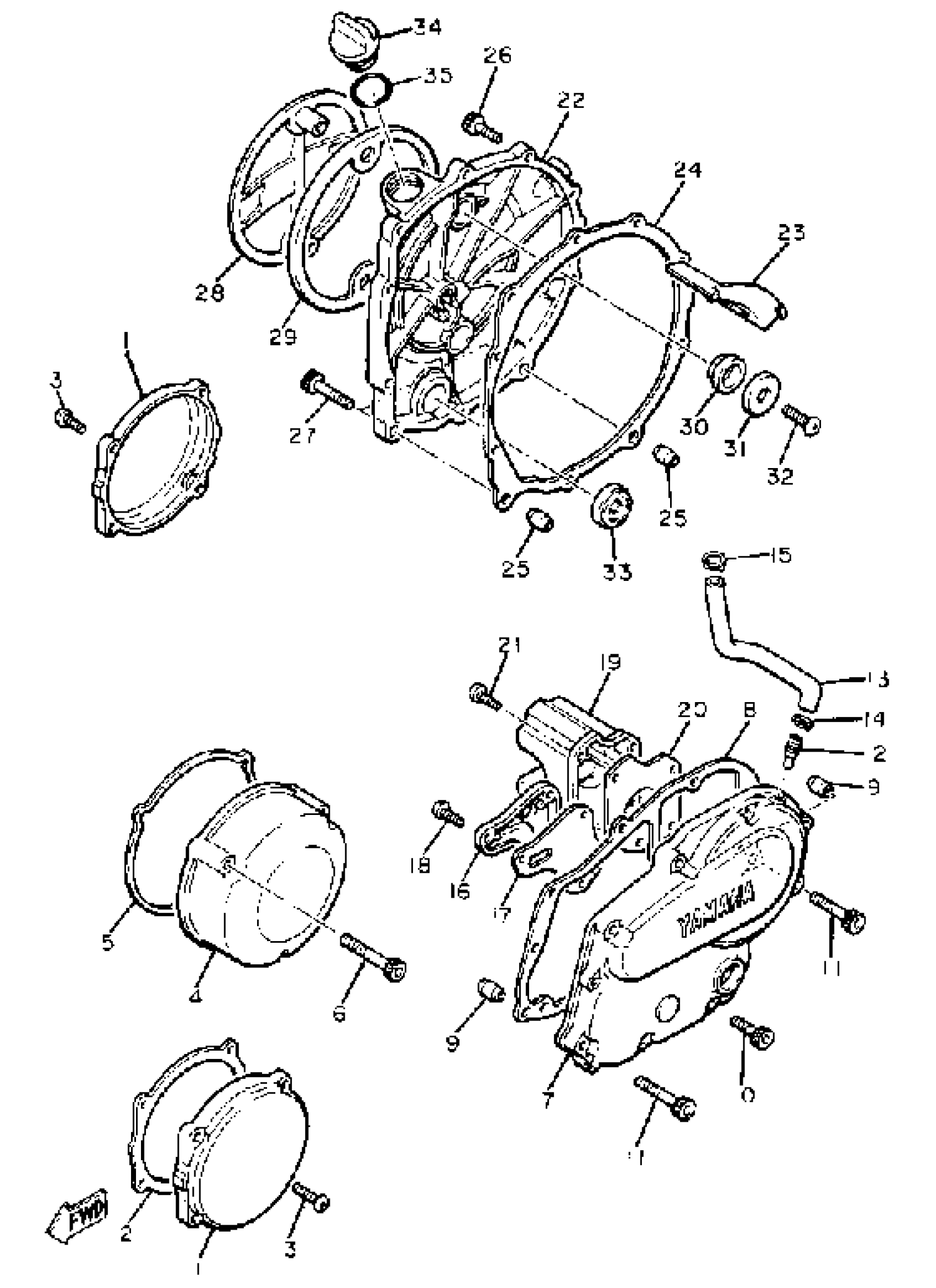

Find the part on the Crankcase Cover diagram for your 1981 Yamaha XJ650 (XJ650H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XJ650 (XJ650H) Crankcase Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, OIL PUMP

4L6-15416-01-00

1
Out of stock

2

GASKET, OIL PUMP COVER 1

4BB-15456-00-00

1

$10.65

In stock

3

SCREW, BIND (J17)

98980-06020-00

1

$6.68

In stock

4

COVER, GENERATOR

4H7-15415-00-00

1
Out of stock

5

GASKET 1

4BB-15455-00-00

1

$22.58

In stock

6

BOLT, SOCKET

91314-06070-00

1

$6.68

In stock

7

COVER, CRANKCASE L

5N8-15411-00-00

1
Out of stock

8

GASKET, CRANKCASE COVER 1

4BB-15451-00-00

1

$30.35

In stock

9

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

10

BOLT,SOCKET HEAD

91314-06025-00

1

$6.68

In stock

11

BOLT, SOCKET

91314-06040-00

1
Out of stock

12

PIPE, BREATHER 2

371-11167-01-00

1

$10.35

In stock

13

PIPE, BREATHER 1

4H7-11166-01-00

1
Out of stock

14

CLIP (371)

90467-14015-00

1

$7.51

In stock

15

CLIP

90468-08104-00

1

$2.72

In stock

16

BREATHER 1

(4H7-15346-00-00)

1
Out of stock

17

GASKET

4BB-15457-00-00

—

$12.69

In stock

18

SCREW, PAN

98507-06014-00

—

$6.18

In stock

19

BREATHER 2

4H7-15347-01-00

—

$41.57

In stock

20

GASKET

4BB-15467-00-00

—

$8.80

In stock

21

SCREW, PAN

98507-06014-00

—

$6.18

In stock

22

COVER, CRANKCASE R

4H7-15421-02-00

1
Out of stock

23

COVER, OIL PUMP

4H7-15412-01-00

1
Out of stock

24

GASKET, CRANKCASE COVER 2

4BB-15461-00-00

—

$26.34

In stock

25

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

26

BOLT,SOCKET HEAD

91314-06025-00

1

$6.68

In stock

27

BOLT, SOCKET

91314-06040-00

1
Out of stock

28

COVER, CAP

5G2-15417-00-00

1
Out of stock

29

RING, RUBBER

4H7-15449-00-00

1
Out of stock

30

GROMMET

4H7-15486-00-00

—
Out of stock

31

WASHER (4H7)

90209-06096-00

—
Out of stock

32

SCREW, PAN

98507-06014-00

—

$6.18

In stock

33

GAUGE, LEVEL

2H7-15361-00-00

—

$84.99

In stock

34

PLUG, OIL

2H7-15363-00-00

—
Out of stock

35

O-RING(1KT)

93210-27778-00

—

$6.89

In stock
