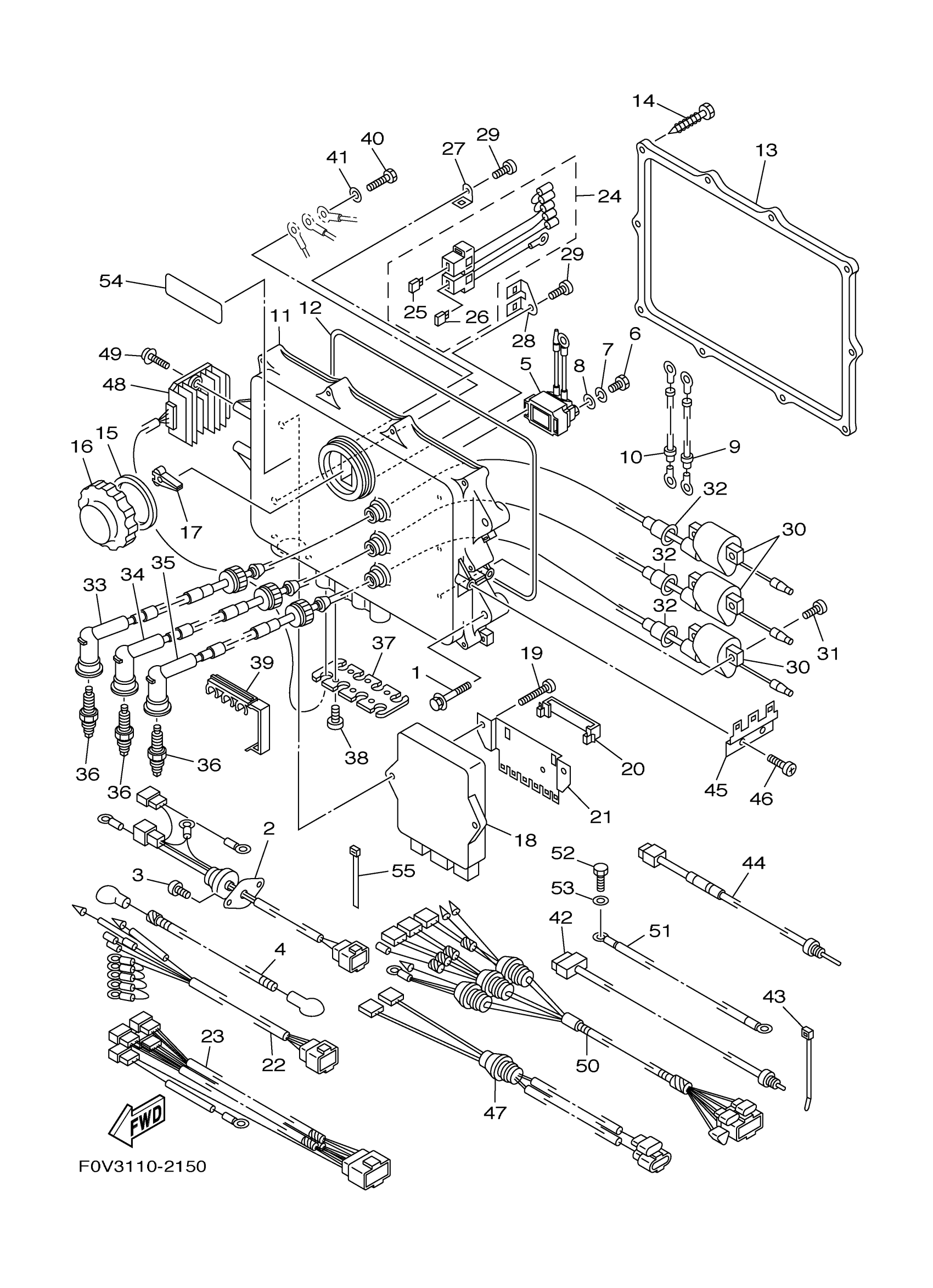

Find the part on the Electrical 1 diagram for your 2002 Yamaha XA1200AA F0V3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2002 Yamaha XA1200AA F0V3 Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOLT, WITH WASHER

90119-08856-00

1

$5.77

In stock

2

LEAD WIRE ASSY

66V-81315-00-00

1

$215.99

In stock

3

SCREW, TAPPING

97780-60425-00

1
Out of stock

4

WIRE, LEAD

66V-82117-00-00

1

$125.99

In stock

5

STARTER RELAY ASSY

68N-81940-00-00

1

$114.49

In stock

6

BOLT

97085-06010-00

1

$1.26

In stock

7

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

8

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

9

WIRE, LEAD

66V-82117-10-00

1

$105.99

In stock

10

WIRE, LEAD

66V-82117-10-00

1

$105.99

In stock

11

HOUSING

66V-8552A-00-00

1

$219.98

In stock

12

GASKET, TERMINAL

66V-81921-00-00

1

$23.49

In stock

13

COVER, CASE

66V-8552E-00-00

1

$81.99

In stock

14

SCREW, TAPPING

97780-60430-00

1

$3.66

In stock

15

. GASKET

66V-81844-00-00

1

$9.22

In stock

16

. CAP

66V-8132W-00-00

1

$15.99

In stock

17

. PULLER, FUSE

67F-2812A-00-00

1

$4.74

In stock

18

C.D.I. UNIT ASSY

66V-85540-00-00

1

$654.49

In stock

19

SCREW, TAPPING

97780-60530-00

—

$5.54

In stock

20

CLAMP, HARNESS

66V-83919-00-00

1

$6.46

In stock

21

BRACKET 1

66V-83955-00-00

1

$15.99

In stock

22

LEAD WIRE ASSY

66V-85515-00-00

1

$133.99

In stock

23

WIRE, LEAD

66V-83553-00-00

1

$152.99

In stock

24

FUSE HOLDER ASSY

66V-82150-00-00

1
Out of stock

25

FUSE

5JJ-82151-20-00

—

$6.42

In stock

26

. FUSE (10A)

67F-82151-40-00

1

$6.67

In stock

27

STAY, FUSE BOX

66V-82171-00-00

1

$8.45

In stock

28

STAY, FUSE HOLDER

66V-82153-00-00

1

$8.45

In stock

29

—

$2.22

In stock

30

IGNITION COIL ASSY

66V-85570-00-00

1

$145.49

In stock

31

SCREW, TAPPING(65J)

97780-60625-00

1

$2.75

In stock

32

GROMMET

66V-82355-00-00

1
Out of stock

33

HIGH TENSION CORD ASSY 1

66V-82340-01-00

1
Out of stock

34

HIGH TENSION CORD ASSY 1

66V-82340-11-00

1
Out of stock

35

HIGH TENSION CORD ASSY 1

66V-82340-21-00

1
Out of stock

36

BR8ES-11 NGK 4PK

BR8-ES110-00-00

1

$5.09

In stock

37

COVER

66V-85525-00-00

1

$7.38

In stock

38

SCREW, TAPPING

97780-60425-00

1
Out of stock

39

CLAMP, CORD

65U-81317-10-00

1

$7.38

In stock

40

BOLT(GH1)

97080-06012-00

1
Out of stock

41

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

42

THERMOSENSOR ASSY

66V-85790-10-00

1

$127.50

In stock

43

CLAMP

90465-10098-00

1

$2.24

In stock

44

SENSOR, EXT, TEMP.

66V-85881-00-00

1

$283.99

In stock

45

BRACKET

66V-85542-00-00

1

$4.62

In stock

46

—

$2.22

In stock

47

WIRE, SUB LEAD

66V-82509-00-00

1

$129.99

In stock

48

RECTIFIER & REGULATOR ASSY

66V-81960-00-00

1
Out of stock

49

SCREW, TAPPING

97780-60425-00

1
Out of stock

50

EXTENSION, WIRE LEAD

66V-82553-10-00

1

$381.99

In stock

51

WIRE, LEAD 2

66V-82127-00-00

1
Out of stock

52

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

53

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

54

MARK 3

6R7-83623-40-00

1

$7.38

In stock

55

CLAMP(6E8)

90465-13M39-00

—

$4.66

In stock
