1990 Yamaha Wave Runner (WR500D) Fuel Tank Diagram

← All diagrams

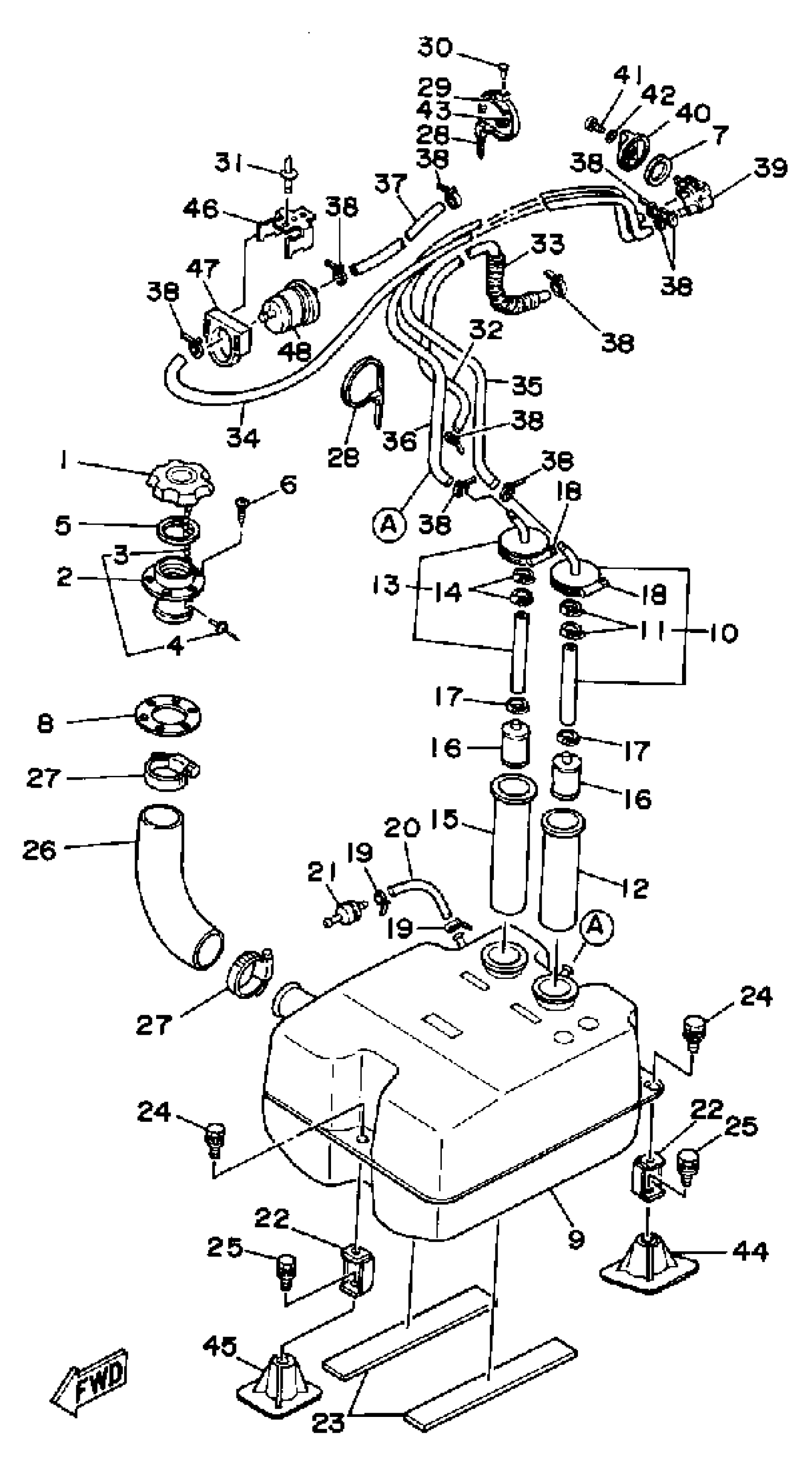

Find the part on the Fuel Tank diagram for your 1990 Yamaha Wave Runner (WR500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1990 Yamaha Wave Runner (WR500D) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP, FUEL FILLER

EU0-67831-32-00

1
Out of stock

2

SOCKET

EU0-W6783-01-00

1
Out of stock

3

. CHAIN BALL

EU0-67835-00-00

1

$5.53

In stock

4

. RIVET, BLIND

90267-40935-00

1

$1.38

In stock

5

PACKING 1

EU0-67832-00-00

1

$9.22

In stock

6

SCREW, FLAT HEAD TAPPING

EU0-U7869-00-00

1
Out of stock

7

NUT

90170-22M11-00

1
Out of stock

8

PACKING, FUEL FILLER

EU0-67834-00-00

1

$25.49

In stock

9

TANK, FUEL

EU0-U7711-01-00

1
Out of stock

10

PIPE, SUCTION 1

EU0-24335-31-00

1
Out of stock

11

BAND, HOSE

90601-11052-00

1

$31.99

In stock

12

PIPE, SUCTION 2

8V0-24336-00-00

1
Out of stock

13

PIPE, SUCTION 1

EU0-24335-01-00

1
Out of stock

14

BAND, HOSE

90601-11052-00

1

$31.99

In stock

15

PIPE, SUCTUIN

813-24336-00-00

—
Out of stock

16

FILTER ASSY

8H5-24560-00-00

1

$11.47

In stock

17

BAND, HOSE

90601-11052-00

1

$31.99

In stock

18

BAND, HOSE 62

90601-162U5-00

1

$6.92

In stock

19

CLAMP

90465-10098-00

1

$2.24

In stock

20

HOSE, AIR VENT 1

EU0-67856-00-00

1
Out of stock

21

CHECK VALVE

EU0-67767-31-00

1

$30.97

In stock

22

FIX FUEL TANK

EU0-67777-03-00

1
Out of stock

23

MAT 2

EU0-U7593-30-00

1
Out of stock

24

BOLT, WITH WASHER

90119-08907-00

1

$5.34

In stock

25

BOLT, WITH WASHER

90119-08903-00

1
Out of stock

26

HOSE, FUEL FILLER

EU0-U7844-00-00

1
Out of stock

27

BAND, HOSE 55

90601-155U4-00

1

$6.62

In stock

28

BAND (EU0)

90601-20009-00

1

$6.46

In stock

29

CLAMP

(90600-92527-00)

1
Out of stock

30

RIVET, BLIND(EU0,USA)

90267-489U9-00

—

$3.32

In stock

31

RIVET, BLIND

90267-48934-00

1
Out of stock

32

HOSE (L1040)

90445-10MA9-00

—

$58.64

In stock

33

TUBE

EU0-67731-00-00

1
Out of stock

34

HOSE (L1700)

90445-10M87-00

1
Out of stock

35

HOSE (L1700)

90445-10M87-00

1
Out of stock

36

HOSE (L1700)

90445-10M87-00

1
Out of stock

37

HOSE (L1040)

90445-10MA9-00

—

$58.64

In stock

38

CLAMP

90465-10098-00

1

$2.24

In stock

39

FUEL COCK ASSY 1

6K8-24500-03-00

1
Out of stock

40

LEVER, COCK

6K8-24524-10-00

1

$10.68

In stock

41

SCREW, PAN HEAD (E56)

98580-04010-00

—

$6.17

In stock

42

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

43

. WASHER, PLAIN

90201-05925-00

1
Out of stock

44

BASE, FUEL TANK 2

EU0-67745-31-00

1
Out of stock

45

BASE, FUEL TANK 1

EU0-67745-01-00

1
Out of stock

46

BRACKET, FUEL FILTER

FN8-67816-00-00

1

$16.99

In stock

47

HOLDER

EU0-67817-00-00

1

$17.99

In stock

48

FILTER ASSY

6K8-24560-21-00

1

$25.83

In stock
