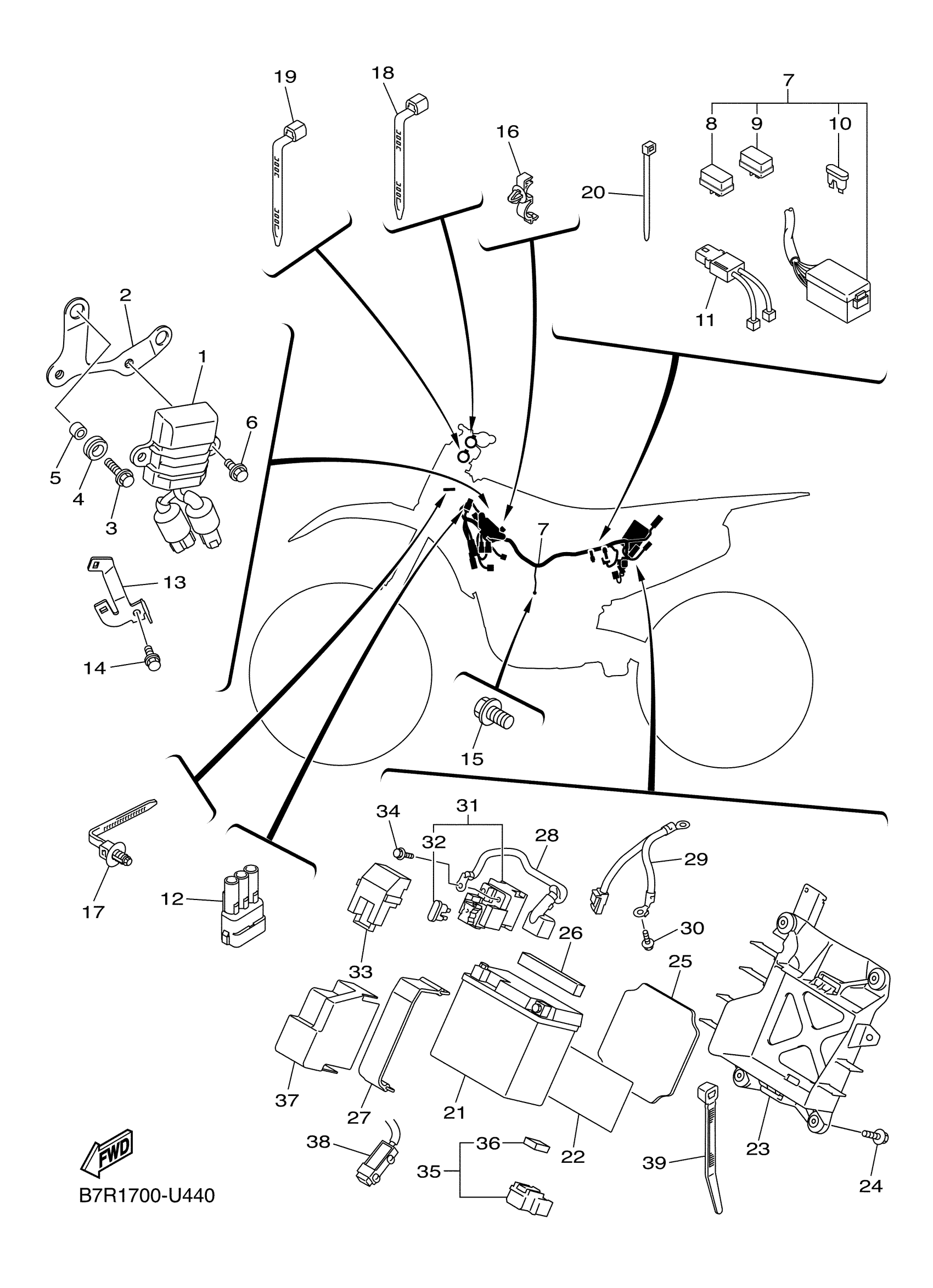

Find the part on the Electrical 2 diagram for your 2020 Yamaha WR250F (WR250FL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2020 Yamaha WR250F (WR250FL) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSY

B7B-81960-00-00

1

$134.63

In stock

2

BRACKET, REGULATOR

B7B-21287-00-00

1

$11.85

In stock

3

BOLT, FLANGE

90105-06219-00

1

$1.75

In stock

4

GROMMET

90480-13025-00

1

$3.08

In stock

5

COLLAR (8H6)

90387-07573-00

1

$7.22

In stock

6

BOLT, FLANGE

90105-06064-00

—

$2.66

In stock

7

WIRE HARNESS ASSY

BAK-82590-10-00

1

$494.99

In stock

8

DIODE ASSY

4WA-81980-00-00

1

$25.93

In stock

9

DIODE ASSY

3WP-81980-00-00

1

$18.85

In stock

10

FUSE (5A)

67F-82151-20-00

1

$6.00

In stock

11

WIRE, SUB LEAD

1SL-82309-00-00

1

$25.75

In stock

12

CONNECTOR

33D-82378-00-00

1

$15.02

In stock

13

PLATE

B7B-82388-00-00

1

$7.91

In stock

14

BOLT, FLANGE

90105-06110-00

1

$6.26

In stock

15

BOLT, FLANGE DEEP RECESS

95E32-06010-00

1

$0.74

In stock

16

CLAMP

90464-17003-00

—

$3.34

In stock

17

CLAMP

90464-30009-00

1

$3.30

In stock

18

CLAMP

90464-25004-00

—

$2.30

In stock

19

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

20

BAND

1UA-82591-00-00

—
Out of stock

21

BATTERY ASSY (YTZ7S(F))

5TJ-82100-01-00

1

$179.77

In stock

22

SEAT, BATTERY

18P-82122-00-00

—

$6.55

In stock

23

BRACKET, BATTERY

B3J-82128-00-00

—

$57.49

In stock

24

BOLT, WITH WASHER

90119-06133-00

—

$4.71

In stock

25

DAMPER

2GB-82176-00-00

—

$3.25

In stock

26

DAMPER

4B5-2174X-00-00

—

$6.38

In stock

27

BAND, BATTERY

8CY-82131-00-00

—

$10.26

In stock

28

WIRE, PLUS LEAD

B7R-82115-00-00

—

$14.77

In stock

29

WIRE, MINUS LEAD

B7R-82116-00-00

—

$16.65

In stock

30

BOLT, FLANGE

90105-06064-00

—

$2.66

In stock

31

STARTER RELAY ASSY

2GB-81940-00-00

—

$45.13

In stock

32

FUSE (12V 15A)

36Y-82151-00-00

—

$4.08

In stock

33

COVER, LEAD WIRE

5SL-82119-10-00

—

$4.06

In stock

34

BOLT, FLANGE

95022-06008-00

—

$6.26

In stock

35

RELAY ASSY (1ST-00)

1ST-81950-00-00

—

$14.94

In stock

36

HOLDER, RELAY

5JJ-81952-00-00

—

$7.95

In stock

37

COVER 1

B7R-8246B-00-00

—

$21.14

In stock

38

RESISTOR ASSY

2GB-82718-00-00

—

$48.32

In stock

39

CLAMP

90465-10098-00

1

$2.24

In stock
