2020 Kawasaki W800 Frame Fittings Diagram

← All diagrams

Find the part on the Frame Fittings diagram for your 2020 Kawasaki W800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

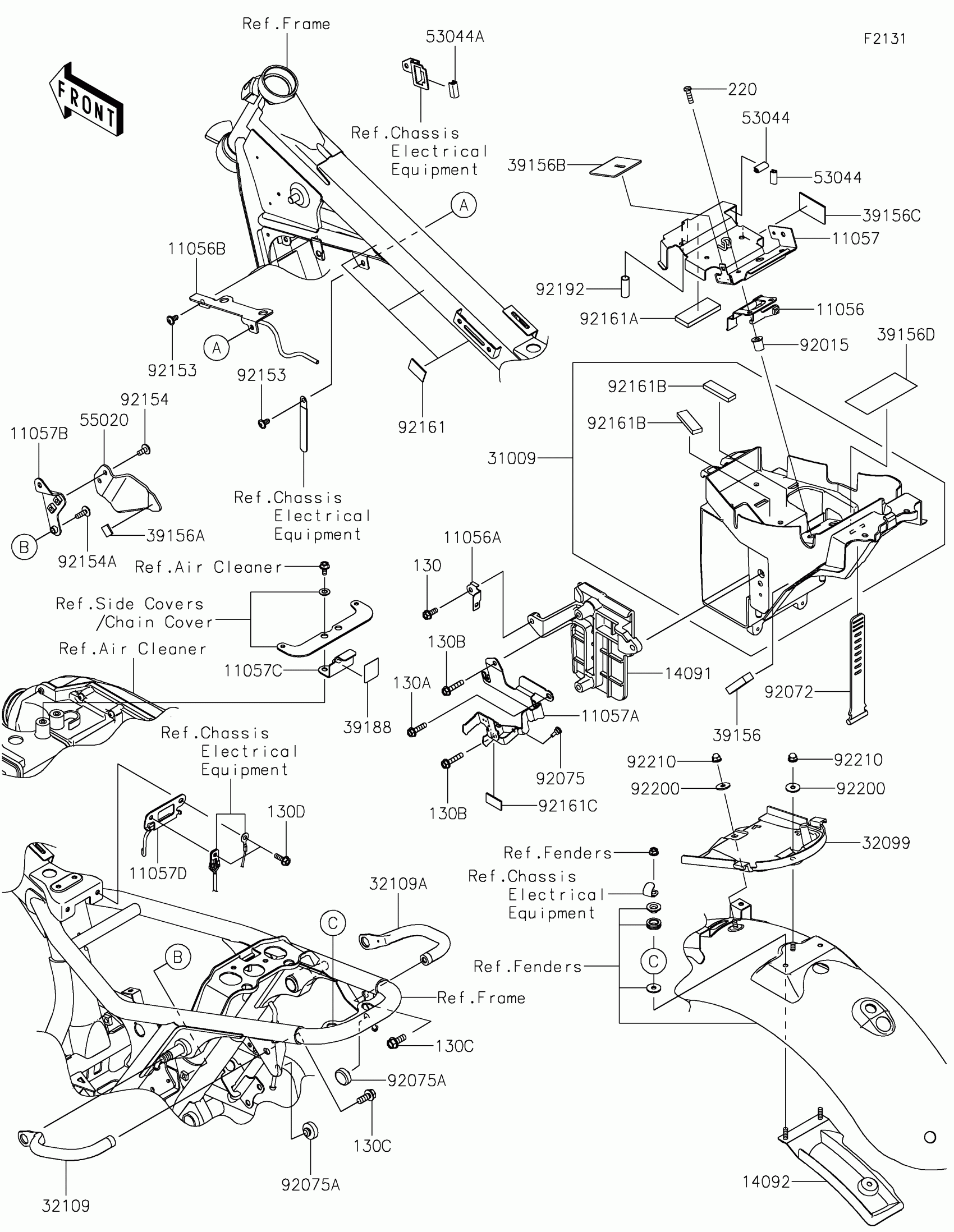

2020 Kawasaki W800 Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

1

$13.86

In stock

11056A

BRACKET

11056-1274

1

$14.14

In stock

11056B

1

$24.15

In stock

11057

BRACKET,ECU

11057-1859

1

$70.00

In stock

11057A

1

$39.72

In stock

11057B

1

$14.00

In stock

11057C

BRACKET,TANK,RR

11057-2995

1

$16.12

In stock

11057D

BRACKET,TANK,RR

11057-2996

1

$37.85

In stock

14091

COVER,BATTERY

14091-0297

1

$127.99

In stock

14092

COVER,RR,HARNESS

14092-0244

1

$33.11

In stock

31009

CASE-COMP-BATTERY

31009-0009

1

$118.73

In stock

32099

CASE,U LOCK

32099-0056

1

$16.53

In stock

32109

GRIP-FRAME,LH

32109-0045

1

$43.26

In stock

32109A

GRIP-FRAME,RH

32109-0046

1

$43.26

In stock

39156

PAD,10X50X15

39156-1726

1

$1.66

In stock

39156A

PAD,15X15X2

39156-2511

1

$0.69

In stock

39156B

PAD,55X55X2

39156-2528

1

$5.93

In stock

39156C

PAD,30X50X2

39156-2531

1

$2.02

In stock

39156D

PAD,100X45X0.21

39156-2551

1

$15.44

In stock

39188

TAPE,27.5X31

39188-0582

1

$7.32

In stock

53044

TRIM,L=22

53044-0681

1

$5.10

In stock

53044A

TRIM,L=22

53044-7503

1

$7.69

In stock

55020

GUARD,BRAKE SWITCH

55020-2280

1

$42.71

In stock

92015

NUT

92015-1700

1

$6.82

In stock

92072

BAND,TOOL

92072-0149

1

$9.92

In stock

92075

DAMPER,6X10X15

92075-1808

1

$1.24

In stock

92075A

DAMPER,9X24X14

92075-281

1

$4.93

In stock

92153

BOLT,SOCKET,6X12

92153-1617

1

$1.20

In stock

92154

BOLT,SOCKET,6X14

92154-0907

1

$1.68

In stock

92154A

BOLT,SOCKET,6X18

92154-2438

1

$1.86

In stock

92161

DAMPER,30X20X2

92161-0833

1

$1.44

In stock

92161A

DAMPER

92161-0903

1

$1.66

In stock

92161B

DAMPER,15X50X6

92161-0905

1

$1.10

In stock

92161C

DAMPER,15X30X2

92161-1394

1

$1.10

In stock

92192

TUBE,7X8X50

92192-1005

1
Out of stock

92200

WASHER,6.5X20X1.6

92200-2231

1

$2.37

In stock

92210

NUT,CAP,6MM

92210-0322

1
Out of stock

130

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

130A

BOLT-FLANGED,6X25

130BA0625

1

$1.01

In stock

130B

BOLT-FLANGED,6X30

130BA0630

1

$1.31

In stock

130C

BOLT-FLANGED,8X20

130BA0820

1

$3.27

In stock

130D

BOLT-FLANGED,6X18

130BB0618

1

$1.54

In stock

220

1

$4.61

In stock
