2001 Yamaha V-MAX 500 (VX500F) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2001 Yamaha V-MAX 500 (VX500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

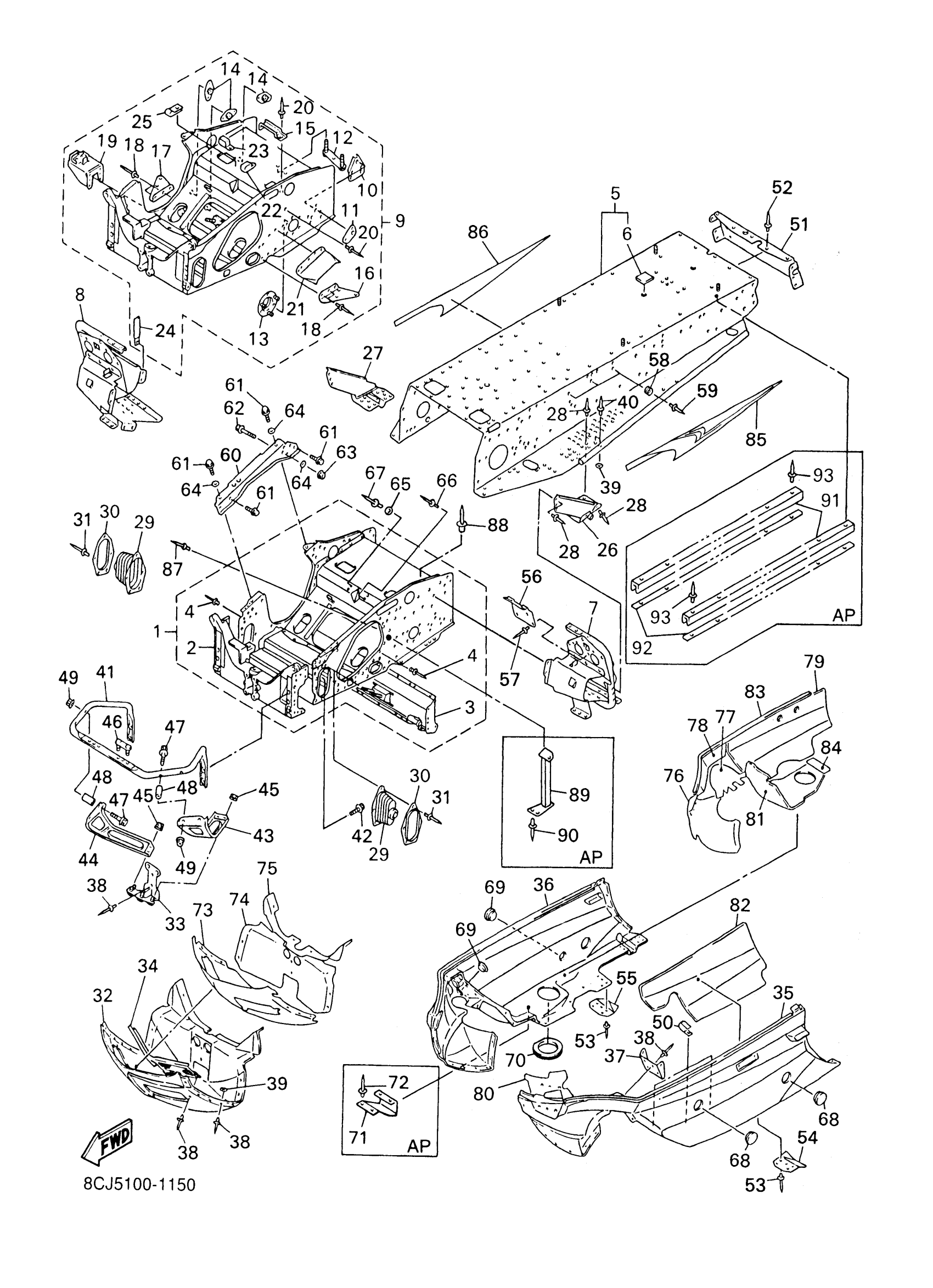

2001 Yamaha V-MAX 500 (VX500F) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8CR-21940-05-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

FRONT HEAT EXCHANGER ASSY

8CR-12440-03-00

1
Out of stock

4

RIVET, BLIND

90267-48015-00

1

$1.88

In stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

4

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

5

REAR FRAME COMP.

8CJ-21950-09-00

1
Out of stock

6

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

7

FOOTREST COMP. 1

8CR-21960-08-00

1
Out of stock

8

FOOTREST COMP. 2

8CR-21970-08-00

1
Out of stock

9

FRAME CONNECTION KIT

8CR-W2195-03-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

11

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

12

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

13

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

14

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

15

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

16

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

17

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

18

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

19

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

20

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

20

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

21

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

22

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

23

CLAMP(8CR)

90461-06142-00

—
Out of stock

24

CLAMP

90462-10236-00

—

$8.97

In stock

25

CLAMP

90461-10148-00

—

$8.78

In stock

26

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

27

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

28

RIVET

90269-07080-00

—

$3.37

In stock

29

COVER 1

8CR-2198F-00-00

1
Out of stock

30

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

31

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

32

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

33

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

34

STAY 4

8CR-77128-00-00

1
Out of stock

35

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

36

FRAME, UNDER 2

8CR-2196E-03-00

1
Out of stock

37

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

38

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

39

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

40

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

41

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

42

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

43

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

44

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

45

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

46

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

47

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

48

COLLAR(8CR)

90387-0810F-00

—
Out of stock

49

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

50

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

51

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

52

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

53

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

54

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

55

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

56

HOOK

8CR-21973-00-00

1
Out of stock

57

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

58

BUTT0N

81K-2471F-00-00

—
Out of stock

59

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

60

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

61

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

62

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

63

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

64

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

65

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

66

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

67

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

68

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

69

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

70

SPACER

8DF-21998-10-00

—

$23.63

In stock

71

PROTECTOR, FRAME 3

8CS-2197C-00-00

—
Out of stock

72

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

73

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

74

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

75

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

76

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

77

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

78

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

79

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

80

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

81

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

82

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

83

TAPE, 5

8CR-7717J-00-00

1
Out of stock

84

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

85

GRAPHIC 7

8DS-7711G-00-00

1
Out of stock

86

GRAPHIC 8

8DS-7711H-00-00

1
Out of stock

87

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

88

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

89

PROTECTOR, FRAME

8EA-2197E-00-00

1
Out of stock

90

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

91

FULLGTH TUNL PRCT

SMA-8CV92-90-00

1
Out of stock

92

BRACKET, GUARD FITTING

8DF-21972-00-00

—
Out of stock

93

RIVET, BLIND

90267-47197-00

—

$1.91

In stock
