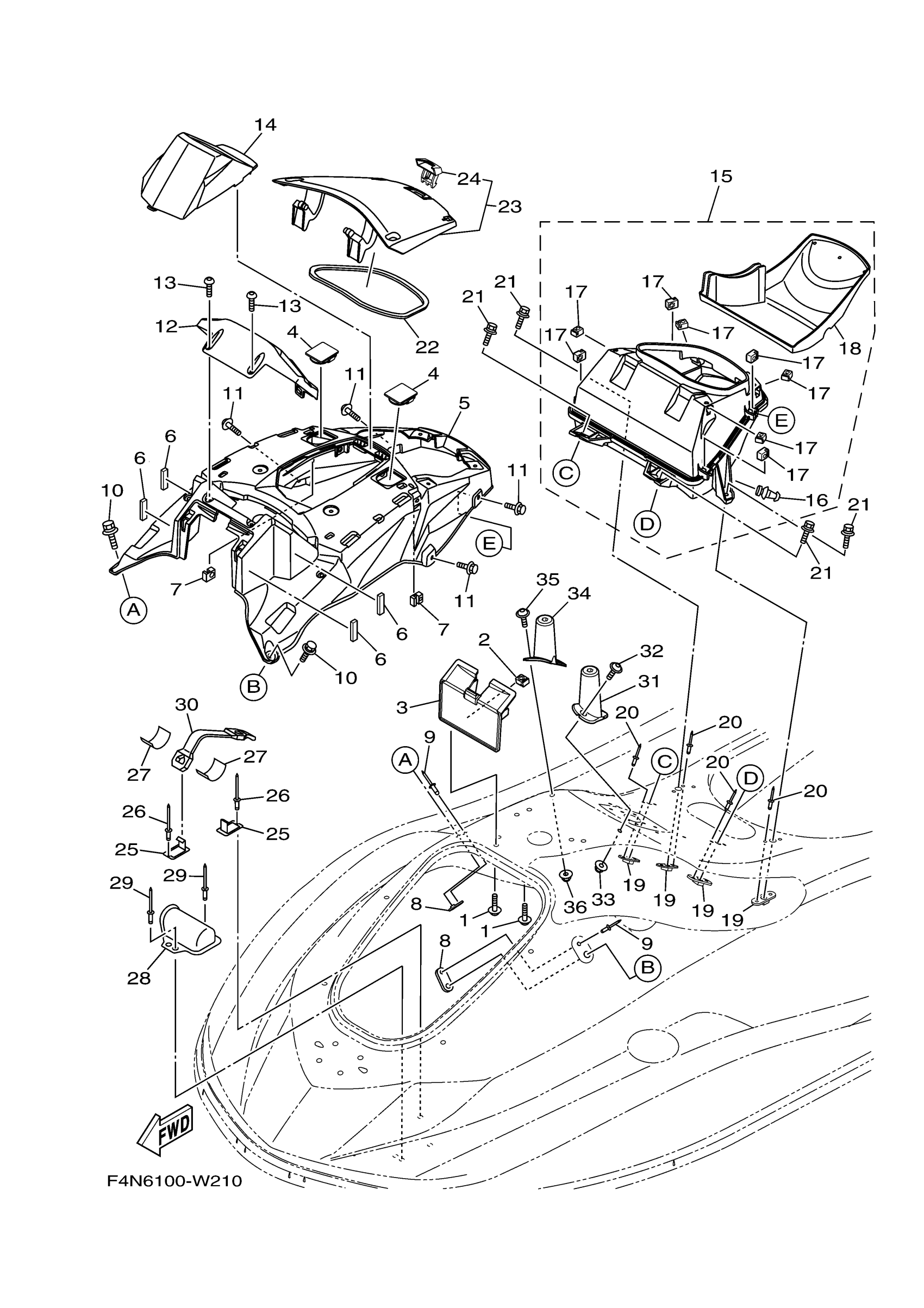

Find the part on the Engine Hatch 2 diagram for your 2022 Yamaha VX (VX1050FX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2022 Yamaha VX (VX1050FX) Engine Hatch 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOLT, WITH WASHER

90119-06880-00

1

$3.92

In stock

2

NUT

F3X-U517E-00-00

1

$1.38

In stock

3

HOOK,LID LOCK

F4P-U517F-00-00

1

$21.52

In stock

4

CAP

F4P-U5568-00-00

1

$2.85

In stock

5

COVER, CENTER

F4N-U5554-00-00

1

$115.37

In stock

6

. PACKING 3

F1K-U266B-00-00

1

$1.31

In stock

7

NUT

F3X-U517E-00-00

1

$1.38

In stock

8

PLATE, FIX

F2X-U5175-00-00

1

$2.00

In stock

9

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

10

BOLT, WITH WASHER

90119-06878-00

1

$3.85

In stock

11

BOLT

F4P-U1355-00-00

1

$1.00

In stock

12

COVER METER

F6G-U8262-00-00

1

$19.22

In stock

13

SCREW

F2S-U13C1-00-00

1

$2.69

In stock

14

COVER, FRONT

F4N-U513M-00-00

1

$16.14

In stock

15

GLOVE BOX HATCH AS

F4N-U1708-01-00

1

$126.14

In stock

16

. SEAL

F3X-U2723-00-00

1

$2.46

In stock

17

NUT

F3X-U517E-00-00

1

$1.38

In stock

18

INNER, CASE

F4N-U591L-00-00

—

$43.06

In stock

19

BRACKET

F2C-U826C-00-00

1

$4.31

In stock

20

RIVET 1

F4P-U516R-01-00

1

$5.46

In stock

21

BOLT, WITH WASHER

90119-08828-00

1

$2.62

In stock

22

PACKING CASE

F4N-U519D-02-00

1

$47.68

In stock

23

GLOVE BOX COVER ASSY

F4N-U4705-01-00

1

$46.37

In stock

24

. LOCK

F4N-U2875-00-00

1

$4.46

In stock

25

HOOK A

F1K-U5772-04-00

1

$6.38

In stock

26

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

27

MAT 2

F1K-U759C-00-00

1

$1.92

In stock

28

BOX, FIRE EXTINGUISHER

F2X-U5983-00-00

1

$4.46

In stock

29

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

30

BAND 1

F2P-U828K-00-00

1

$6.62

In stock

31

RFM.,DASH BOARD 1

F4N-U974A-00-00

1

$13.06

In stock

32

SCREW

F3X-U7823-12-00

1

$1.31

In stock

33

NUT, LOCK

F2N-U142L-00-00

1

$1.54

In stock

34

RFM.,DASH BOARD 2

F4N-U974B-00-00

1

$13.06

In stock

35

SCREW

F3X-U7823-12-00

1

$1.31

In stock

36

NUT, LOCK

F2N-U142L-00-00

1

$1.54

In stock
