2017 Yamaha VX (VX1050CS) Electrical 3 Diagram

← All diagrams

Find the part on the Electrical 3 diagram for your 2017 Yamaha VX (VX1050CS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

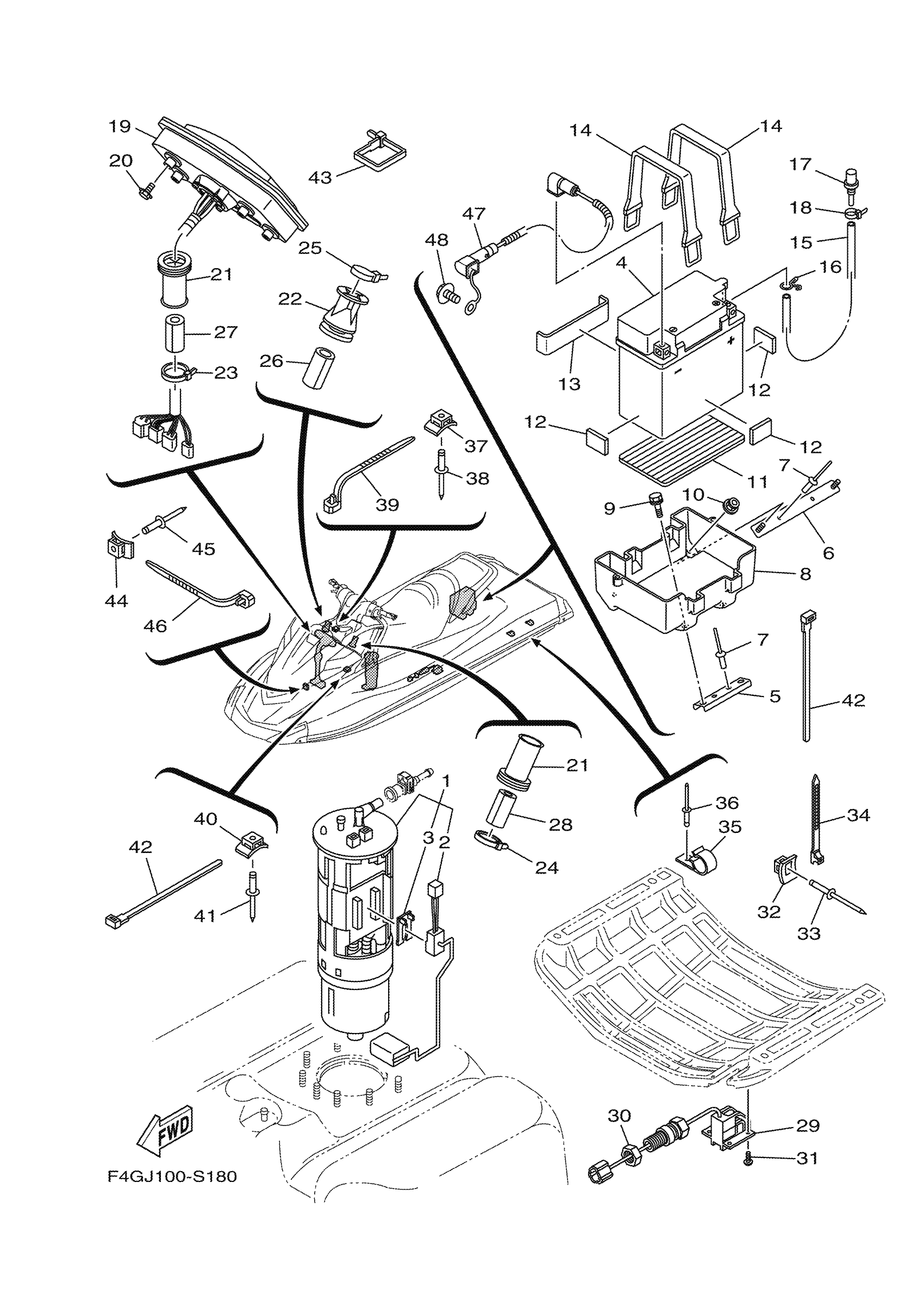

2017 Yamaha VX (VX1050CS) Electrical 3 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL PUMP COMP.

6S5-13907-05-00

1

$1,050.38

In stock

2

FUEL SENDER ASSY SET

99999-04571-00

1
Out of stock

3

DAMPER, STOPPER

60E-82556-10-00

1

$18.49

In stock

4

YB16CLB YUASA BATTERY

YB1-6CLB0-00-00

1

$180.91

In stock

5

PLATE, BASE 2

F2S-U8592-00-00

1

$5.92

In stock

6

PLATE, BASE 3

F2S-U8593-00-00

1

$5.54

In stock

7

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

8

CASE, BATTERY

F2S-U8211-00-00

1

$10.49

In stock

9

BOLT, WITH WASHER

90119-06820-00

1

$3.92

In stock

10

NUT, LOCK

F2N-U142L-00-00

1

$1.54

In stock

11

PAD, BATTERY

F1S-U8221-00-00

1

$3.00

In stock

12

PAD, BATTERY

EU0-U8221-31-00

1

$1.92

In stock

13

PAD, BATTERY

F1K-U8221-00-00

1

$3.00

In stock

14

BAND,BATTERY 1

EU0-U821D-00-00

1

$10.71

In stock

15

HOSE, AIR VENT

F0D-U785G-11-00

1
Out of stock

16

CLIP

90467-089U1-00

1

$1.46

In stock

17

NIPPLE

GJ3-6215F-00-00

1

$9.22

In stock

18

CLAMP

90465-10098-00

1

$2.24

In stock

19

METER ASSY

F2X-6820A-21-00

1

$664.49

In stock

20

BOLT, WITH WASHER

90119-05803-00

1

$4.54

In stock

21

GROMMET

GU2-6822E-01-00

1

$24.99

In stock

22

GROMMET

F3J-U822E-01-00

1

$6.31

In stock

23

CLAMP

90464-32801-00

1

$1.38

In stock

24

CLAMP

90464-32801-00

1

$1.38

In stock

25

CLAMP

90464-32801-00

1

$1.38

In stock

26

PACKING, HOSE 2

GJ1-U7578-22-00

—

$1.15

In stock

27

PACKING, HOSE 2

GJ1-U7578-12-00

—

$1.31

In stock

28

PACKING, HOSE 2

GJ1-U7578-12-00

—

$1.31

In stock

29

SENSOR SPEED

F1S-U8K31-03-00

1

$154.15

In stock

30

NUT

F2C-U151S-00-00

1

$1.62

In stock

31

SCREW, ROUND HEAD

90150-05807-00

1

$0.92

In stock

32

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

33

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

34

CLAMP

90464-32801-00

1

$1.38

In stock

35

CLAMP

F3J-U8368-01-00

1

$5.92

In stock

36

RIVET, BLIND

90267-409U5-00

1
Out of stock

37

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

38

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

39

CLAMP

90464-32801-00

1

$1.38

In stock

40

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

41

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

42

BAND

90601-200U2-00

1

$3.54

In stock

43

BAND

90601-200U2-00

1

$3.54

In stock

44

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

45

RIVET, BLIND

90267-48803-00

1

$2.38

In stock

46

CLAMP

90464-32801-00

1

$1.38

In stock

47

WIRE, MINUS LEAD

6EY-82116-00-00

1

$47.99

In stock

48

BOLT, WITH WASHER

97513-08514-00

1

$1.38

In stock
