2016 Kawasaki Vulcan® S Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2016 Kawasaki Vulcan® S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

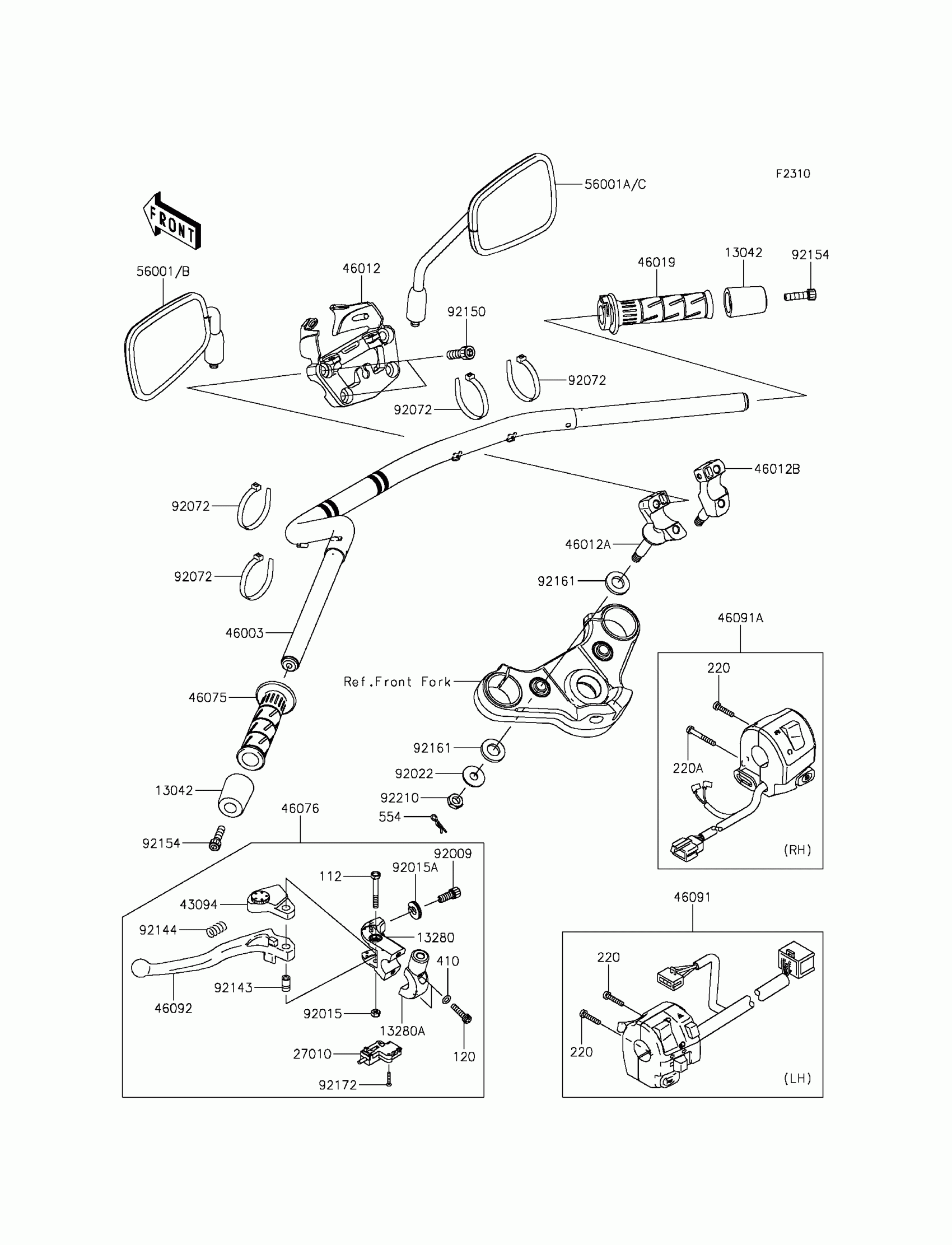

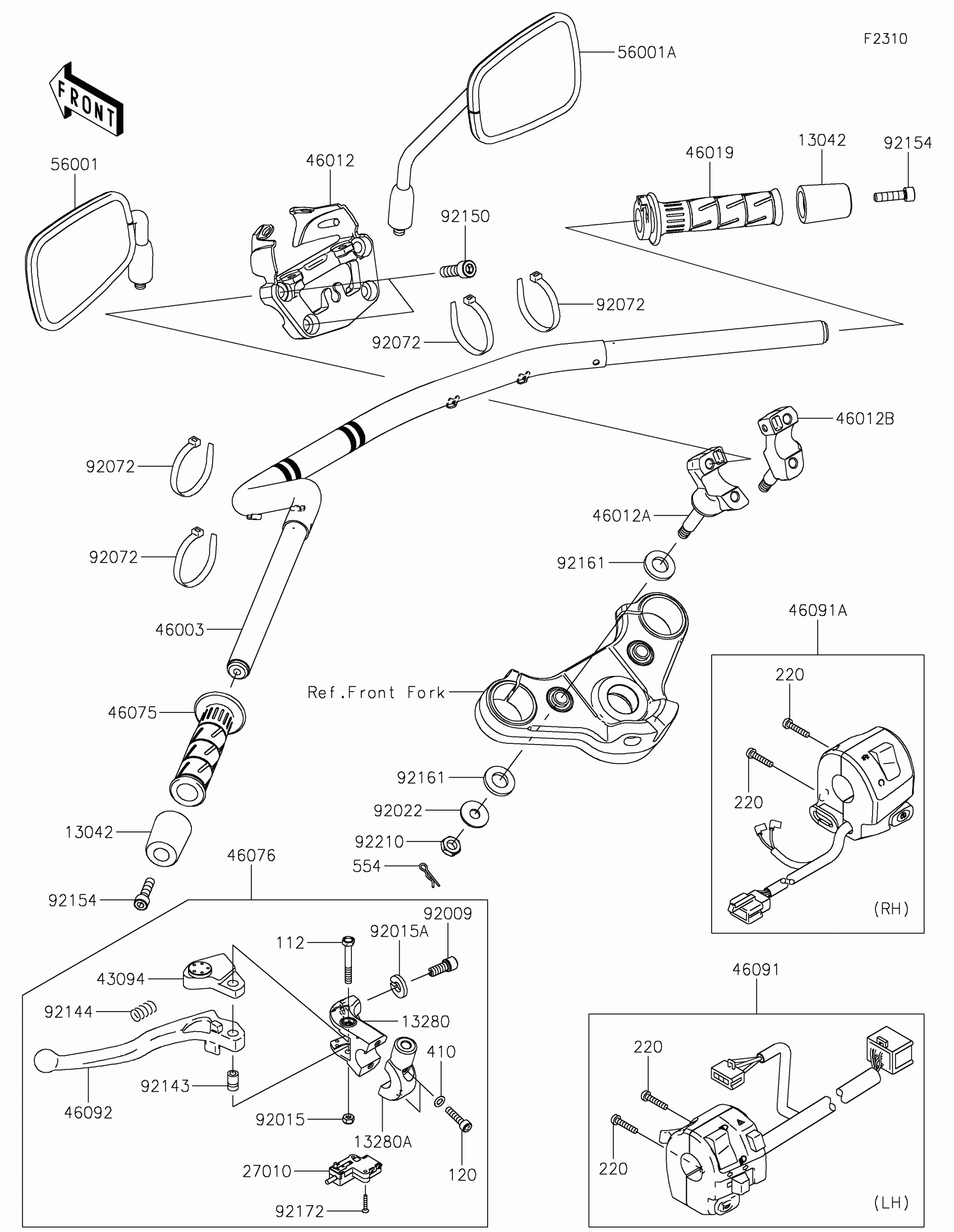

2016 Kawasaki Vulcan® S Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

112

BOLT-UPSET,6X45

112BB0645

1

$3.29

In stock

120

BOLT-SOCKET,6X25

120CB0625

1

$2.10

In stock

220

1

$2.92

In stock

220A

1

$1.73

In stock

410

1

$0.80

In stock

554

PIN-SNAP

554DB0800

1

$1.22

In stock

13042

WEIGHT,HANDLE

13042-5002

1

$46.75

In stock

13280

HOLDER,CLUTCH LEVER

13280-0306

1

$48.50

In stock

13280A

HOLDER,CLUTCH LEVER

13280-0307

1

$33.33

In stock

27010

SWITCH,CLUTCH,BLACK

27010-1094

1

$26.29

In stock

43094

1

$40.53

In stock

46003

HANDLE,F.S.BLACK

46003-0626-18R

1

$107.39

In stock

46012

1

$194.82

In stock

46012A

1

$96.91

In stock

46012B

1

$86.19

In stock

46019

GRIP-ASSY,THROTTLE

46019-0060

1

$29.71

In stock

46075

GRIP,HANDLE,LH

46075-0564

1

$18.54

In stock

46076

1

$112.56

In stock

46091

1

$156.22

In stock

46091A

1

$186.88

In stock

46092

LEVER-GRIP,CLUTCH

46092-0031

1

$23.36

In stock

56001

MIRROR-ASSY,LH

56001-0310

1

$110.47

In stock

56001A

MIRROR-ASSY,RH

56001-0311

1

$110.47

In stock

92009

SCREW,CABLE ADJUST,8MM,BLACK

92009-1134

1
Out of stock

92015

NUT,LOCK,6MM,BLACK

92015-1191

1
Out of stock

92015A

NUT,CABLE ADJUST LOCK,8MM,BLK

92015-1197

1
Out of stock

92022

WASHER,10.2X28X2

92022-1088

1

$3.72

In stock

92072

BAND,L=140

92072-1293

1

$5.61

In stock

92143

COLLAR

92143-1379

1

$7.55

In stock

92144

SPRING

92144-1467

1

$5.15

In stock

92150

BOLT,SOCKET,10X30

92150-1690

1

$4.93

In stock

92154

BOLT,SOCKET,8X30

92154-0440

1

$2.97

In stock

92161

DAMPER,16.2X30X4

92161-1659

1

$1.10

In stock

92172

SCREW,3X16

92172-0183

1

$1.81

In stock

92210

NUT,LOCK,10MM

92210-0784

1
Out of stock
