2023 Kawasaki Vulcan® S CafÉ Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2023 Kawasaki Vulcan® S CafÉ, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

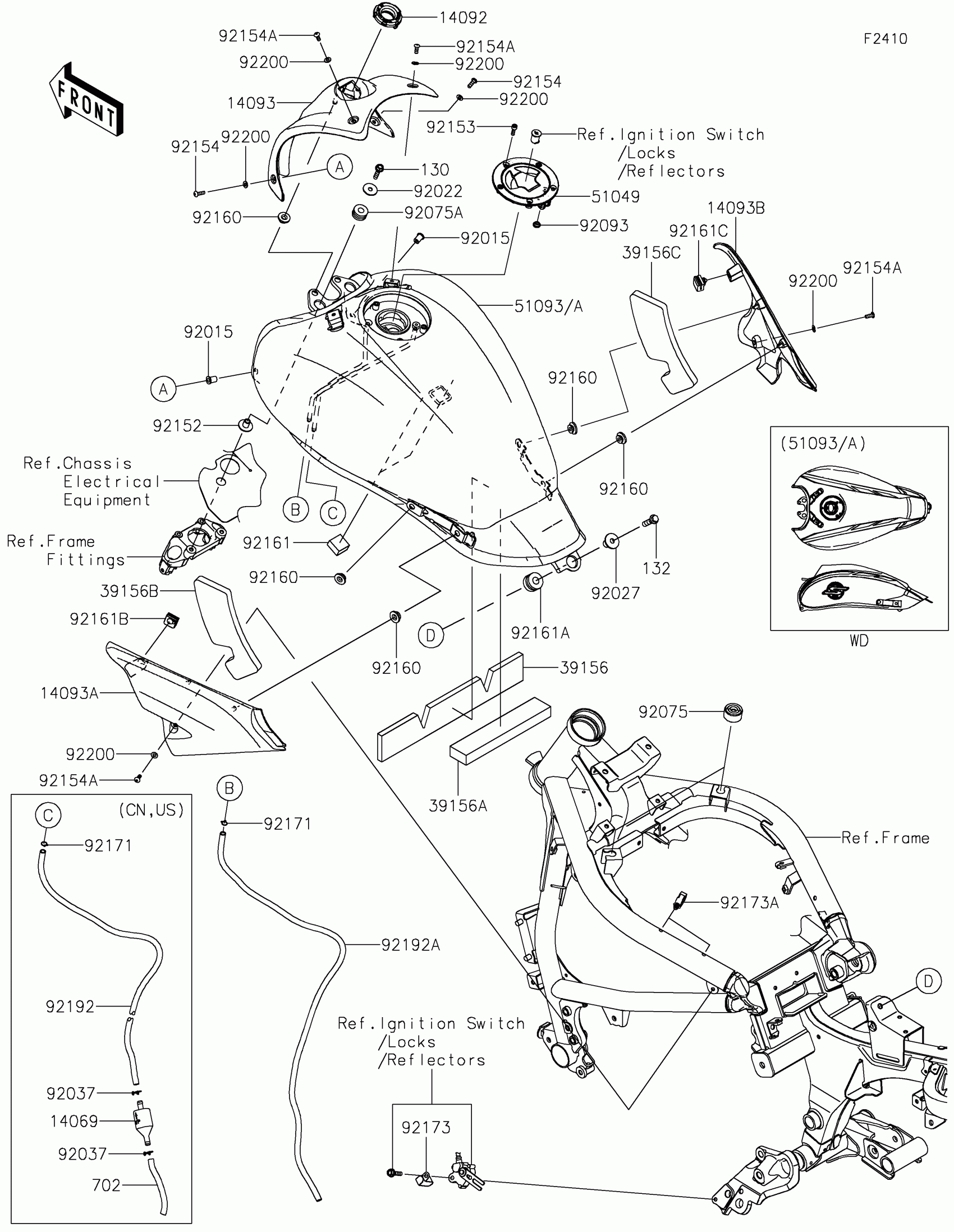

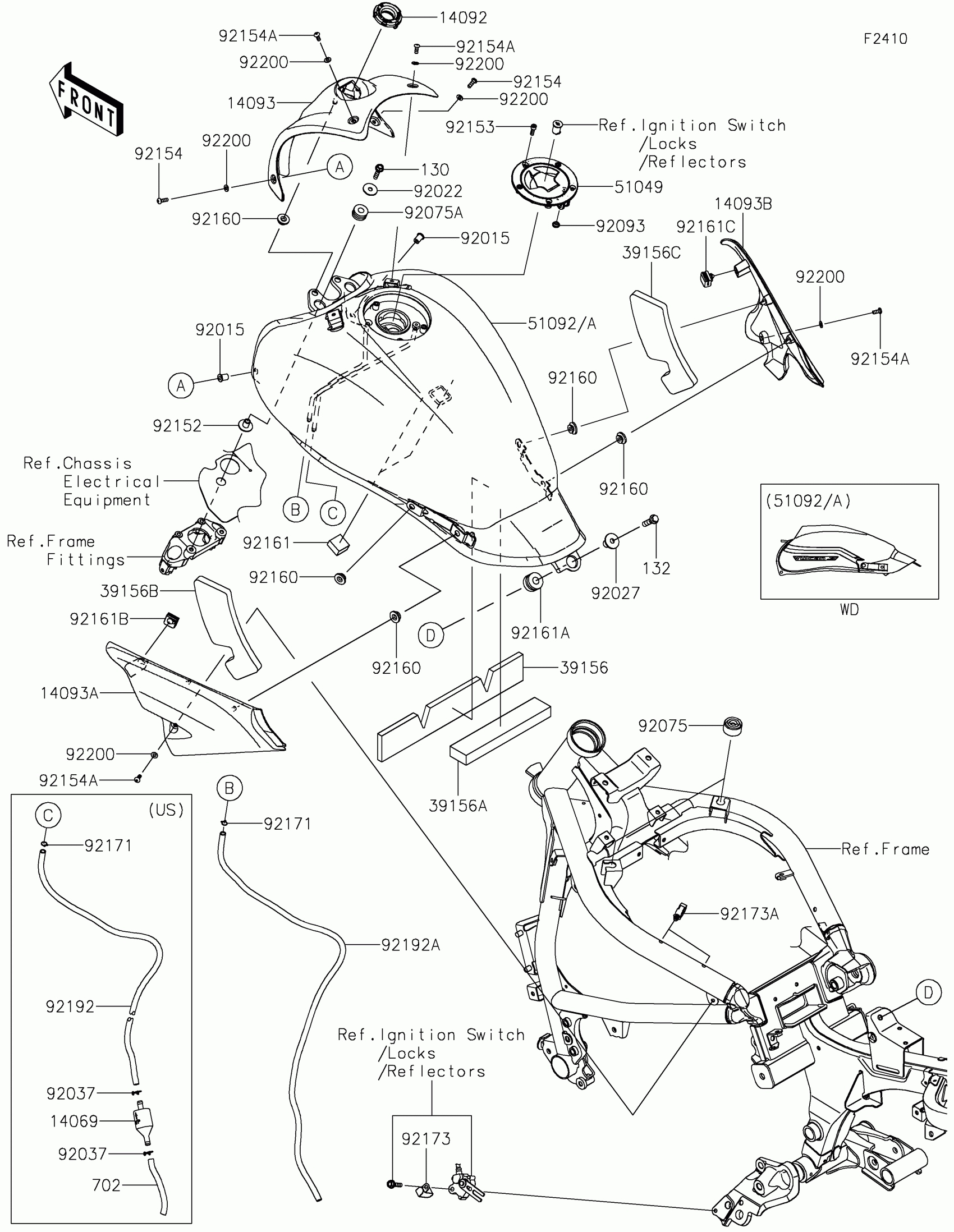

2023 Kawasaki Vulcan® S CafÉ Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14092

COVER,IGNITION SW.

14092-1033

1
Out of stock

14093

COVER,TANK,FR,F.S.BLACK

14093-0105-18T

1
Out of stock

14093A

COVER,TANK,LH

14093-0106

1
Out of stock

14093B

COVER,TANK,RH

14093-0107

1
Out of stock

39156

PAD,53X334X10

39156-1833

1

$48.76

In stock

39156A

PAD,38X200X20

39156-1893

1

$42.92

In stock

39156B

PAD,TANK COVER,LH

39156-1929

1

$8.78

In stock

39156C

PAD,TANK COVER,RH

39156-1930

1

$10.64

In stock

51049

CAP-TANK,FUEL

51049-0749

1
Out of stock

51092

TANK-COMP-FUEL,P.R.WHITE+EBY

51092-5093-68S

1
Out of stock

51092A

TANK-COMP-FUEL,P.S.GRAY+EBY

51092-5452-60W

1
Out of stock

92015

NUT,WELL,5MM

92015-1757

1
Out of stock

92022

WASHER,7X24X1.6

92022-228

1
Out of stock

92027

COLLAR,L=19.3

92027-1780

1
Out of stock

92075

DAMPER

92075-015

1
Out of stock

92075A

DAMPER,10X24X12

92075-1690

1
Out of stock

92093

SEAL,FUEL TANK CAP

92093-1030

1
Out of stock

92152

COLLAR,6.5X10X13.1

92152-0910

1
Out of stock

92153

BOLT,SOCKET,5X16

92153-1616

1
Out of stock

92154

BOLT,SOCKET,5X16

92154-1470

1
Out of stock

92154A

BOLT,SOCKET,5X12

92154-1471

1
Out of stock

92160

DAMPER

92160-1613

1
Out of stock

92161

DAMPER,T=13

92161-0792

1
Out of stock

92161A

DAMPER,12X28X17

92161-1494

1

$2.44

In stock

92161B

1

$1.88

In stock

92161C

1

$2.25

In stock

92171

CLAMP,8X0.7

92171-1973

1
Out of stock

92173

CLAMP

92173-0833

1
Out of stock

92173A

CLAMP,HOLDER CLIP

92173-0868

1
Out of stock

92192A

TUBE,DRAIN,6X9X870

92192-1433

1
Out of stock

92200

WASHER,5.3X11X1

92200-0973

1
Out of stock

130

BOLT-FLANGED,6X25

130CA0625

1

$3.53

In stock

132

1

$3.53

In stock
