2020 Kawasaki Vulcan® S ABS Cafe Chassis Electrical Equipment Diagram

← All diagrams

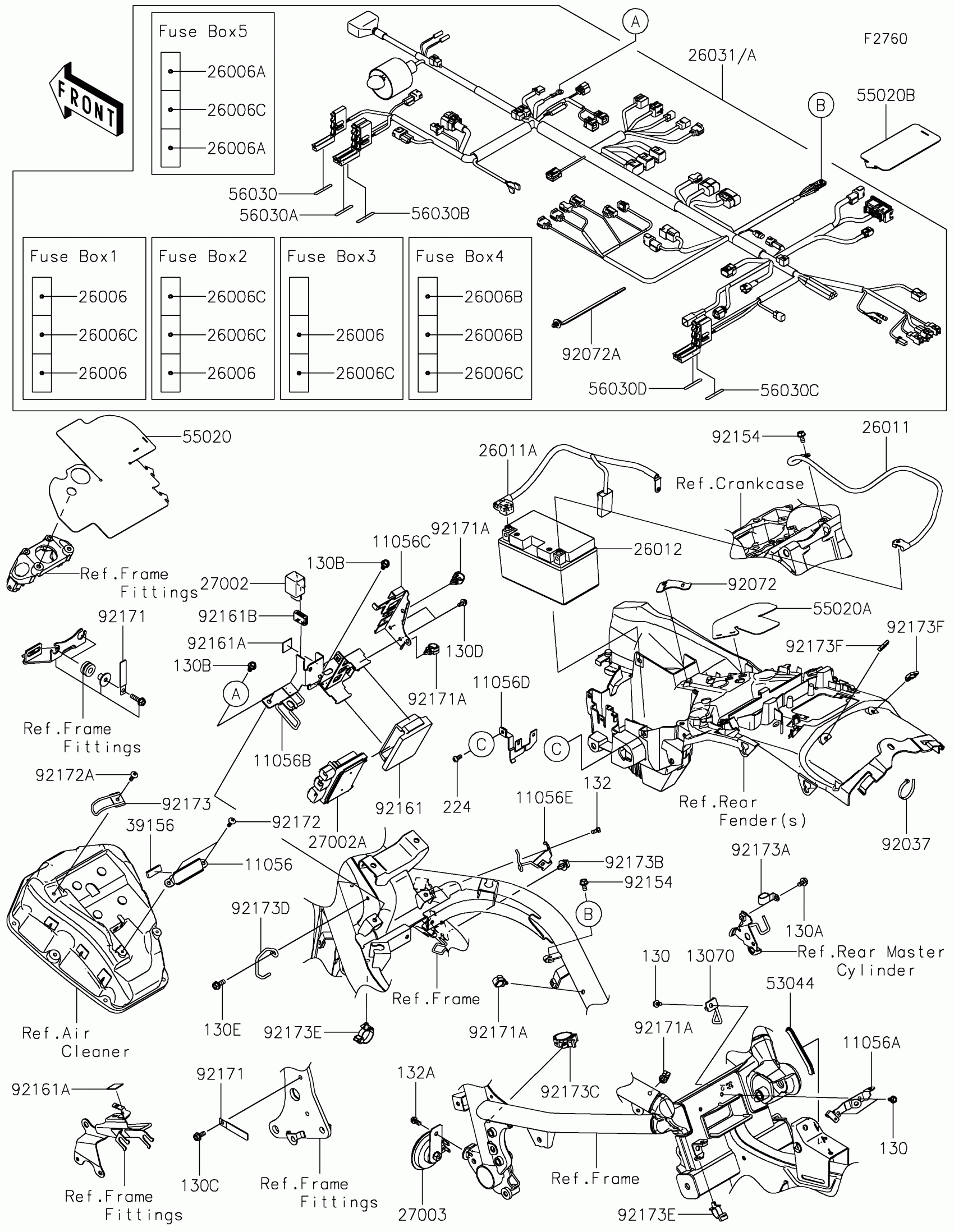

Find the part on the Chassis Electrical Equipment diagram for your 2020 Kawasaki Vulcan® S ABS Cafe, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2020 Kawasaki Vulcan® S ABS Cafe Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,ECU

11056-4283

1

$3.14

In stock

11056A

BRACKET,CNT FRAME

11056-4284

1

$7.24

In stock

11056B

BRACKET,RELAY-ASSY

11056-4287

1

$30.70

In stock

11056C

1

$13.42

In stock

11056D

1

$7.24

In stock

11056E

1

$9.86

In stock

13070

GUIDE,HARNESS

13070-0800

1

$7.17

In stock

26006

1

$5.34

In stock

26006A

1

$5.71

In stock

26006B

1

$4.32

In stock

26006C

1

$3.50

In stock

26011

1

$37.15

In stock

26011A

1

$67.28

In stock

26012

1

$224.48

In stock

26031A

HARNESS,MAIN

26031-2307

1

$1,571.92

In stock

27002

1

$55.88

In stock

27002A

RELAY-ASSY,BOX

27002-0025

1

$140.25

In stock

27003

HORN

27003-0111

1

$69.50

In stock

39156

PAD,10X30X4

39156-0927

1

$0.85

In stock

53044

TRIM,L=85

53044-0556

1

$9.96

In stock

55020

GUARD,IG. SWITCH

55020-1833

1

$47.96

In stock

55020A

GUARD,MG. SWITCH

55020-1834

1

$32.66

In stock

55020B

GUARD,HARNESS

55020-2194

1

$8.90

In stock

56030

LABEL,FUSE BOX1

56030-0884

1

$2.64

In stock

56030A

LABEL,FUSE BOX2

56030-0885

1

$2.64

In stock

56030B

LABEL,FUSE BOX3

56030-0886

1

$2.64

In stock

56030C

LABEL,FUSE BOX4

56030-0887

1

$2.64

In stock

56030D

LABEL,FUSE BOX5

56030-0888

1

$2.64

In stock

92037

CLAMP

92037-1173

1

$2.92

In stock

92072

BAND,LEAD WIRE

92072-0768

1

$1.88

In stock

92072A

1

$2.97

In stock

92154

BOLT,FLANGED,6X12

92154-1050

1

$1.68

In stock

92161

DAMPER,RELAY BOX

92161-0203

1

$10.02

In stock

92161A

DAMPER,20X20,T1.0

92161-1431

1

$0.85

In stock

92161B

DAMPER,15X25X8.5

92161-1443

1

$1.66

In stock

92171

CLAMP,L=60

92171-0652

1

$2.15

In stock

130

BOLT-FLANGED,5X10

130AA0510

1

$0.97

In stock

130A

BOLT-FLANGED,6X10

130AA0610

1

$0.53

In stock

130B

BOLT-FLANGED,6X12

130AA0612

1

$0.73

In stock

130C

BOLT-FLANGED,6X14

130AA0614

1

$0.54

In stock

130D

BOLT-FLANGED,5X10

130BA0510

1

$1.47

In stock

130E

BOLT-FLANGED,6X16

130BB0616

1

$1.73

In stock

132

1

$1.47

In stock

132A

1

$1.73

In stock

224

1

$1.34

In stock

92171A

CLAMP,13MM DIA.

92171-1415

1

$1.69

In stock

92172

SCREW,TAPPING,5X16

92172-0238

1

$0.97

In stock

92172A

SCREW,TAPPING,5X16

92172-0742

1

$1.66

In stock

92173

CLAMP,AIR CLEANER

92173-0889

1

$4.95

In stock

92173A

CLAMP

92173-0978

1

$4.95

In stock

92173B

CLAMP,CABLE CLIP

92173-1022

1

$1.44

In stock

92173C

CLAMP,CABLE,28MM

92173-1062

1

$3.27

In stock

92173D

1

$3.56

In stock

92173E

CLAMP,CABLE STRAP

92173-1336

1

$2.05

In stock

92173F

1

$1.32

In stock
