2010 Kawasaki Vulcan® 900 Classic LT Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2010 Kawasaki Vulcan® 900 Classic LT, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

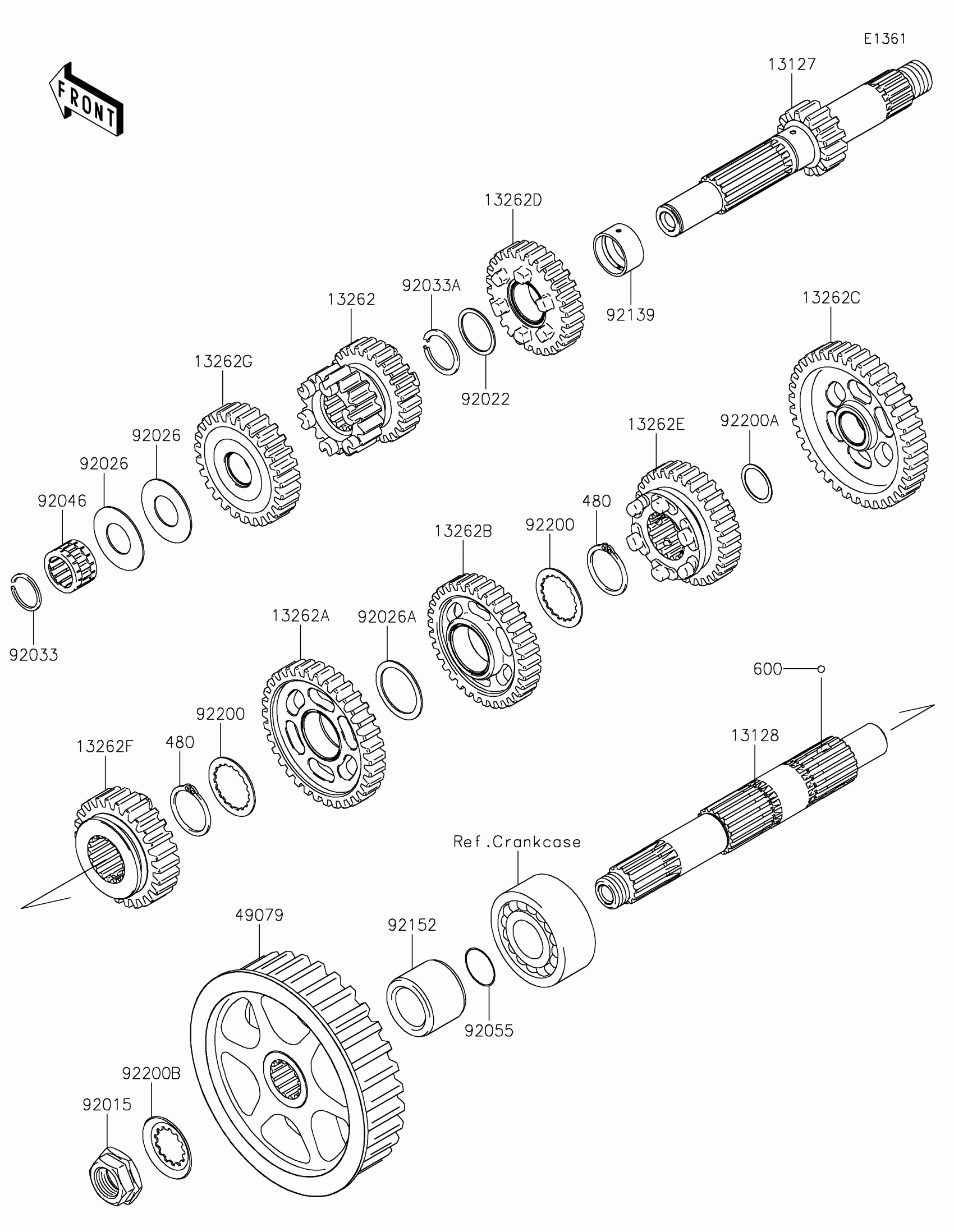

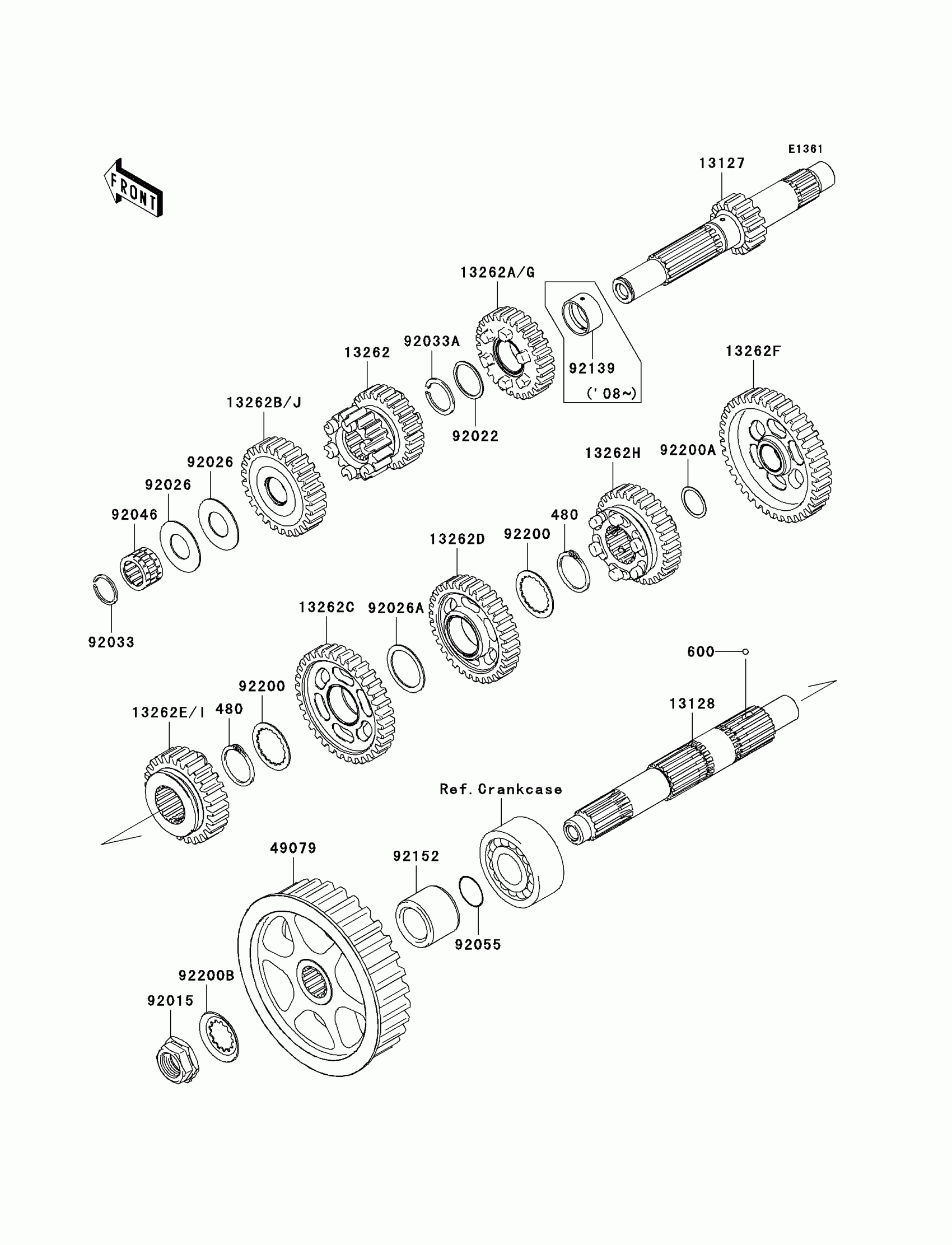

2010 Kawasaki Vulcan® 900 Classic LT Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP

480J2900

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT,14T

13127-0038

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0025

1
Out of stock

13262

GEAR,INPUT 2ND&3RD,18T&25T

13262-0315

1
Out of stock

13262C

GEAR,OUTPUT 2ND,34T

13262-0319

1
Out of stock

13262D

GEAR,OUTPUT 3RD,34T

13262-0320

1
Out of stock

13262F

GEAR,OUTPUT LOW,39T

13262-0419

1
Out of stock

13262G

GEAR,INPUT 4TH,28T

13262-0496

1
Out of stock

13262H

GEAR,OUTPUT 4TH,31T

13262-0497

1
Out of stock

13262I

GEAR,OUTPUT 5TH,26T

13262-0701

1
Out of stock

13262J

GEAR,INPUT 5TH,27T

13262-0703

1
Out of stock

49079

PULLEY-BELT

49079-0016

1
Out of stock

92015

NUT,20MM

92015-1963

1
Out of stock

92022

WASHER,25.3X30X1

92022-161

1
Out of stock

92026

SPACER,20X51X1

92026-0083

1
Out of stock

92026A

SPACER,30X38X1.0

92026-079

1
Out of stock

92033

RING-SNAP,20MM

92033-015

1
Out of stock

92033A

RING-SNAP,24MM

92033-026

1
Out of stock

92046

BEARING-NEEDLE,PK20X27X17X3

92046-1303

1
Out of stock

92055

RING-O

92055-035

1
Out of stock

92139

BUSHING,4TH GEAR

92139-0186

1
Out of stock

92152

COLLAR

92152-0335

1
Out of stock

92200

WASHER,30.3X38X1.0

92200-0222

1
Out of stock

92200A

WASHER,20.2X25.0X0.5

92200-0291

1
Out of stock

92200B

WASHER

92200-1065

1
Out of stock
