2010 Kawasaki Vulcan® 900 Classic Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 2010 Kawasaki Vulcan® 900 Classic, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

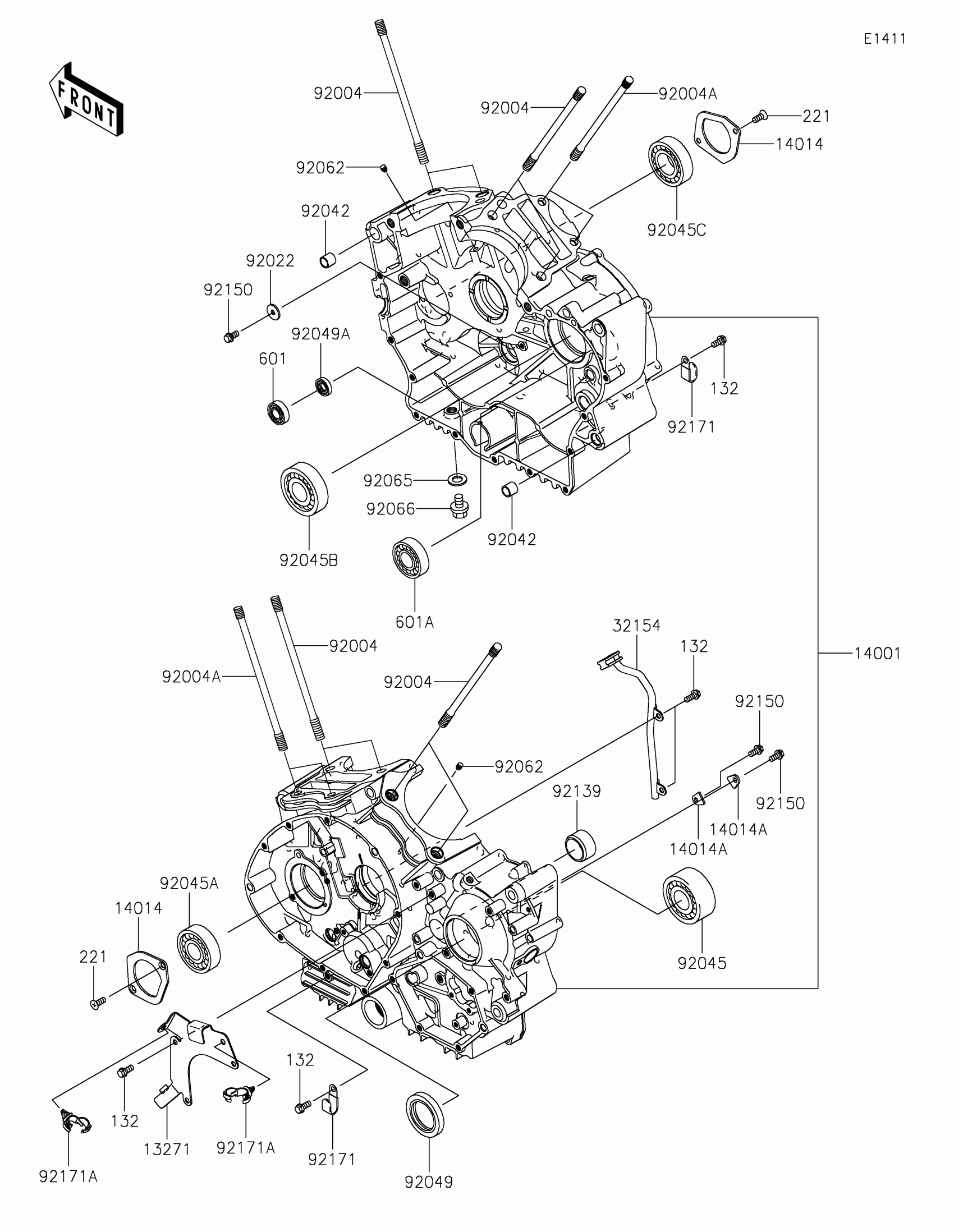

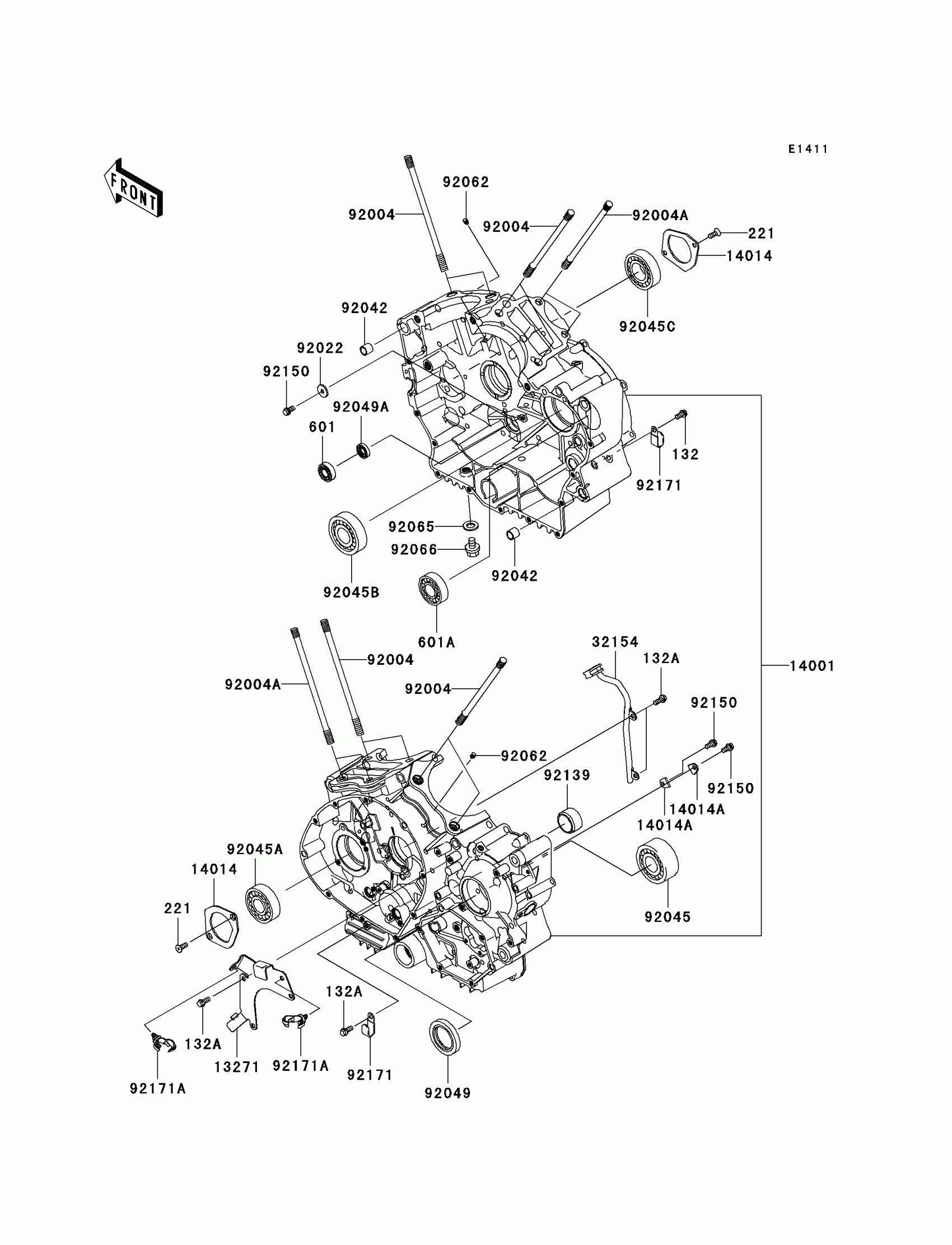

2010 Kawasaki Vulcan® 900 Classic Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

1

$1.12

In stock

132A

1

$1.31

In stock

221

1

$0.63

In stock

601

BEARING-BALL

601A6001

1

$9.26

In stock

601A

BEARING-BALL

601A6204Z

1

$30.56

In stock

13271

PLATE

13271-0841

1
Out of stock

14001

SET-CRANKCASE

14001-0069

1
Out of stock

14014

PLATE-POSITION

14014-0024

1
Out of stock

14014A

PLATE-POSITION

14014-0026

1
Out of stock

32154

PIPE,OIL

32154-0752

1

$31.36

In stock

92004

STUD,10X160

92004-0026

1
Out of stock

92004A

STUD,8X165.5

92004-0027

1
Out of stock

92022

WASHER,6X19.5X2

92022-1517

1

$1.90

In stock

92042

1

$1.00

In stock

92045

1

$100.24

In stock

92045A

1

$34.80

In stock

92045B

BEARING-BALL,TMB305

92045-1137

1

$50.56

In stock

92045C

BEARING-BALL,62/28

92045-1207

1

$14.94

In stock

92049

SEAL-OIL,TC 38 55 8

92049-0076

1
Out of stock

92049A

SEAL-OIL,SC 12X22X5

92049-1228

1
Out of stock

92062

NOZZLE,6X8,BLACK

92062-1079

1

$8.37

In stock

92065

GASKET,12X22X2

92065-097

1

$0.76

In stock

92066

1

$4.88

In stock

92139

BUSHING

92139-0139

1

$31.36

In stock

92150

1

$3.43

In stock

92171

CLAMP

92171-0739

1

$4.95

In stock

92171A

CLAMP,13MM DIA.

92171-1415

1

$1.69

In stock
