2003 Kawasaki Vulcan 800 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2003 Kawasaki Vulcan 800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

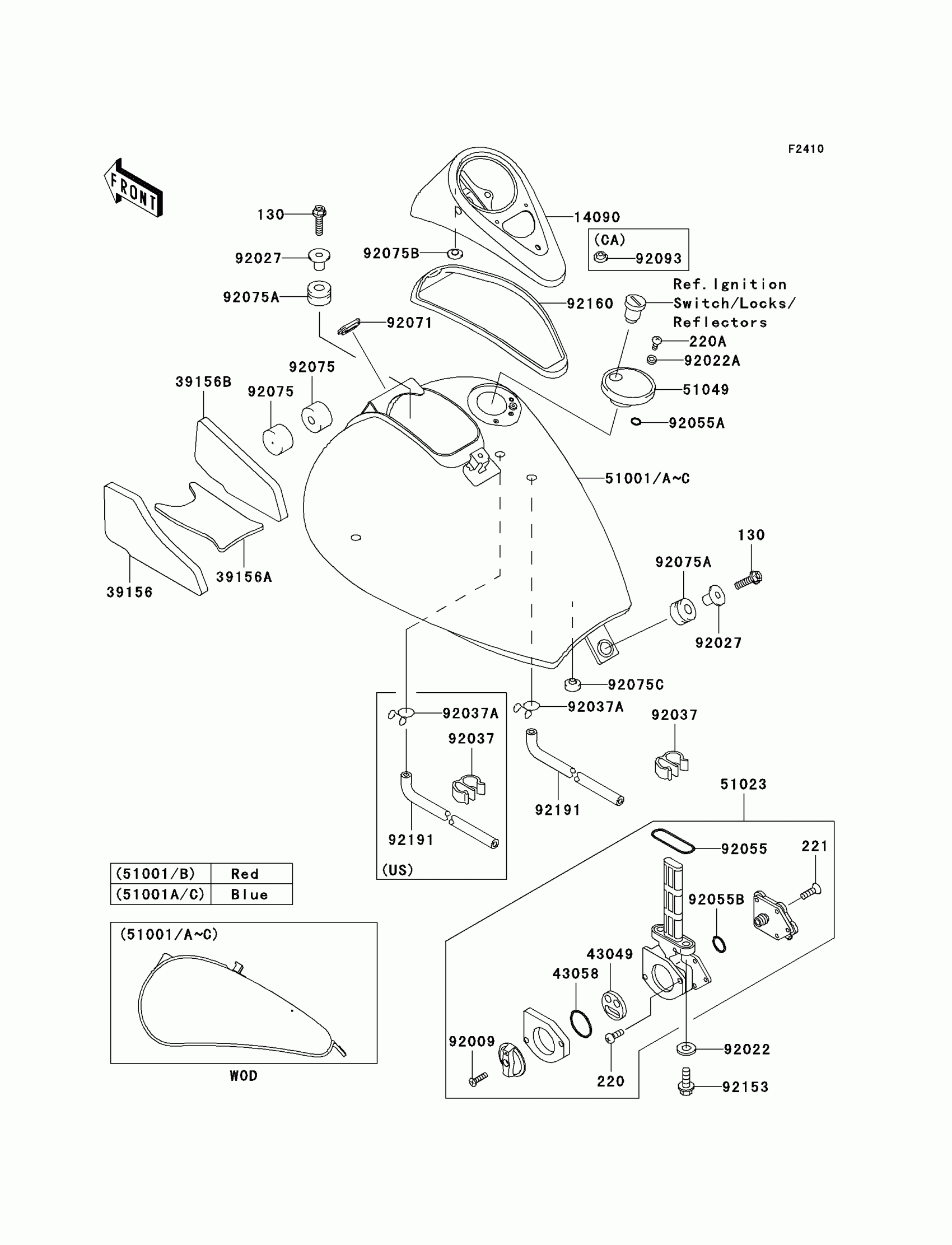

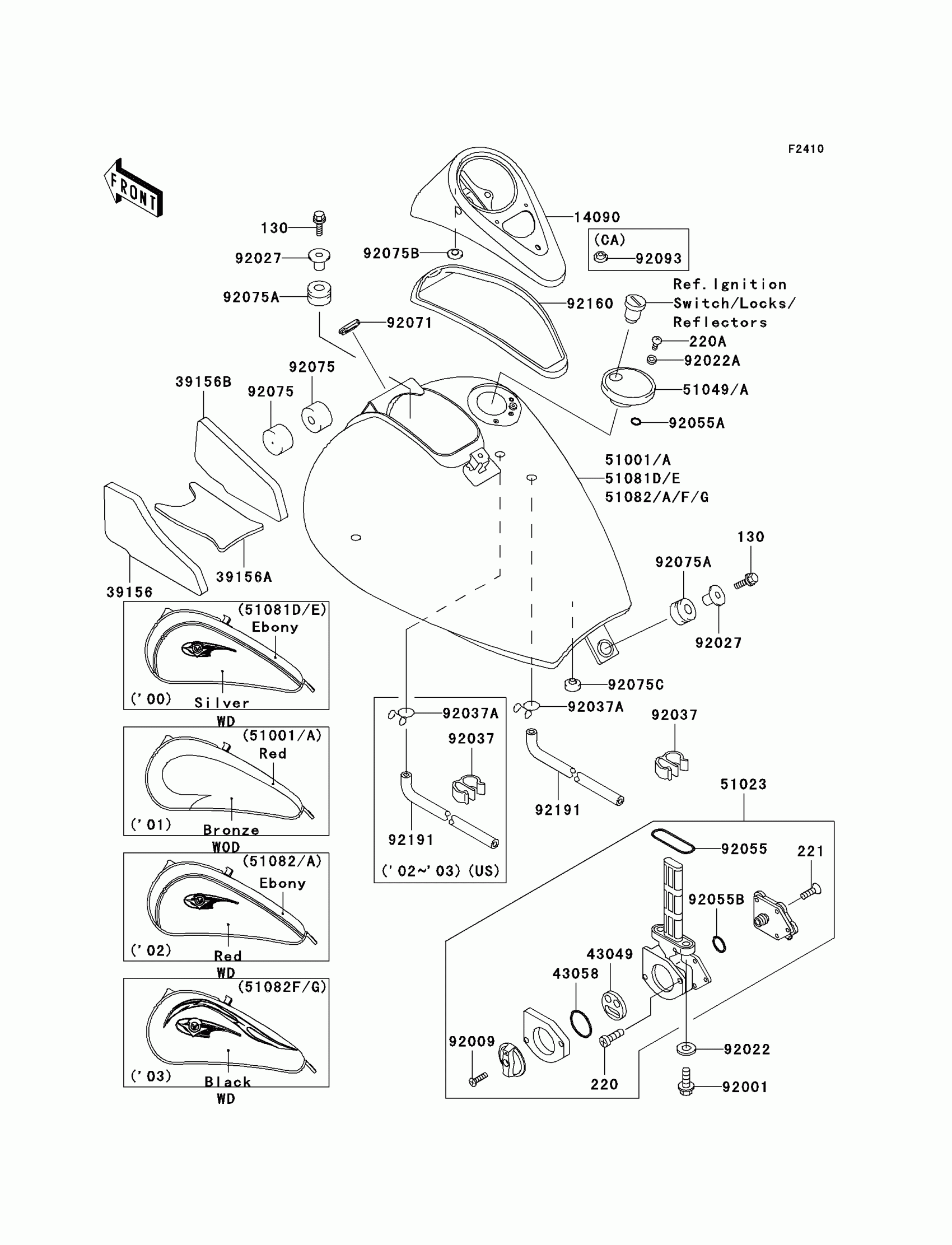

2003 Kawasaki Vulcan 800 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14090

COVER,METER

14090-1560

1

$124.13

In stock

39156

PAD,FUEL TANK,LH

39156-1512

1
Out of stock

39156A

PAD,FUEL TANK,CNT

39156-1513

1
Out of stock

39156B

PAD,FUEL TANK,RH

39156-1629

1
Out of stock

43049

PACKING,TAP VALVE

43049-1075

1
Out of stock

43058

RING,TAP LEVER

43058-1083

1

$6.90

In stock

51023

TAP-ASSY,FUEL

51023-1219

1

$131.35

In stock

51049A

CAP-TANK,FUEL

51049-1126

1

$107.25

In stock

92001

BOLT,6X25

92001-1524

1

$1.78

In stock

92009

SCREW,4X12

92009-1742

1
Out of stock

92022

WASHER-PLAIN

92022-183

1
Out of stock

92022A

WASHER,5.1X10X1.0

92022-1977

1
Out of stock

92027

COLLAR,L=19.3

92027-1780

1

$5.21

In stock

130

BOLT-FLANGED,8X30

130H0830

1
Out of stock

220

1

$0.63

In stock

220A

SCREW-PAN-CROS,5X10

220D0510

1
Out of stock

221

SCREW-CSK-CROS,4X14

221B0414

1
Out of stock

92055

1

$3.97

In stock

92055A

RING-O,ID=9

92055-1552

1

$2.80

In stock

92055B

RING-O

92055-1649

1

$5.11

In stock

92071

GROMMET

92071-1187

1

$3.94

In stock

92075

DAMPER,FUEL TANK

92075-125

1

$4.93

In stock

92075A

DAMPER

92075-1736

1

$5.21

In stock

92075B

DAMPER,RUBBER

92075-261

1

$3.85

In stock

92075C

DAMPER,9X24X14

92075-281

1

$4.93

In stock

92160

DAMPER,METER COVER

92160-1593

1

$44.64

In stock

51082F

TANK-COMP-FUEL,BLACK

51082-5334-IQ

1
Out of stock

51082G

TANK-COMP-FUEL,BLACK

51082-5335-IQ

1
Out of stock

92037

CLAMP

92037-1458

1

$5.66

In stock

92037

CLAMP

92037-1458

1

$5.66

In stock

92037A

CLAMP,TUBE

92037-147

1

$5.84

In stock

92037A

CLAMP,TUBE

92037-147

1

$5.84

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92191

TUBE

92191-1015

1

$29.52

In stock

92191

TUBE

92191-1015

1

$29.52

In stock
