1999 Kawasaki Vulcan 800 Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1999 Kawasaki Vulcan 800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

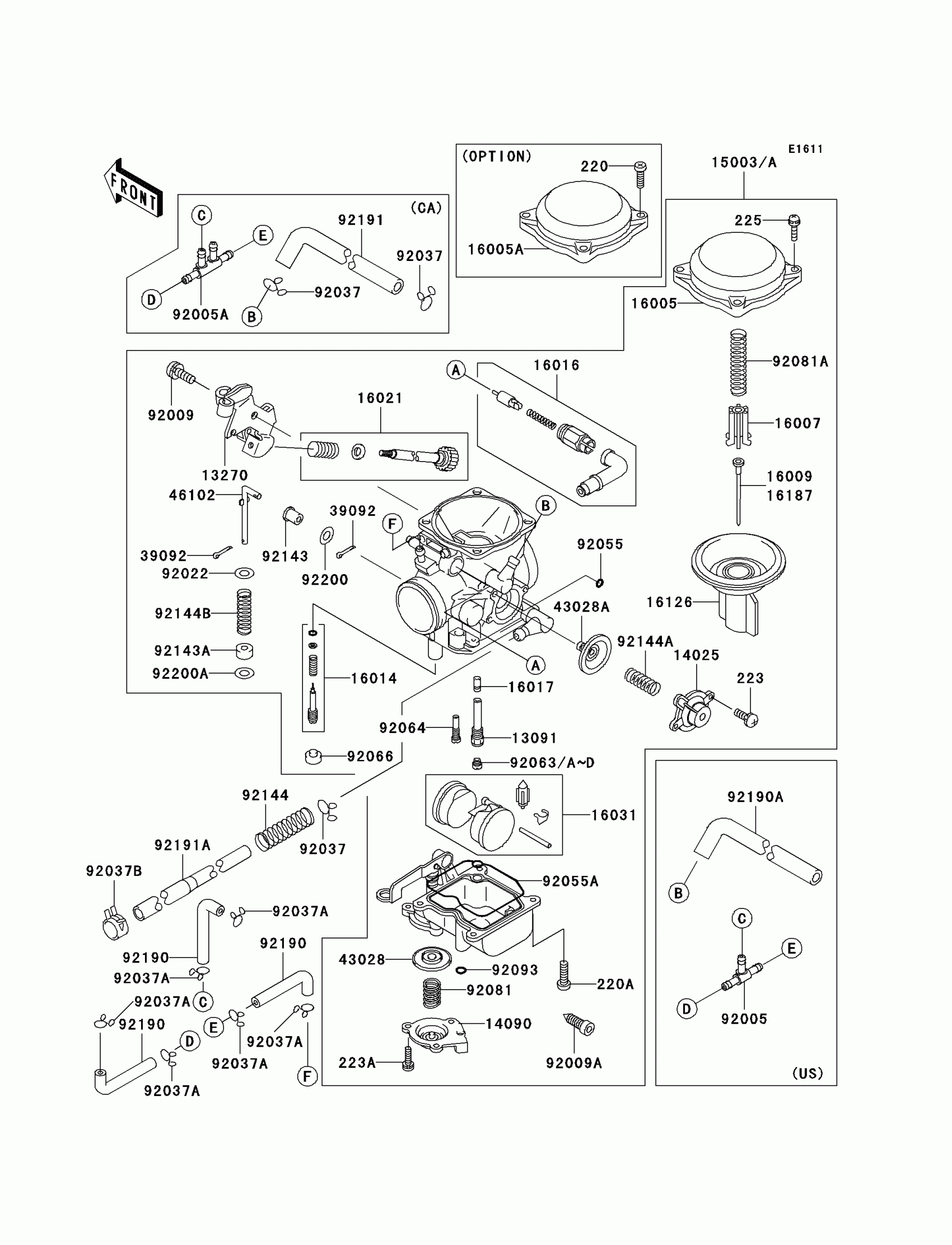

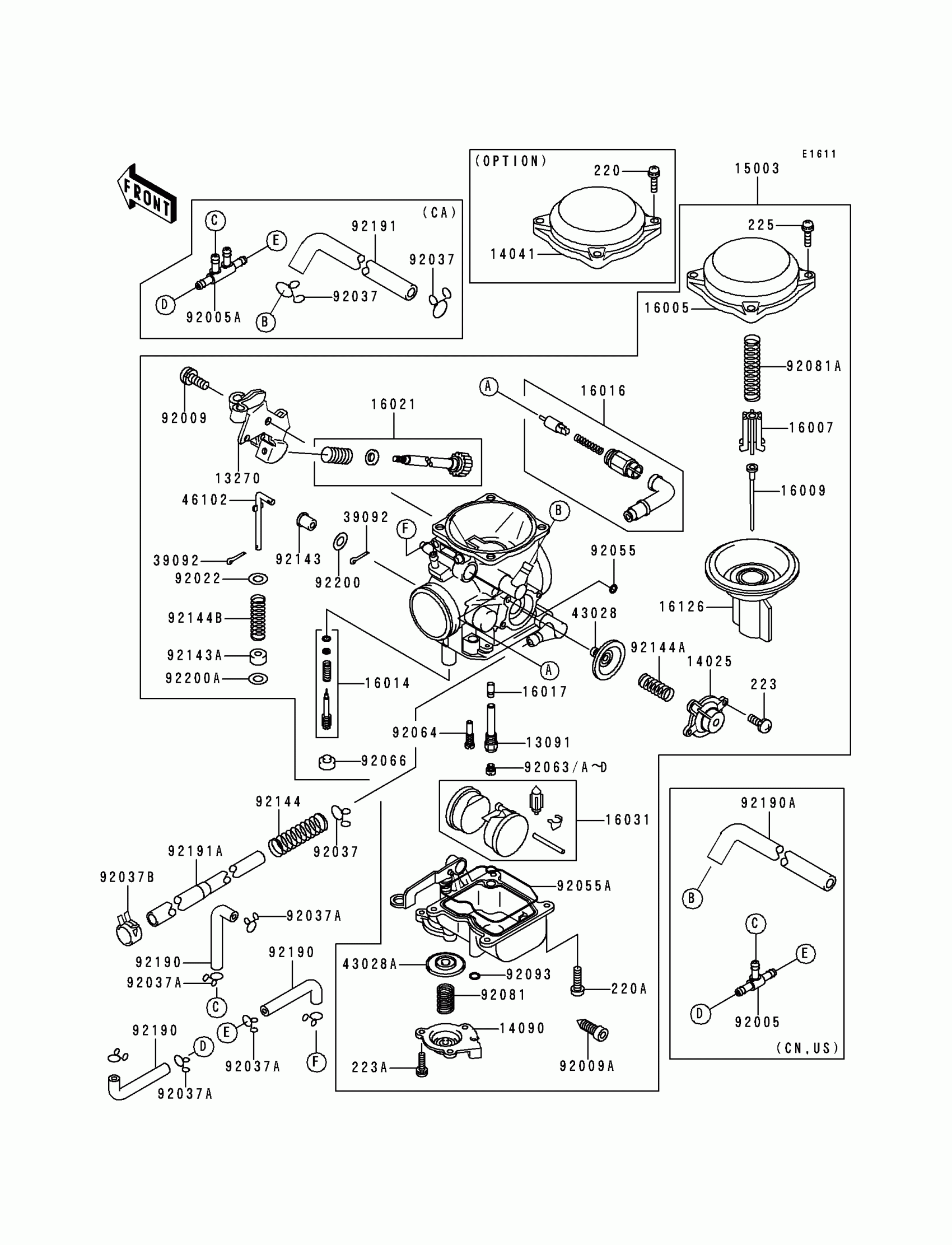

1999 Kawasaki Vulcan 800 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13091

HOLDER

13091-1930

1

$34.00

In stock

13270

PLATE

13270-1513

1
Out of stock

14025

COVER,AIR CUT VALVE

14025-1903

1

$59.59

In stock

14041

TOP-CHAMBER

14041-1076

1

$97.80

In stock

14090

COVER,ACCELERATOR

14090-1635

1

$60.49

In stock

15003

CARBURETOR-ASSY

15003-1200

1

$917.84

In stock

16005

1

$46.10

In stock

16007

SEAT-SPRING,VALVE

16007-1117

1

$23.01

In stock

16009

NEEDLE-JET

16009-1861

1
Out of stock

16014

SCREW-PILOT AIR

16014-1081

1

$22.74

In stock

16016

PLUNGER,STARTER

16016-1100

1

$46.36

In stock

16017

JET-NEEDLE

16017-1377

1
Out of stock

16021

SCREW-THROTTLE STOP

16021-1207

1

$123.69

In stock

16031

FLOAT

16031-1089

1

$62.48

In stock

16126

VALVE,VACUUM

16126-1170

1

$204.57

In stock

39092

PIN-HAIR

39092-1058

1

$2.47

In stock

43028

DIAPHRAGM,5.9MM,AIR CUT VALVE

43028-1053

1
Out of stock

43028A

DIAPHRAGM

43028-1077

1

$80.92

In stock

46102

ROD

46102-1385

1

$14.24

In stock

92009

SCREW,5X10

92009-1365

1
Out of stock

92009A

SCREW,DRAIN,M6X0.75

92009-1551

1
Out of stock

92022

1

$4.42

In stock

92037A

CLAMP

92037-1610

1

$1.64

In stock

92037B

CLAMP

92037-2082

1

$1.27

In stock

92055

RING-O

92055-1245

1

$4.42

In stock

92055A

1

$22.64

In stock

92063

JET-MAIN,#140

92063-1013

1

$11.16

In stock

92063A

JET-MAIN,#135

92063-1014

1

$11.16

In stock

220

SCREW PAN HEAD 4X8

220B0408

1
Out of stock

220A

1

$3.65

In stock

223

SCREW-PAN-WS-CROS,4X8

223C0408

1
Out of stock

223A

SCREW-PAN-WS-CROS,4X10

223D0410

1
Out of stock

225

SCREW-PAN-WSP-CROS,4X18

225C0418

1
Out of stock

92063B

JET-MAIN,#138

92063-1015

1

$11.16

In stock

92063C

JET-MAIN,#130

92063-1075

1

$13.39

In stock

92063D

JET-MAIN,#132

92063-1076

1

$13.39

In stock

92064

JET-PILOT

92064-1174

1

$17.80

In stock

92066

1

$4.01

In stock

92081

SPRING,DIAPHRAGM

92081-1092

1

$11.12

In stock

92081A

SPRING,VACUUM VALVE

92081-1826

1

$24.24

In stock

92093

SEAL-"U"RING

92093-1046

1

$5.15

In stock

92143

COLLAR

92143-1790

1

$3.27

In stock

92143A

COLLAR

92143-1791

1
Out of stock

92144

SPRING,FUEL TUBE

92144-1874

1

$6.38

In stock

92144A

SPRING

92144-1885

1

$12.36

In stock

92144B

SPRING

92144-1886

1
Out of stock

92190

TUBE,4X9X80

92190-1610

1

$4.22

In stock

92191A

TUBE

92191-1041

1

$12.44

In stock

92200

WASHER

92200-1274

1
Out of stock

92200A

WASHER

92200-1275

1
Out of stock

92005

FITTING,TUBE,T-TYPE

92005-1017

1
Out of stock

92005A

FITTING

92005-1307

1
Out of stock

92037

CLAMP-HOSE

92037-1104

1

$1.27

In stock

92037

CLAMP-HOSE

92037-1104

1

$1.27

In stock

92190A

TUBE,7X12X540,GREEN

92190-1619

1

$24.97

In stock

92191

TUBE,7X12X480,YELLOW

92191-1008

1
Out of stock
