2005 Kawasaki Vulcan 1600 Nomad Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2005 Kawasaki Vulcan 1600 Nomad, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

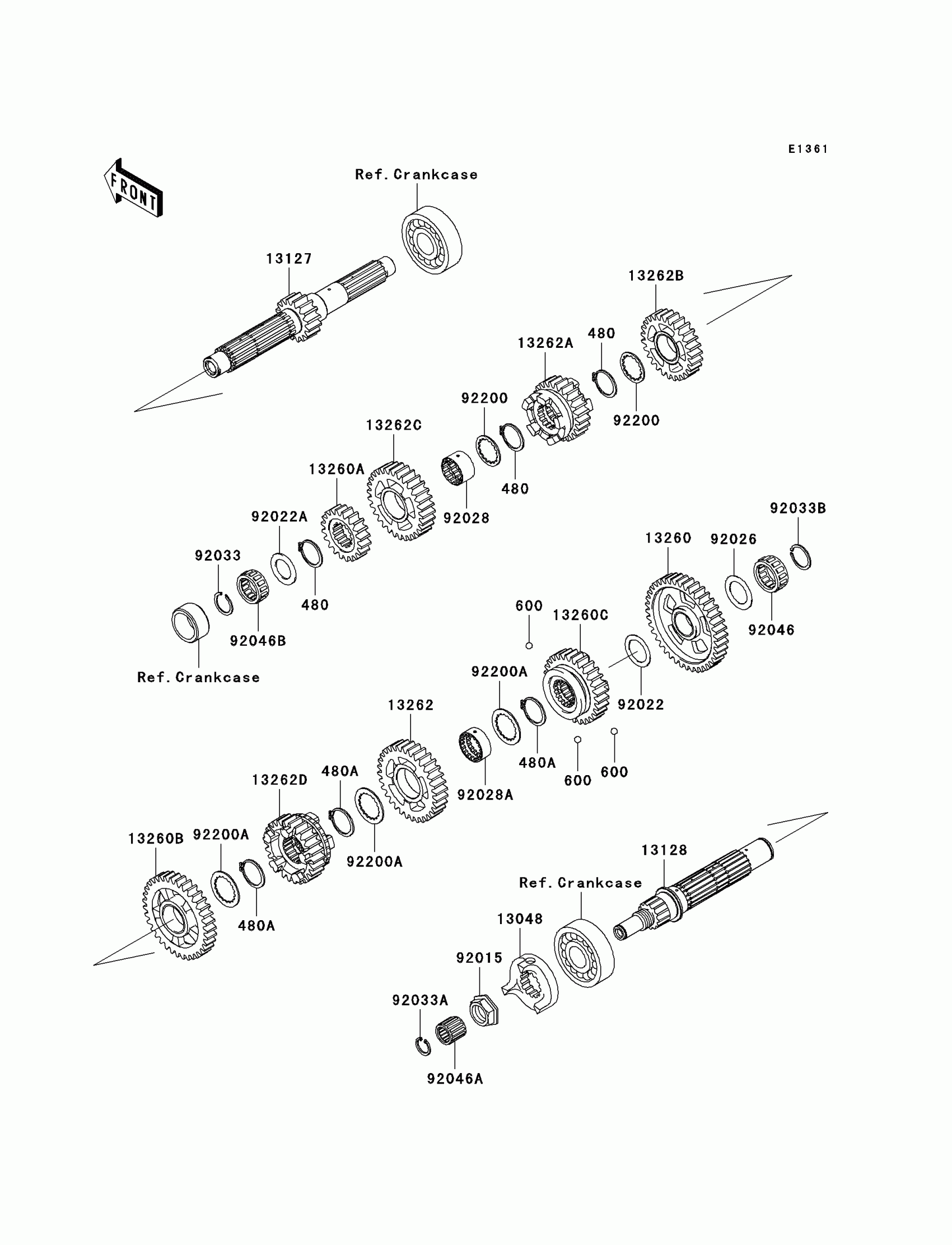

2005 Kawasaki Vulcan 1600 Nomad Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP-TYPE-C,28MM

480J2800

1
Out of stock

480A

CIRCLIP

480J2900

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1
Out of stock

13048

CAM-DAMPER

13048-1086

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT

13127-1288

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0002

1
Out of stock

13260

GEAR,OUTPUT LOW,40T

13260-1910

1
Out of stock

13260A

GEAR,INPUT 2ND,22T

13260-1914

1
Out of stock

13260B

GEAR,OUTPUT 2ND,35T

13260-1918

1
Out of stock

13260C

GEAR,OUTPUT 4TH,28T

13260-1920

1
Out of stock

13262

GEAR,OUTPUT 3RD,31T

13262-0093

1
Out of stock

13262A

GEAR,INPUT 3RD,26T

13262-1068

1
Out of stock

13262B

GEAR,INPUT 4TH,29T

13262-1069

1
Out of stock

13262C

GEAR,INPUT 5TH,32T

13262-1070

1
Out of stock

13262D

GEAR,OUTPUT 5TH,25T

13262-1072

1
Out of stock

92015

NUT,20MM

92015-1610

1
Out of stock

92022

WASHER,25.5X36X1.0

92022-1855

1
Out of stock

92022A

WASHER,22.3X35X1.6

92022-212

1
Out of stock

92026

SPACER,25.5X38X1.0

92026-1536

1
Out of stock

92028

BUSHING,INPUT TOP GEAR

92028-1990

1
Out of stock

92028A

BUSHING,OUTPUT 3RD GEAR

92028-1991

1
Out of stock

92033

RING-SNAP,20X25.5X1.2

92033-025

1
Out of stock

92033A

RING-SNAP

92033-032

1
Out of stock

92033B

RING-SNAP,25MM

92033-1172

1
Out of stock

92046

BEARING-NEEDLE,TK253515

92046-1259

1
Out of stock

92046A

BEARING-NEEDLE,FWF-162222

92046-1260

1
Out of stock

92046B

BEARING-NEEDLE,BN502250

92046-1293

1
Out of stock

92200

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200A

WASHER,30.3X40X1.5

92200-1381

1
Out of stock
