2005 Kawasaki Vulcan 1600 Classic Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 2005 Kawasaki Vulcan 1600 Classic, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

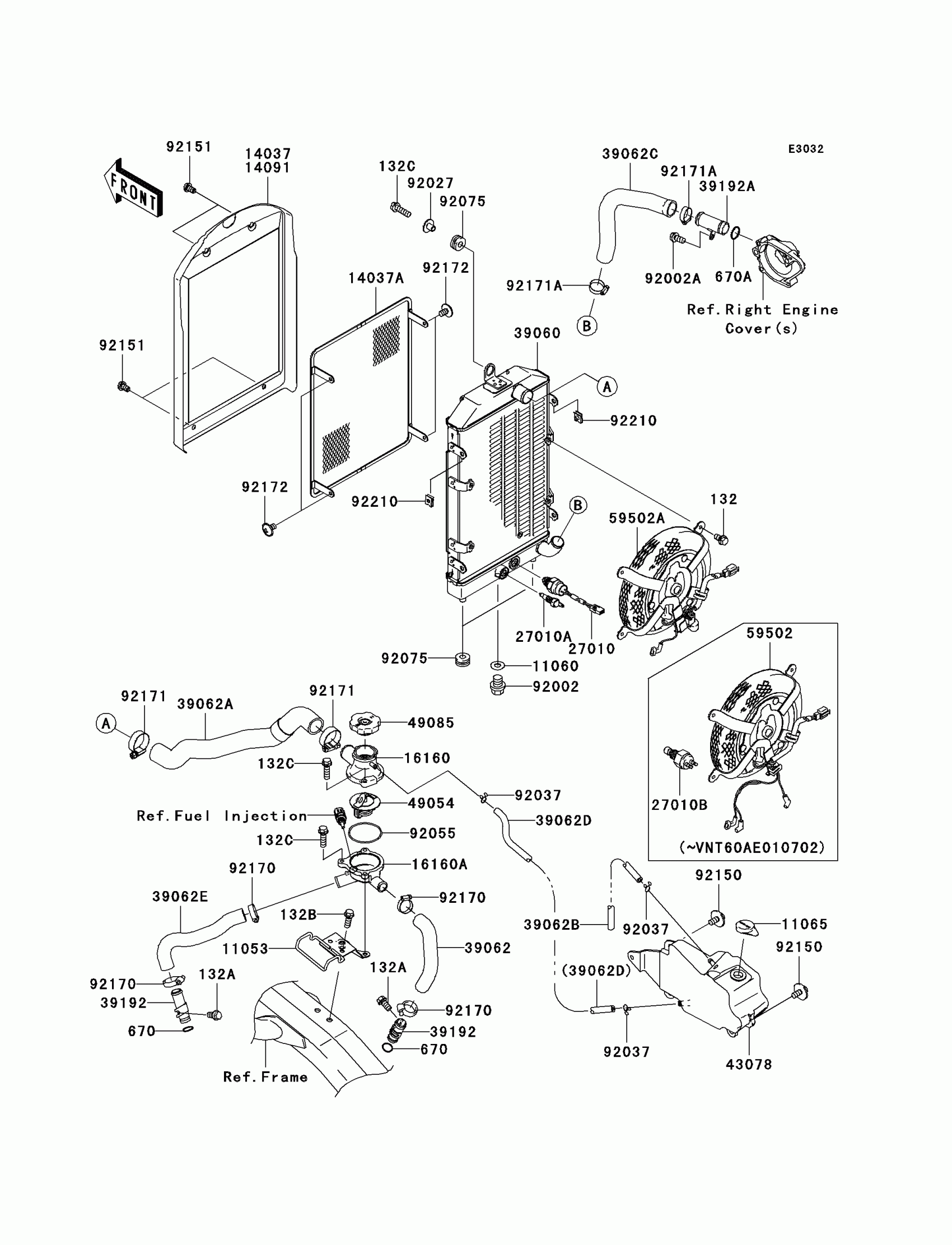

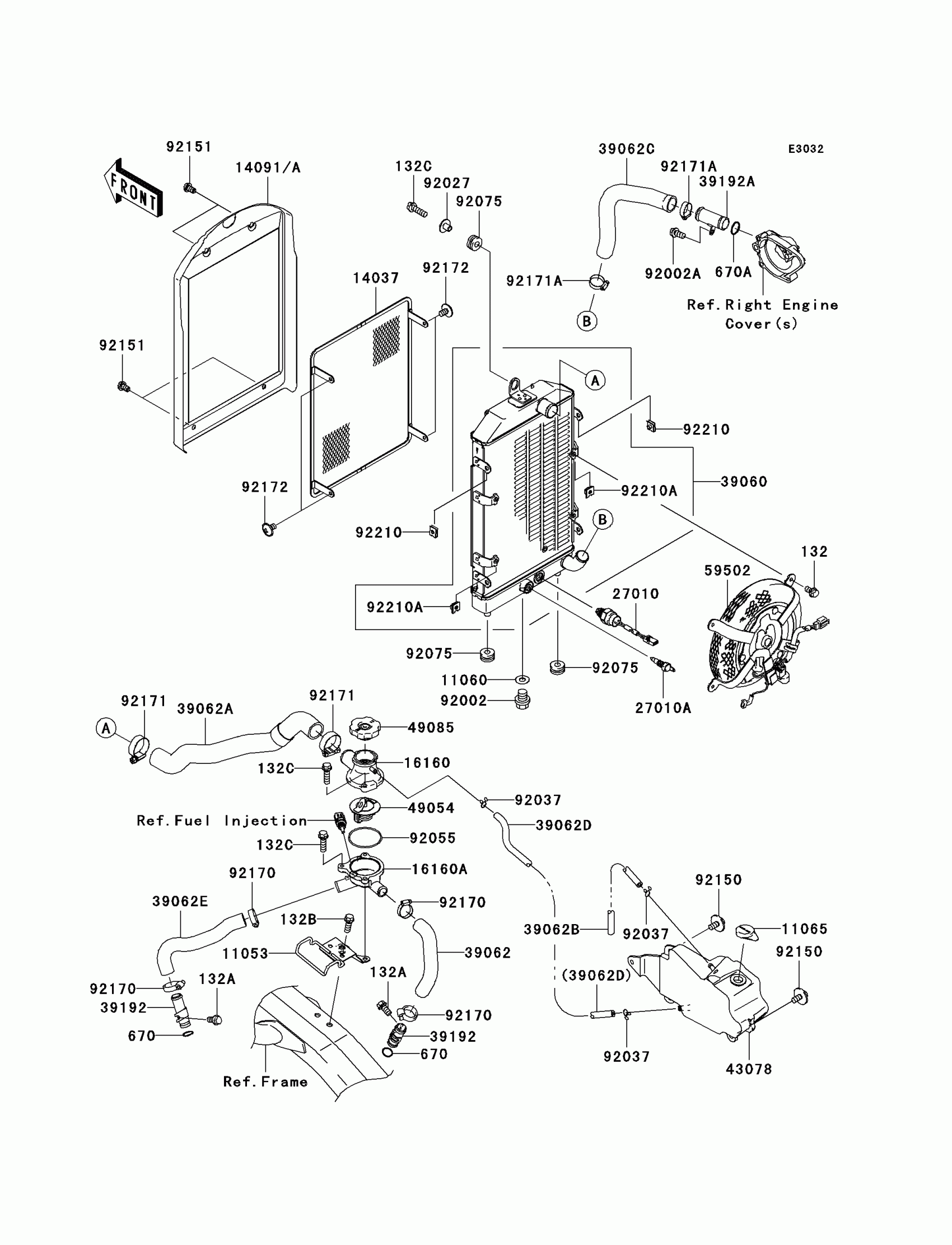

2005 Kawasaki Vulcan 1600 Classic Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11053

1

$12.71

In stock

11060

GASKET,DRAIN PLUG

11060-1767

1

$2.53

In stock

11065

CAP,COOLANT

11065-1093

1

$3.17

In stock

14037A

SCREEN,INNER

14037-0014

1

$73.48

In stock

14091

COVER

14091-0414

1

$118.45

In stock

16160

BODY,UPP

16160-1152

1

$69.01

In stock

16160A

BODY,LWR

16160-1361

1

$73.14

In stock

27010

SWITCH,FAN

27010-0024

1

$143.10

In stock

27010A

SWITCH,WARNING

27010-1305

1

$85.57

In stock

39060

RADIATOR

39060-0002

1

$720.50

In stock

39062

HOSE-COOLING,RR HEAD-THERMO

39062-0018

1
Out of stock

39062A

1

$39.17

In stock

39062B

HOSE-COOLING

39062-1258

1

$38.54

In stock

39062C

1

$27.60

In stock

39062D

1

$34.95

In stock

39062E

1

$37.39

In stock

39192

PIPE-WATER

39192-1094

1

$22.69

In stock

39192A

PIPE-WATER

39192-1096

1

$28.75

In stock

43078

RESERVOIR

43078-1180

1

$64.47

In stock

49054

THERMOSTAT

49054-1067

1
Out of stock

49085

CAP-ASSY-PRESSURE

49085-1067

1

$48.74

In stock

59502A

FAN-ASSY

59502-0013

1

$862.03

In stock

92002

BOLT,FLANGED,10X10

92002-1311

1

$5.59

In stock

92002A

BOLT,6X12

92002-1569

1
Out of stock

92027

COLLAR,L=13.1,BLACK

92027-1450

1

$4.93

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,53.5X2.6

92055-112

1

$5.25

In stock

92075

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92150

1

$3.81

In stock

92151

BOLT,6X10

92151-1809

1

$2.32

In stock

132

BOLT-FLANGED-SMALL,6X10

132J0610

1
Out of stock

132A

BOLT-FLANGED-SMALL,6X12

132J0612

1
Out of stock

132B

BOLT-FLANGED-SMALL,6X16

132J0616

1
Out of stock

132C

BOLT-FLANGED-SMALL,6X20

132J0620

1
Out of stock

670

O RING,14MM

670B2014

1

$1.08

In stock

670A

O RING,18MM

670B2018

1

$1.25

In stock

92170

CLAMP,COOLING HOSE

92170-1032

1

$24.03

In stock

92171

CLAMP

92171-0179

1

$6.51

In stock

92171A

CLAMP

92171-0261

1

$13.29

In stock

92172

SCREW,6X10

92172-0005

1

$2.00

In stock

92210

NUT

92210-1125

1
Out of stock
